122 résultats trouvés

par Totof
13 juil. 2019, 20:25
Forum : Théorie Lampe et Electronique
Sujet : Positionnement des transformateurs
Réponses : 28
Vues : 794

Re: Positionnement des transformateurs

Bonsoir

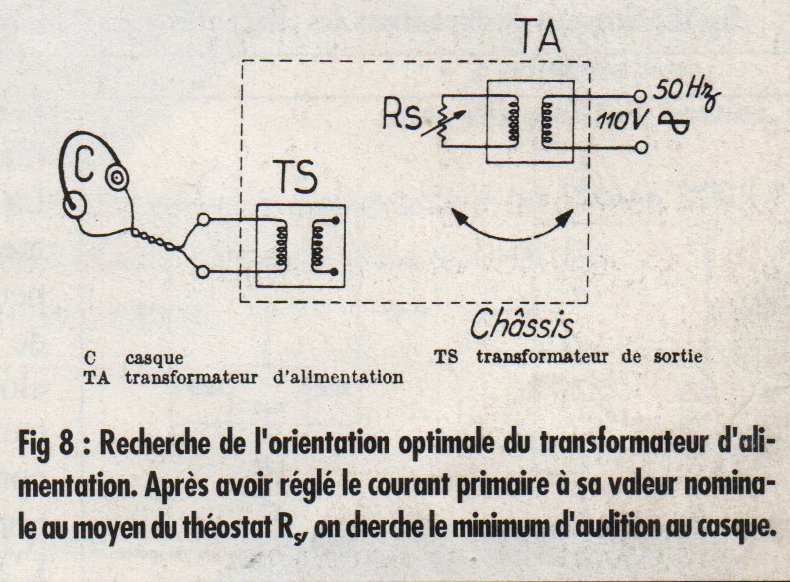

Pour la méthode de positionnement au casque voir l'archive jointe :biggrin:
Méthode auditive positionnement des transfos.jpg
Méthode auditive du positionnement des transfos.zip
(529.74 Kio) Téléchargé 21 fois
Bonne bidouille
par Totof
24 mars 2017, 17:41
Forum : Achat / Vente / Troc
Sujet : composants pour fabriquer des transfo...
Réponses : 31
Vues : 5334

Re: composants pour fabriquer des transfo...

Re Oui tu peux digérer le chapitre 5 du Radiotron Designers Handbook (4th Edition) presque tout y est :wink: voir ici ou par exemple le document scanné par Carole uploadé plus haut dans le post :wink: Et pour finir je joue souvent avec le logiciel d'Yves Monmagon, l'outil OPT_DA téléchargeable là Bo...
par Totof
24 mars 2017, 10:24
Forum : Achat / Vente / Troc
Sujet : composants pour fabriquer des transfo...
Réponses : 31
Vues : 5334

Re: composants pour fabriquer des transfo...

Hello Pote Gui Malheureusement ce genre de construction n'est pas faite pour des novices et le coût de reviens est vite dissuasif car une fois la bobineuse construite viens encore la partie ou tu poubellise tes carcasses fraîchement roulées parce que tu as fait des erreurs de débutant :oops: :oops: ...
par Totof
23 mars 2017, 8:50
Forum : Achat / Vente / Troc
Sujet : composants pour fabriquer des transfo...
Réponses : 31
Vues : 5334

Re: composants pour fabriquer des transfo...

Bonjour Pote Gui Pour la bobineuse , sur le net en tapant coil winder diy par exemple sinon tu cherche sur Audiyofan , j'ai mis un long post sur ma bobineuse fait avec une carte Arduino Leonardo ainsi que le lien vers mon dossier github qui contient tout les fichiers sources y compris pour les circu...
par Totof
23 mars 2017, 6:53
Forum : Achat / Vente / Troc
Sujet : composants pour fabriquer des transfo...
Réponses : 31
Vues : 5334

Re: composants pour fabriquer des transfo...

Bonjour a tous Pour répondre à ArchLoy , quand on sait ce qu'on fait , qu'on a les bons matériaux, qu'on a construit une bobineuse ou acheter celle qui va bien ( je ne parle pas de bobiner à la main sur un coin de table avec une perceuse :oops: :oops: ), qu'on a bien calculé son transfo et fait les ...
par Totof
10 août 2016, 18:58
Forum : Café discut'
Sujet : Traceur de courbes basique en DIY
Réponses : 173
Vues : 56565

Re: Traceur de courbes basique en DIY

Bonsoir à tous

@ a-waï, je t'ai envoyé un MP :wink:

A +
par Totof
27 juil. 2016, 17:26
Forum : Café discut'
Sujet : Traceur de courbes basique en DIY
Réponses : 173
Vues : 56565

Re: Traceur de courbes basique en DIY

Hello +1 avec A-Waï :mrgreen: :mrgreen: J'aurais bien dis oui pour le lot mais en ce moment c'est pas du tout envisageable côté moyen Par contre si je puis me permettre chez qui fait tu faire tes PCB :?: Elecrow :?: je jette un oeil sur ton PCB ce soir à la fraîche :mrgreen: :good: :good: Bonne fin ...
par Totof
24 juil. 2016, 16:54
Forum : Café discut'
Sujet : Traceur de courbes basique en DIY
Réponses : 173
Vues : 56565

Re: Traceur de courbes basique en DIY

Hello A-Waï J'ai jeté un oeil vite fait , mais déjà tes pont rond de diode sont erronés au niveau des empreintes PCB les pinoches sont mal "nommée" j'ai eu le même soucis sur un projet précédent , c'est facile à rectifier Sinon beau boulot :mrgreen: , Peut être réduire l'espacement entre ta zone de ...
par Totof
21 juil. 2016, 9:36
Forum : Café discut'
Sujet : Traceur de courbes basique en DIY
Réponses : 173
Vues : 56565

Re: Traceur de courbes basique en DIY

Bref, je vais y réfléchir, merci pour le tuyau :good: Bonjour De rien :mrgreen: , j'avais utilisé cette méthode pour les boutons de ma bobineuse car je manquais d'entrée sur ma carte Leonardo et ça fonctionne très bien , j'avais connecté l'entrée ADC à l'alim 5V externe ne sachant pas à l'époque qu...
par Totof
20 juil. 2016, 19:04
Forum : Café discut'
Sujet : Traceur de courbes basique en DIY
Réponses : 173
Vues : 56565

Re: Traceur de courbes basique en DIY

Non, ils n'y sont pas, je prévois de faire une carte à part avec l'écran et les 3 boutons reliée au shield par une petite nappe, tout ce qui concerne le rétro-éclairage sera dessus ;) Re Bonne idée , surtout qu'avec ta carte annexe tu peux très bien mettre un de ces petits modules I2C et connecter ...
par Totof
20 juil. 2016, 9:40
Forum : Café discut'
Sujet : Traceur de courbes basique en DIY
Réponses : 173
Vues : 56565

Re: Traceur de courbes basique en DIY

Bonjour A-Waï Merci , je regarde ça avec intérêt :mrgreen: :good: Bonne journée Edit de midi J'ai regardé ton schéma , ça sent bon :good: :good: Une idée peut ^etre pour ton LCD tu as des modules I2C qui ont l'avantage d'économiser les fils et surtout d'embarqué le potar qui gère le contraste et la ...
par Totof
19 juil. 2016, 16:36
Forum : Café discut'
Sujet : Traceur de courbes basique en DIY
Réponses : 173
Vues : 56565

Re: Traceur de courbes basique en DIY

Bonjour A-Waï Content que tu re-prenne en main ce projet Petite question tu reste sur la Nano ou tu comptes t'orienter vers une nouvelle carte Arduino Pour tes DAC et ADC ce qui est pas mal aussi c'est les potentiomètre numérique de chez Microchip en plus ils se pilotent en I2C , c'est peut être une...
par Totof
24 mai 2016, 7:02
Forum : Café discut'
Sujet : Tube Curve Tracer Online
Réponses : 4
Vues : 2935

Re: Tube Curve Tracer Online

Bonjour à tous Pour compléter ce qu'en a dit Myn Donos qui est déjà assez complet On peut aussi nourrir le logiciel avec des données "formatées" issues de son traceur de courbe ou en relevant les courbes au départ d'un graphique tiré d'un pdf ou d'un fichier image par exemple Ce qui peut s'avérer tr...
par Totof
01 févr. 2016, 19:13
Forum : Théorie Lampe et Electronique
Sujet : Push-pull de cascodes
Réponses : 45
Vues : 6141

Re: Push-pull de cascodes

Bonsoir

Un DN3545 pourrait peut être le faire aussi :oops: :oops: si le courant n'est pas trop "costaud"

Bonne soirée
par Totof
28 janv. 2016, 21:52
Forum : Théorie Lampe et Electronique
Sujet : Push-pull de cascodes
Réponses : 45
Vues : 6141

Re: Push-pull de cascodes

Bonsoir Sous LTC la 12AU7 c'est pas un soucis , le potentiomètre non plus par contre le transfo faut le créer et du coup si vraiment ton projet abouti un TRS sur mesure c'est faisable facilement , du coup le dimensionner exprès peut faire partie du challenge Perso j'utilise le logiciel OPT_DA dont v...
