Projet G5

Le câblage est terminé mais il y a du hummm ... Il va falloir blinder les grilles du dephaseur

Le montage touche à sa fin (préamp et déphaseur câblés). Cependant, le tone stack a été revu à la sauce jcm x00. Le tone stack du studio15 présente l'avantage d'avoir un "second" contrôle de gain sur le potard de middle selon les dires d'autres forums. Après avoir revu x fois le câblage, le treble n...

J'attaque ce weekend

Commande lancée, ce ne devrait pas tarder.

Re,

Une chose m'échappe ... un condo de 33K ?

C3 = 33K

Vous en pensez quoi ? Ce tonestack m'intrigue ....

Tks

https://drtube.com/schematics/marshall/4001m88.gif

Les résistances de cathodes sont passées à 1K8 avec 22µF de mémoire, ajout d'un master volume et un set d'EL84 de chez EH.

Attention, le pcb n'étant pas d'une grande qualité la piste avait tendance à se décoller ...

Salut à vous, En manque de haute tension un bon rail d'étain serait le bienvenu :mrgreen: Ayant monté que des têtes, ou autres montages sans HP, depuis la contraction du virus, un combo pourrait-être une expérience intéressante. J'ai repéré deux kits chez TT : - Honey B - BFlex Transformateurs des k...

Avec un pote on avait tafé sur un GA15 il y a qq années.

viewtopic.php?f=9&t=4419&hilit=Harley+Benton+GA15

La boucle a tiré sa révérence car ça me bouffait du signal et les c#*!lles

Salut à vous,

Un test du 68 Creamy Overdrive.

J'ai trouvé ceci :

Merci à vous, celui-ci irait mieux alors.

Merci !!

Au pire une 12ax7 peut prendre la place de la 12au7 pour un cathode follower ça va pas changer grand chose.

Il est vrai que le Flanger MXR sature un poil dans la boucle

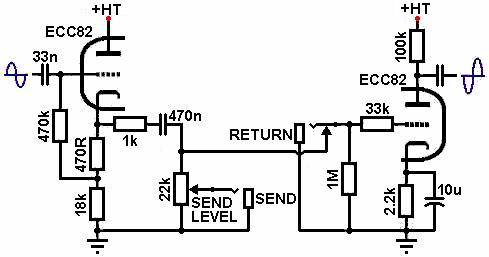

La boucle G5 à été testée avec succès en sortie de Treble, ça marche nickel. Reste à percer l'arrière du châssis sans faire de dégâts :? EDIT Les specs du TA : Primary: 230V @ 50 Hz Sec. 1: 600 V C.T. @ 100 mA Sec. 2: 6,3 V C.T. @ 3,2 A Sec. 3: 0V / 5V (@2,5 A / 6,3V @1,8A Ça me parait plus que just...

Le lot de 3 est commandé, on verra bien ce que ça donne pour une utilisation occasionnelle.
