un ptit g1 de plus ["FINI"] [PHOTOS]

Message non lu par garren28 » 24 févr. 2015, 10:00

Edit du 13 mars:

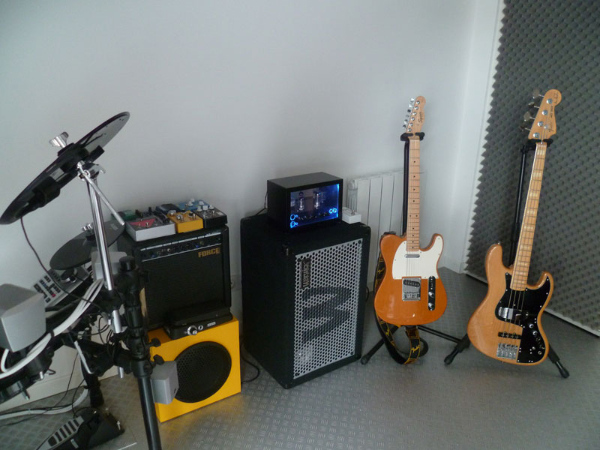

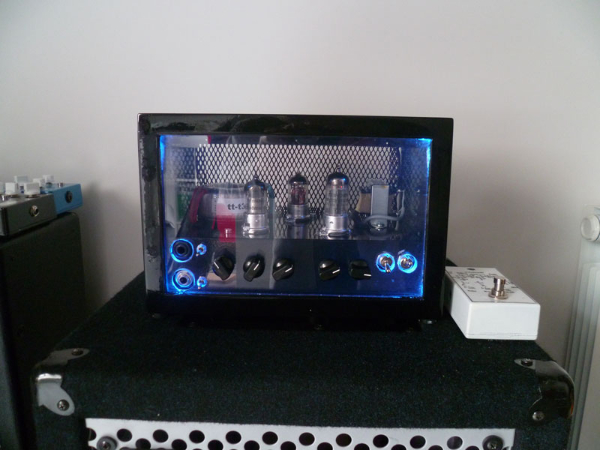

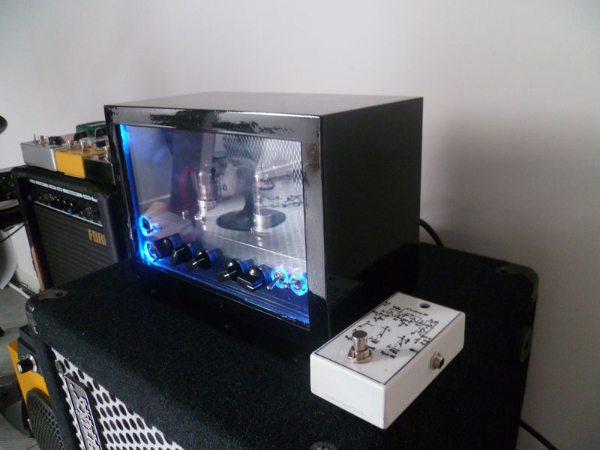

ampli presque fini manque que le faceplate (en cours d impression)

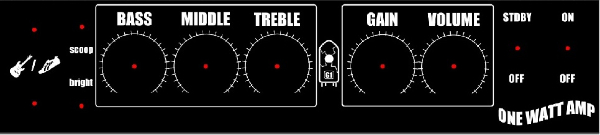

et voici le faceplate
faceplate final.jpg
ce g1 est une copie de celui de teuch (que je remercie pour son beau layout)
j'ai juste remplacé le switch clean/od par une commande au pied

en conclusion:

ampli qui a vraiment la patate pou 1 watt ça crache pas mal, dans une chambre c'est nickel (comme indiqué en tête du forum)
la disto est "légère" genre acdc mais efficace.
bien faire attention d’éloigner la forte tension du reste sinon ça fait du hum.
à l'heure actuelle il est branché sur un caisson de basse et ça envoi!!!!!

ps: oubliez le plexi comme moi en façade c'est la M...E!!!!!
je ne suis pas guitariste mais bassiste mais il y a longtemps que j'avais repéré cet ampli et comme un projet en appel un autre je vais essayer de me lancer dans la fabrication du "grand father" (ampli basse 100w) je suis en train de dessiner le layout, mais ça ce sera un autre post prochainement.

un grand merci à toutes les personnes qui m'ont aidé dans ce projet!!!!!!




bonjour,
je viens de me commander le kit g1, j'ai dans l 'idée de faire la boite comme les ampli hughes et kettner facade en lexan et rétroéclairege par leds mais:
je dispose d'une bonne quantité de led bleu ultrabright qui consomment 20 mA sur 3.6v
et-il possible de récuperer du courant en sortie de transfo d'alim ou celui et tout juste suffisant pour l'ampli ?
merci



ps: sinon j'ai des transfos éléctronique 9 ou 12 volt que je peux intégrer dans l'ampli mais est-ce que cela ne va créer des ronflettes et divers parasites ?
Modifié en dernier par garren28 le 13 mars 2015, 12:24, modifié 1 fois.

Avatar du membre
Pote Gui
Modérateur
Modérateur
Messages : 3633
Enregistré le : 15 mai 2012, 11:07
Localisation : Lyon (69)

Re: un ptit g1 de plus

Message non lu par Pote Gui » 24 févr. 2015, 10:28

Je ne connais pas la puissance de l'enroulement dédié au chauffage, mais théoriquement, c'est possible.
Concernant une alimentation supplémentaire, si c'est fait proprement, il n'y a pas de raison que ça foire!
À suivre...

Avatar du membre
a-wai
G5 guru
G5 guru
Messages : 2674
Enregistré le : 23 sept. 2006, 2:00
Localisation : Toulouse
Contact :

Re: un ptit g1 de plus

Message non lu par a-wai » 24 févr. 2015, 10:37

Si ce sont des LEDs ultrabright, tu peux les alimenter sous 2-3mA, ça devrait suffire ;)
A partir de là, soit tu les mets en série en alimentant depuis la HT (plus simple mais moins safe), soit tu les mets en parallèle sur le chauffage (je te laisse regarder quel est le courant consommé et dispo avec le transfo utilisé)

Avatar du membre
garren28
G5 constructeur
G5 constructeur
Messages : 68
Enregistré le : 21 août 2009, 2:00
Localisation : chartres

Re: un ptit g1 de plus

Message non lu par garren28 » 24 févr. 2015, 11:15

ok merci je vais étudier ça.

Avatar du membre
McColson
Admin du site
Admin du site
Messages : 6765
Enregistré le : 07 nov. 2004, 1:00
Localisation : Dammartin-sur-Tigeaux
Contact :

Re: un ptit g1 de plus

Message non lu par McColson » 24 févr. 2015, 11:53

Le G1 débite déjà trop sur le 6.3V, donc tu peux y aller sans soucis sur le chauffage filament et transformer ton ampli en sapin de noël. Si tu consommes suffisamment en plus tu pourra même peut-être te passer de R26/R27 qui sont là pour faire baisser la tension en augmentant la consommation, et avoir 6.3V.

Avatar du membre
Pote Gui
Modérateur
Modérateur
Messages : 3633
Enregistré le : 15 mai 2012, 11:07
Localisation : Lyon (69)

Re: un ptit g1 de plus

Message non lu par Pote Gui » 24 févr. 2015, 12:47

Jingle bells, jingle bells, ...

Avatar du membre
bilbo_moria
Don Bilbo de la Vega
Messages : 6345
Enregistré le : 15 déc. 2004, 1:00
Localisation : Tinteniac (35)

Re: un ptit g1 de plus

Message non lu par bilbo_moria » 24 févr. 2015, 14:02

Oui, le TT 30 a la patate côté chauffage : perso, je suis à 240V dans mon trou à la campagne, et en consommant 1,4A de chauffage, j’ai 7V AC de tension de chauffage ...

Je vais tenter 2 ou 3 R en // comme sur le G1, d’ailleurs ...

Avatar du membre
Pote Gui
Modérateur
Modérateur
Messages : 3633
Enregistré le : 15 mai 2012, 11:07
Localisation : Lyon (69)

Re: un ptit g1 de plus

Message non lu par Pote Gui » 24 févr. 2015, 14:04

j’ai 7V AC de tension de chauffage ...
Je suis pas sûr que les tubes apprécient...

Avatar du membre
bilbo_moria
Don Bilbo de la Vega
Messages : 6345
Enregistré le : 15 déc. 2004, 1:00
Localisation : Tinteniac (35)

Re: un ptit g1 de plus

Message non lu par bilbo_moria » 24 févr. 2015, 14:05

Ben ouais, mais après, il faut jouer à 0.3 ou 0.4Ω, pas si évident de retomber sur ses pattes (et j’avoue que je n’avais pas pensé aux 1R en // :mrgreen: je fais ça cet aprème ! )

Avatar du membre
McColson
Admin du site
Admin du site
Messages : 6765
Enregistré le : 07 nov. 2004, 1:00
Localisation : Dammartin-sur-Tigeaux
Contact :

Re: un ptit g1 de plus

Message non lu par McColson » 25 févr. 2015, 11:07

Sinon tu fais comme marshall tu mets des tubes en plus qui ne servent à rien juste pour pomper du chauffage filament ;-)

Avatar du membre
bilbo_moria
Don Bilbo de la Vega
Messages : 6345
Enregistré le : 15 déc. 2004, 1:00
Localisation : Tinteniac (35)

Re: un ptit g1 de plus

Message non lu par bilbo_moria » 25 févr. 2015, 19:45

Ah ouais, ça c’est classe !

Avatar du membre
garren28
G5 constructeur
G5 constructeur
Messages : 68
Enregistré le : 21 août 2009, 2:00
Localisation : chartres

Re: un ptit g1 de plus

Message non lu par garren28 » 27 févr. 2015, 9:29

bonjour,

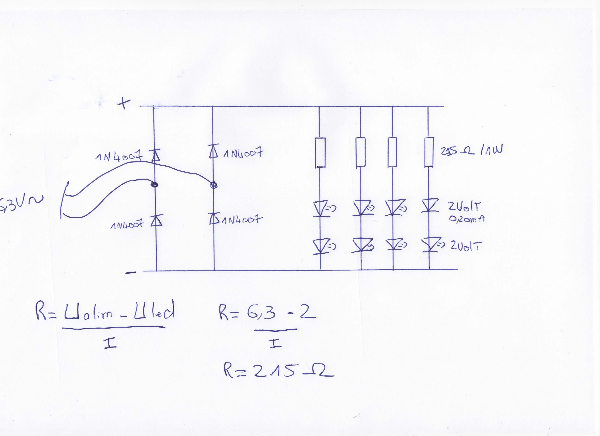

j'ai fait un petit calcul pour mes leds et ça donne ça:
es 001.jpg
ca vous parait cohérent ?
je ne voudais pas abimer le transfo

Avatar du membre
Pote Gui
Modérateur
Modérateur
Messages : 3633
Enregistré le : 15 mai 2012, 11:07
Localisation : Lyon (69)

Re: un ptit g1 de plus

Message non lu par Pote Gui » 27 févr. 2015, 10:12

Si tu redresses 6,3V alternatifs, tu n'auras pas 6,3V en continu mais 6,3 x rac(2)=9V ce à quoi tu dois retirer 1,4V pour les diodes de redressement, ce qui nous fait 9-1,4=7,6V. De plus, si tu mets deux diodes en série sur chaque branche, alors ta chute de tension ne sera pas de 2V mais de 2 x 2V, soit 4V. Ensuite, es-tu bien sûr du courant consommé par tes diodes, parce que 0,2 mA, c'est dix fois moins que des diodes basse consommation...

Avatar du membre
garren28
G5 constructeur
G5 constructeur
Messages : 68
Enregistré le : 21 août 2009, 2:00
Localisation : chartres

Re: un ptit g1 de plus

Message non lu par garren28 » 27 févr. 2015, 10:31

ok je vais revoir mes calcul et oui je me suis trompé une led consomme 20 mA
merci

donc avec les bonnes valeurs :oops:

R= 7.6-(2+2)
/
0.02
R=180 r

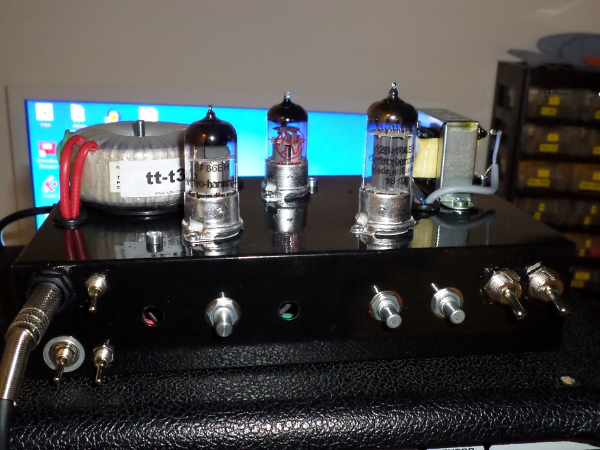

bon ça y est mon proto ptit g1 "fonctionne"
one watt2bis.jpg
mais je n'ai pas le son des samples dispo en tete du forum...et ça hum un peu trop à mon gout
je regarde demain je n'ai pas encore mesuré les tensions
