Modification "High Gain" du G1

Message non lu par Thecole347 » 03 mai 2015, 18:52

Hello !

Voilà, j'ai monté un G1 standard l'été dernier, sans aucune modification, simplement car je ne connaissais rien au fonctionnement des tubes.
Entre temps, je me suis renseigné et j'ai commencer à apporter des modification à mon G1, et j'ai actuellement dans l'idée de rajouter un canal "High Gain" (bien que ce ne soit pas vraiment un canal séparé, mais plus un boost avec 2 triodes supplémentaires.

Bref, voici le schéma avec mes modifs. Mon idée est de rajouter un switch bypass pour garder le G1 en mode "G1 normal" et en position 2, le signal passe dans une ECC82 supplémentaire pour saturer une deuxième fois le signal.
Schéma modifié

Et du coup je me pose plusieurs questions :
- Est-ce-que cela à la moindre chance de fonctionner ou est-ce une pure hérésie ?
- Faut-il adapter l'alim ?
- Faut-il adapter certaines résistances pour éviter aux autres lampes de saturer / adapter les résistances d'anode ?
- Même question pour les résistances de cathodes pour faire en sorte que les lampes V4a et V4b satures?

Merci d'avance :)
Modifié en dernier par Thecole347 le 04 mai 2015, 22:33, modifié 3 fois.

Avatar du membre
warteko
G5 optimiseur
G5 optimiseur
Messages : 264
Enregistré le : 30 mars 2008, 1:00
Localisation : 68 Riedisheim

Re: Modification "High Gain" de mon G1

Message non lu par warteko » 03 mai 2015, 19:02

Ca m'intéresse, je suis un fan du G1 et de ses dérivés, que je construit "à plat" (voir mon topic "G1 Slimline)
J'ai commis un hybride avec préamp de Blues Junior (3 triodes 12AX7, tone stack Fender) suivi d'un étage de "puissance" G1 (la triode en déphaseuse + un PP de ECC 99) et ma foi ça a déjà un crunch plus que sympathique même en simple bobinage.

Je suis donc ce sujet, mais suis bien incapable de te répondre...

Avatar du membre
Lemontheo
Modérateur
Modérateur
Messages : 1540
Enregistré le : 21 janv. 2011, 1:00
Localisation : Rouen
Contact :

Re: Modification "High Gain" du G1

Message non lu par Lemontheo » 04 mai 2015, 15:59

Salut,

pour du HiGain, la ECC82 n'est pas ce qu'il y a de plus commun. Je partirais plus sur une ECC83.
De plus, il va falloir insérer des ponts diviseurs entre chaque étage de gain. Pour prototyper, j'utiliser des Potentiomètre 16mm 1M-log que je laisse à l'intérieur du chˆassis. puis je dose au mieux lors des tests. Enfin, je mesure le rapport de résistances obtenu pour remplacer le pot par 2 résistances.

Théophile

Avatar du membre
Thecole347
G5 bidouilleur
G5 bidouilleur
Messages : 30
Enregistré le : 02 mai 2015, 20:27
Localisation : Tube-Town

Re: Modification "High Gain" du G1

Message non lu par Thecole347 » 04 mai 2015, 22:46

Salut,
oui, je sais que l'ECC82 n'est pas adapté au high gain (c'est pour ça que je place le terme "high gain" entre guillemets), simplement, je n'avais pas d'ECC83 sous la main ^^'

Par contre, il faudrait que tu m'expliques (succintement) ce que tu appelles un "Pont diviseur"... Je ne suis pas sûr de voir ce que c'est.

Merci d'avance (et merci de ta réponse)
Gabriel

Avatar du membre
Pote Gui
Modérateur
Modérateur
Messages : 3481
Enregistré le : 15 mai 2012, 11:07
Localisation : Lyon (69)

Re: Modification "High Gain" du G1

Message non lu par Pote Gui » 05 mai 2015, 7:43

Ci-joint une explication en image (trouvée sur google en moins de 10s).
Fichiers joints
<- P.G.->

Avatar du membre
Thecole347
G5 bidouilleur
G5 bidouilleur
Messages : 30
Enregistré le : 02 mai 2015, 20:27
Localisation : Tube-Town

Re: Modification "High Gain" du G1

Message non lu par Thecole347 » 24 mai 2015, 12:52

Ok ! Merci, c'est vrai que j'aurais pu chercher de mon coté avant de demander, désolé. ^^"

Je reposterais de info quand je l'aurais un peu avancé :)


Gabriel.

edit :

Finalement, l'ajout d'une 4ème lampe s'est avéré trop compliqué (je passe sur les détails.)
Donc, j'ai finalement opter pour un remplacement de la V2 pour une JJ ECC83 et la R6 pour une de valeur plus faible (MORE GAIN ! :p)

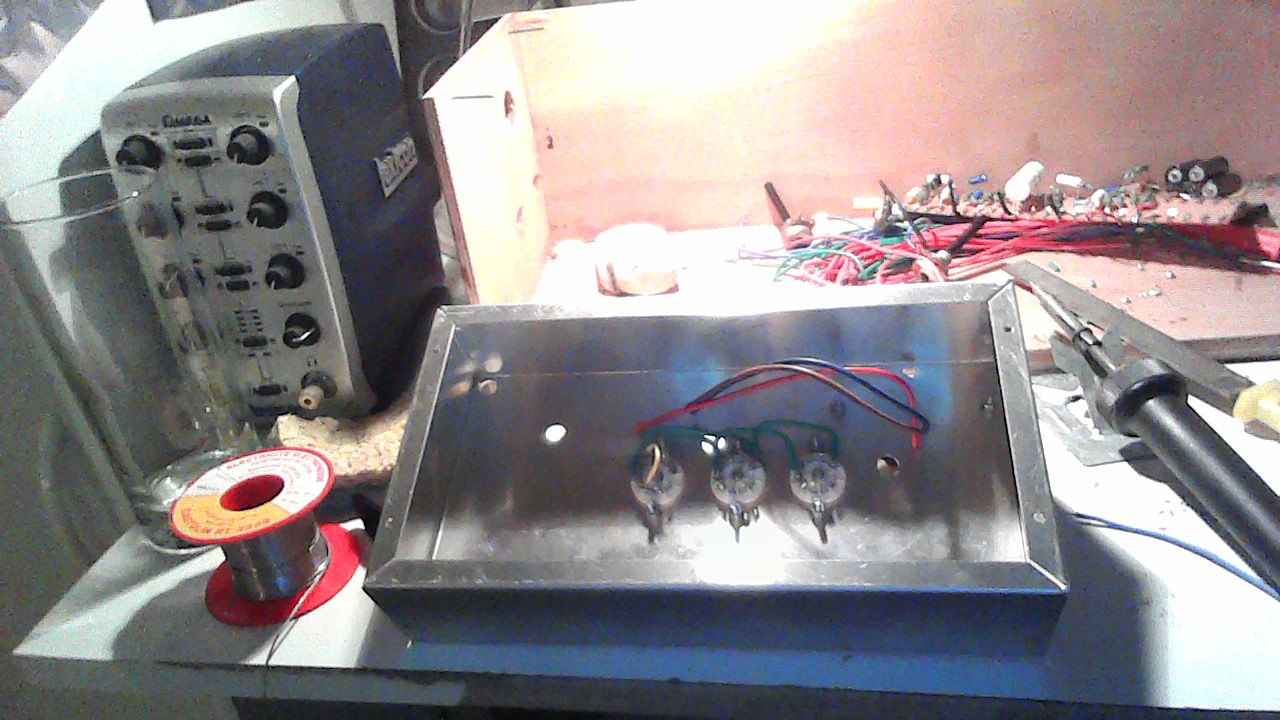

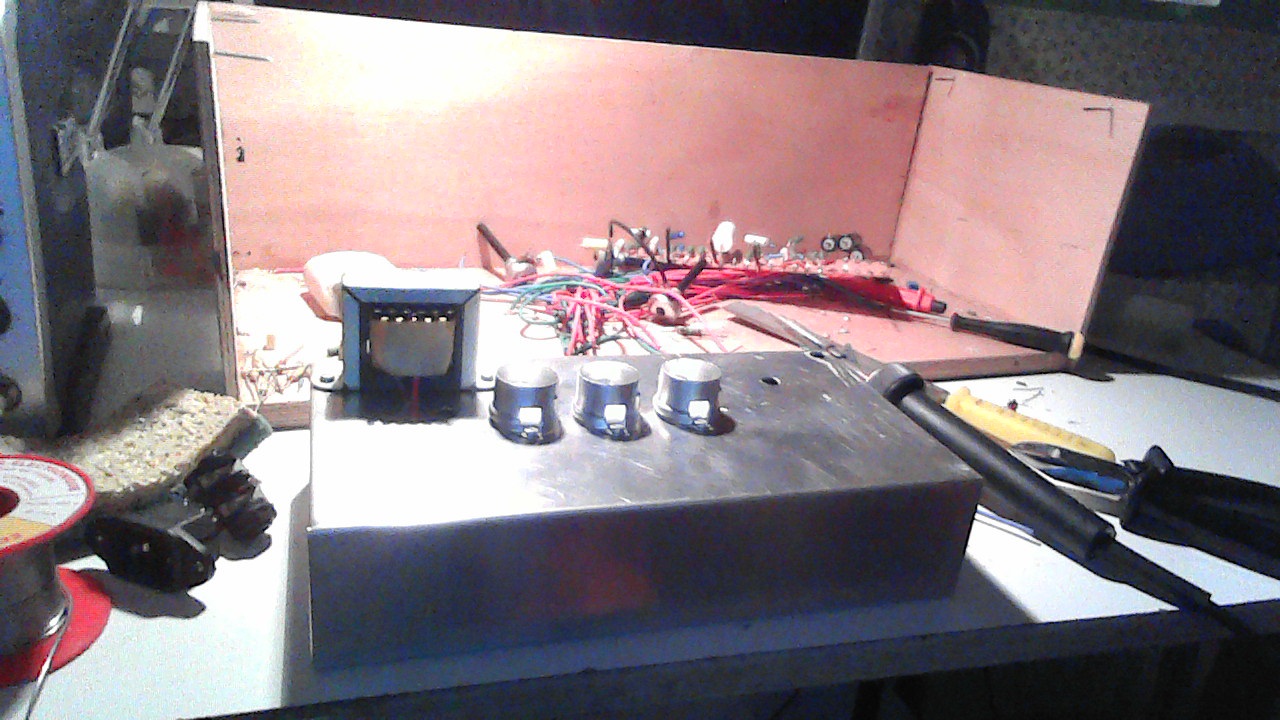

Je poste quelques photos de l'avancée de la bête :)

Gabriel
Fichiers joints

Avatar du membre
Pote Gui
Modérateur
Modérateur
Messages : 3481
Enregistré le : 15 mai 2012, 11:07
Localisation : Lyon (69)

Re: Modification "High Gain" du G1

Message non lu par Pote Gui » 24 mai 2015, 13:33

la R6 pour une de valeur plus faible (MORE GAIN ! :p)
De quelle R6 parles-tu? Celle du schéma original concerne la cathode de V1, et je ne vois pas de rapport direct avec le gain??
<- P.G.->

Avatar du membre
Thecole347
G5 bidouilleur
G5 bidouilleur
Messages : 30
Enregistré le : 02 mai 2015, 20:27
Localisation : Tube-Town

Re: Modification "High Gain" du G1

Message non lu par Thecole347 » 24 mai 2015, 23:36

Oui je parle de la R6 de la cathode de la V1, oui je suis daccord ce n'est directement pour le gain, mais (d'après ce que j'ai lu) cela permet de faire saturer plus facilement la lampe. Une histoire de polarisation de grille ^^

"More gain" était un abus de langage.

Avatar du membre
Pote Gui
Modérateur
Modérateur
Messages : 3481
Enregistré le : 15 mai 2012, 11:07
Localisation : Lyon (69)

Re: Modification "High Gain" du G1

Message non lu par Pote Gui » 25 mai 2015, 10:04

Dans ce cas, je comprends mieux.
<- P.G.->

Avatar du membre
Thecole347
G5 bidouilleur
G5 bidouilleur
Messages : 30
Enregistré le : 02 mai 2015, 20:27
Localisation : Tube-Town

Re: Modification "High Gain" du G1

Message non lu par Thecole347 » 18 juin 2015, 21:58

Yo !
Bon, des nouvelles de ce petit G1 :D J'ai bien avancé depuis, et il vient de rugir :p
C'est encore un prototype à ce niveau, mais il envoie déjà du lourd ! Je l'ai testé avec une ECC82(JJ) et une ECC83 (une Mesa) ; la 83 booste carrément le gain, sa sature de partout, il me faudra surement adapter certaines résistances pour éviter la "Distortion caca" (comme j'aime l'appeller x) ). Il reste à l'état de prototype surtout au niveau de la face avant et de la boiserie, que j'ai BIEN foiré ^^'

Enfin bref !
Voici quelques photo du bestiau, et maintenant, je peux aller réviser mon bac xD

Gabriel
Fichiers joints
Avec mon enceinte 1*12 avec un Celestion V30

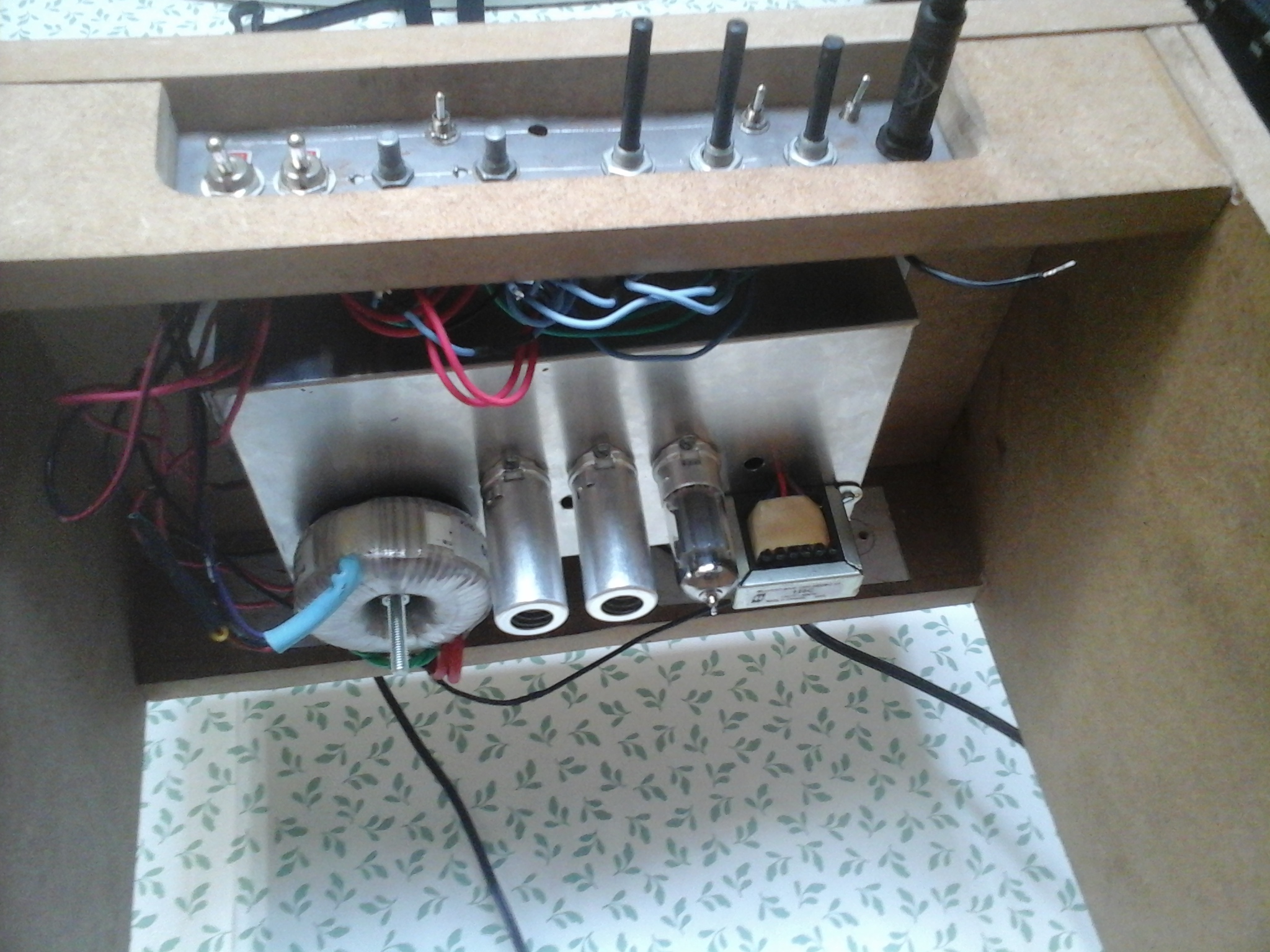

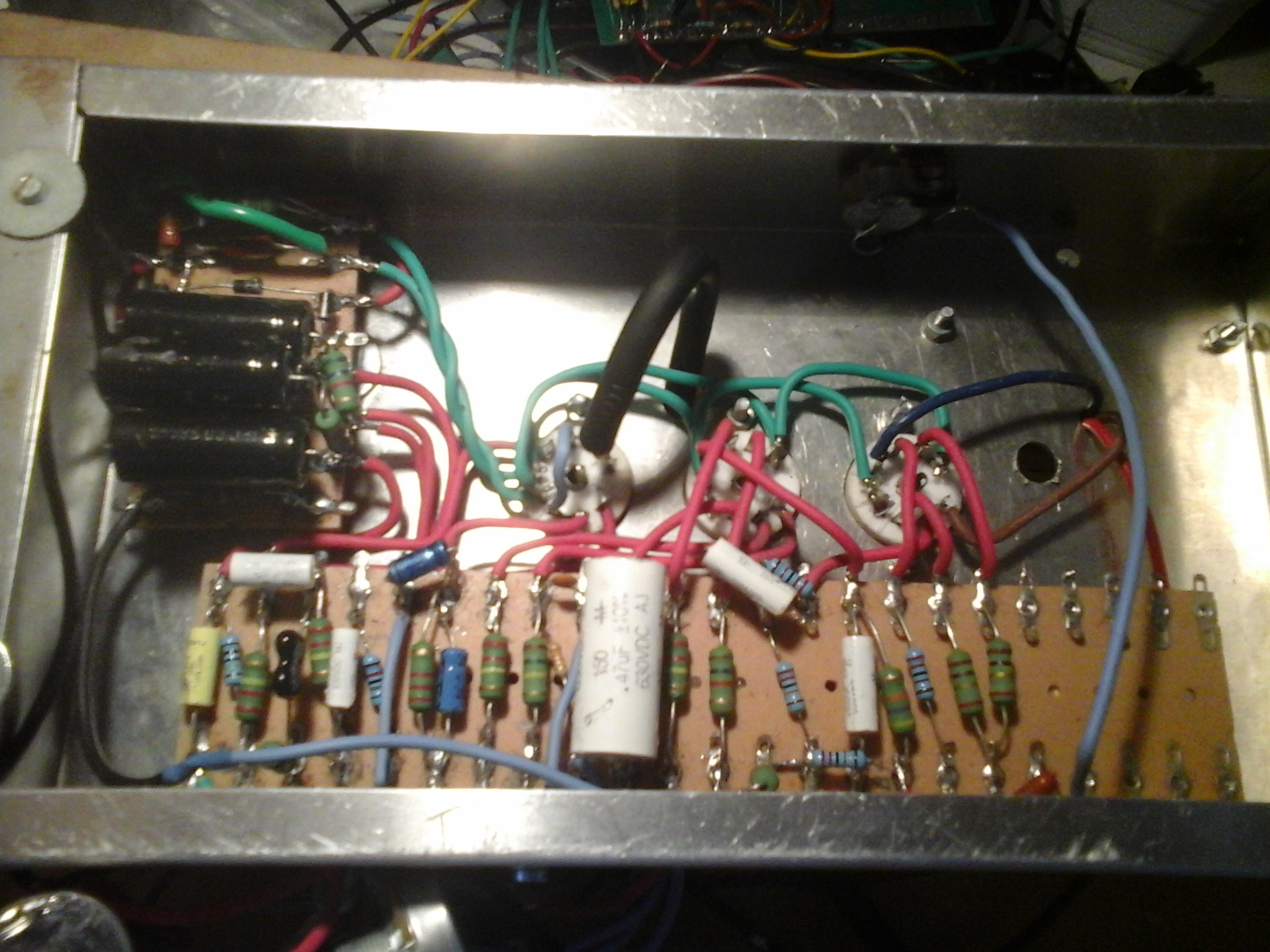

L’intérieur du chassis

Avatar du membre
Pote Gui
Modérateur
Modérateur
Messages : 3481
Enregistré le : 15 mai 2012, 11:07
Localisation : Lyon (69)

Re: Modification "High Gain" du G1

Message non lu par Pote Gui » 18 juin 2015, 22:28

Cool! Et bonnes révisions...
<- P.G.->

Avatar du membre
Thecole347
G5 bidouilleur
G5 bidouilleur
Messages : 30
Enregistré le : 02 mai 2015, 20:27
Localisation : Tube-Town

Re: Modification "High Gain" du G1

Message non lu par Thecole347 » 18 juin 2015, 22:52

haha merci x)
