Bonjour à tous!
Je monte un petit marshall 18W en utilisant un vénérable audax TU-101 en transfo de sortie
Ce transfo peut être câblé en 4, 8, 16 ohms
J'aimerai pouvoir le câbler avec un sélecteur d'impédance... hélas ça n'est pas si simple :
Pensez vous que ce soit possible ?
J'ai un switch 4 pole 3 positions sous la main !
Cablâge multi impedance d'un audax TU-101
- McColson
- Admin du site
- Messages : 7899
- Enregistré le : 07 nov. 2004, 1:00
- Localisation : La Celle sur Morin
- Contact :
Re: Cablâge multi impedance d'un audax TU-101
Pour moi ça me parait très compliqué car tu as à la fois des bornes à relier entre elles et à gérer le cablage de la prise HP !
Mais si j'en crois la brochure, 7, 8 et 10 pourraient être les 3 premiers pôles. Tu gères la connexion du secondaire avec ça.
La sortie HP pourrait être connecté tout le temps à la cosse 12 car elle est commune à chaque impédance notamment la 8/9 ohms car elle est reliée à 8 dans cette position. Le dernier pole pourrait être le deuxième fil de la prise HP que tu connecterais à la patte 7 ou 9 en fonction de l'impédance recherchée.
Comme il n'y a pas de contre réaction sur le 18w je pense que ça ne posera pas de soucis. Et que ça devrait fonctionner, bon courage pour cabler tout ça !
Mais si j'en crois la brochure, 7, 8 et 10 pourraient être les 3 premiers pôles. Tu gères la connexion du secondaire avec ça.
La sortie HP pourrait être connecté tout le temps à la cosse 12 car elle est commune à chaque impédance notamment la 8/9 ohms car elle est reliée à 8 dans cette position. Le dernier pole pourrait être le deuxième fil de la prise HP que tu connecterais à la patte 7 ou 9 en fonction de l'impédance recherchée.
Comme il n'y a pas de contre réaction sur le 18w je pense que ça ne posera pas de soucis. Et que ça devrait fonctionner, bon courage pour cabler tout ça !
..:: Veuillez consulter les règles du forum ::..
-
- G5 guru
- Messages : 1144
- Enregistré le : 17 juil. 2018, 19:48
- Localisation : pas trop loin de l'Océan
Re: Cablâge multi impedance d'un audax TU-101
Hum... C'est pas l'idée du siècle, un TU101 pour un Marshall 18W ! Il ne va pas tenir... C'est pour du 10W HiFi, alors du 15-18W disto guitare ça sera pourri amha. Ou alors limite un peu la puissance (HT250/280V max)... Pour un sélecteur d'impédance, il va falloir un commutateur rotatif avec plein de galettes. Sans doute que celui-là peut suffire, 3 position 4 circuits.
https://www.tube-town.net/ttstore/alpha ... ition.html
https://www.tube-town.net/ttstore/alpha ... ition.html
Et de deux ! Merci les Bleus
Re: Cablâge multi impedance d'un audax TU-101
J'ai le bon selecteur... reste à trouver le bon montage
pour la puissance, vu sa taille ca sera parfait, la plupart des amplis 15w ont des transfos 2x plus petits !
pour la puissance, vu sa taille ca sera parfait, la plupart des amplis 15w ont des transfos 2x plus petits !
- McColson
- Admin du site
- Messages : 7899
- Enregistré le : 07 nov. 2004, 1:00
- Localisation : La Celle sur Morin
- Contact :
Re: Cablâge multi impedance d'un audax TU-101

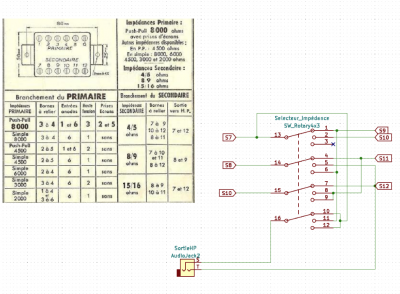

Si je suis pas trop bête ça doit fonctionner.
Je serais d'avis de Rimlock, d'y aller mollo quand même avec le TU101
