Schema préampli basse à lampes

[vitriol82]

Non il y a un pcb intermédiaire à faire, celui que j'appelle carte mère sur le topic, la carte fille V3 vient se souder dessus et met la lampe horizontale qui permet d'utiliser un rack 1U

[Wired]

Parfait nikel, en effet c' etait sur la page suivante j ai pas vue tout de suite.
par contre pour la carte mére une adaptation serais possible?
pourrais tu le faire? lorsque tu auras le temps ce n'est pas urgent.
je ne veux t'embêter, ou juste le schéma, et je te ferais verrifier
en tout cas merci

[vitriol82]

En effet va falloir ne pas être pressé, y'en a d'autres dans la file d'attente, pour le schéma, vois avec les collègues, une fois validé, pas de soucis ça prendra une heure pour concevoir le pcb, mais avant tout, il te faudrait valider en "volant".

Le transfo et la carte alim te serviront pour le projet final

Détail, le A+ sera à 300V

[Wired]

ok merci,
je peut donc fabriquer la carte d'alim, elle ne change pas?
la carte fille aussi?
ça, ça sera fait...
pour ce qui est du transfo,tu fait comment un transfo torique 30 VA 230Vprimaire mais en secondaire? U= ?
ou bien complet avec un autre brancher à l'envers pour optenir le 300V ou il est délivrer par la carte?

si je peu déjà faire l'alim je poster des photos...

[blacksnake]

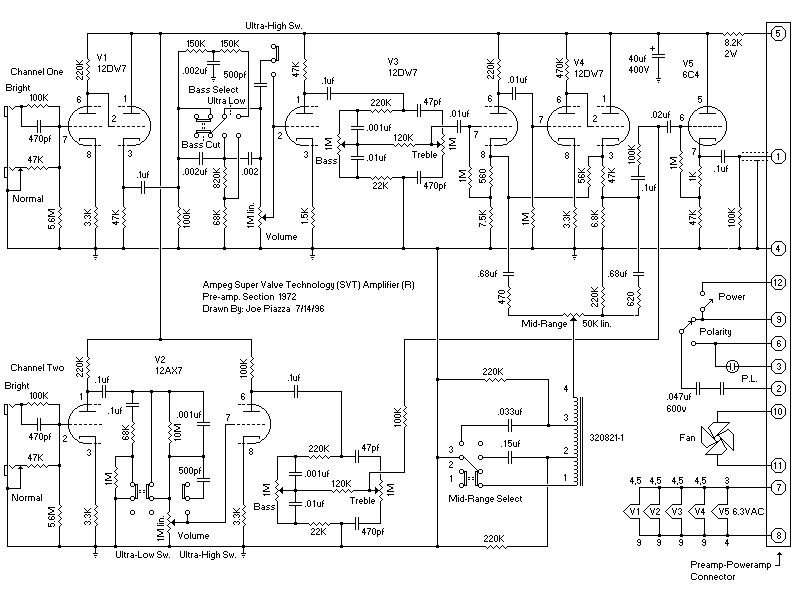

Et pourquoi pas un préamp basé sur l'Ampeg SVT second canal ?

http://www.drtube.com/schematics/ampeg/svtpre-jp.gif

[Wired]

Oui pourquoi pas une fois que çà sonne ,
jy connais pas grand chose en préamp c'est pour ça que je suis ici
par contre faut faire l'adaptation...

par contre vitriol82; serais t'il possible d'avoir un de ces quatre les 2 typons et la liste des composants pour l'alim et la carte fille si ça te dérange pas?
( l'alim et la carte fille ne change pas? jusque la carte mére a modifier?)
comme ça j' pourrais commencer a chercher les composants.
Merci d'avance

[blacksnake]

En simplifiant le canal 2 ca donne ceci :

[vitriol82]

On va déjà attendre que tu définisses un schéma, pour l'alim attends que je vérifie la mienne, bientôt, pour pouvoir y apporter les modifs s'il doit y en avoir et sortir la BOM qui va bien.

[Wired]

Merci pour l'adaptation blacksnake ; donc si je comprends bien: out ground en 1 et out signal après la résistance 8.2K ? sorti à 1.5V 10K (8.2k surl e schema)? si oui nikel . tu as le schema de l'alim?
Merci
=>ci-dessous j'ai fail une modif sans les potar de tone: peut tu me confirmé que tout est ok ?
il serais possible d'y inseré une boucle d'effets???
http://www.hiboox.fr/go/images/musique/ ... 8.jpg.html

à Vitriol82: je vais commencer à voir pour le schéma; peut être que celui du collègue du dessus serais compatible avec d'autres modifs?

merci à vous deux pour votre aides

[blacksnake]

Avant d'ajouter quelque chose, on va peut être partir sur un dispositif simple qui pourra être modifié par la suite, non ?

Pour l'alim c'est du même tonneau, CRC, pas besoin de monter une grosse artillerie.

[Wired]

Oui c'est vrai chaque chose en son temps...
pour ce que est de la suppression des potars de tone tu en pense quoi?

[blacksnake]

Ca devrait le faire mais tu pourras ajuster à ta convenance lorsque le préamp sera monté et fonctionnel.

Tu peux commencer à monter une alim en prenant ton temps (sécurité et qualité).

[vitriol82]

Et bien tient en parlant d'alim, je ne vais pas refaire ce qui est déjà conçu, Blacksnake, tu peux mettre en ligne une ch'tite photo du TA et le schéma de l'alim que je t'avais pondu pour ton préamp hifi, c'était un TA de 10VA de souvenir, pour le peu de lampes à alimenter il serait plus économique que celui du quattro. On avait un A+ à 300V de souvenir?

[Wired]

OK, donc le schéma tel que tu l'as modifier est ok?
on verra ensuite pour la boucle d'effet?
je vais commencer la liste des composants, puis la compléterais au fur et à mesure pour l'alim et la boucle... .

petite question sur le schema le chauffage des lampes n'est pas representé?

[vitriol82]

Non c'est rare de plus c'est un extrait de schéma, le chauffage est généralement représenté sur le schéma d'alim.
