Schema préampli basse à lampes

[blacksnake]

Photo du TA :

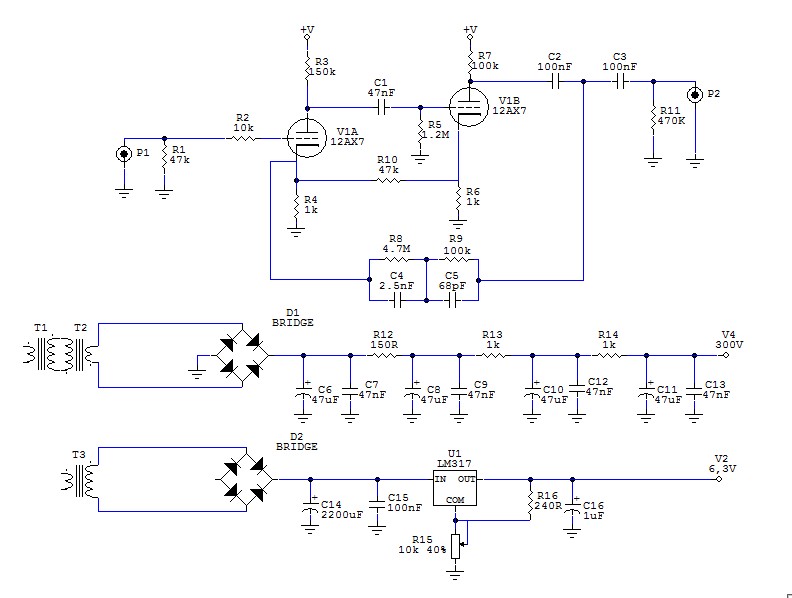

Schéma d'alim :

[Wired]

Parfait je te remerci

T1 et T2 sont 2 transfo l'un après l'autre? peut tu me donner les réferences des 3 transfo s il te plais ?

R15 c'est un potard pour ajuster les 6V?

Merci

[blacksnake]

T1 et T2 : 0/15V 0/15V - 16VA
T3 : 0/6V - 10VA

Le modèle en photo remplacera ces trois transfos.

R15 c'est un potard pour ajuster les 6V?

hmmm tu as déjà monté/annalysé des schémas d'alims ?
Avant de te lancer ce serait bien que tu te fasses une alim stabilisée en guise d'entrainement pour éviter ce qui est à éviter ...

[Wired]

Donc le transfo a acheter est un ViviCam 6324 ?

on dirais une résistance ajustable, j voir pas ce que ça peut être d'autre
il doit te servir a commander la base du LM pour ajuster ta tension de sorti, j interprete ça ainsi j me trompe pitet lol ...

[blacksnake]

T'es sûr d'avoir le niveau pour manipuler du 300V en toute sécurité .... ?

[vitriol82]

Parfait je te remerci

T1 et T2 sont 2 transfo l'un après l'autre? peut tu me donner les réferences des 3 transfo s il te plais ?

R15 c'est un potard pour ajuster les 6V?

Merci

Je suis sincèrement désolé d'être de l'avis de notre membre Blacksnake.
Cette technologie requiert un minimum de connaissance en électronique, tu prétends faire de l'électronique au boulot, la réaction d'un électronicien aurait été d'aller lire le datasheet du LM317 et regarder les montages types.

Quant à te faire maniper du 300V, c'est ce que tu auras en alimentation, rien pour l'instant ne me prouve que tu sois suffisamment aguerri.

Avant d'aller plus loin, il serait souhaitable de procéder à quelques manips d'entrainement du genre te monter quelques pédales d'effets, ça fonctionne sur piles et ça a l'avantage de d'entrainer sérieusement à cet environnement.

La technologie lampe est très attrayante et pas inaccessible, mais il faut un minimum de dextérité, on est tous passé par ton stade, mais il ne faut pas confondre vitesse et précipitation, n'attends pas de nous de t'expliquer le basique comme la question que tu as posé, ça doit être acquis avant de pouvoir maitriser ne serait ce que la notion du danger du milieu où tu évolueras.

Mets ton projet en stand by, manipes, étudies , lis les articles du forum, documentes toi et quand tu te sentiras prêt, on sera là pour t'aider.

[Wired]

n'attends pas de nous de t'expliquer le basique comme la question que tu as posé, ça doit être acquis avant de pouvoir maitriser ne serait ce que la notion du danger du milieu où tu évolueras.

Je comprend bien votre point de vu, je posé simplement une question car j'avait un doute au niveau de cette espèce de résistance ajustable sur la base du LM. Expliquer moi s'il vous plait j'en été tellement persuadé...

Merci

[vitriol82]

La réponse il faut la trouver toi même, indice ici

http://www.national.com/ds/LM/LM117.pdf

[Wired]

moi j 'ai ça le LM317 est bien un régulateur ajustable ....
tu fait varrier ta tension de sortie grace à une resistance ajustable sur ta pate 1 ( Adj ). non?
http://didier.duchemin.free.fr/electro/lm317.htm

haaaaaa j' pige plus rien ...

[bimole]

Bah oui c'est ça!

Donc le transfo a acheter est un ViviCam 6324 ?

Trop fort!!!

[Wired]

Bah oui c'est ça!

HAaaaaaa j me disais bien !!!!

merci Bimole

[vitriol82]

Vivicam c'est mon appareil photo numérique

[Wired]

MDR...
De toute manière je l'aurais vu en allant chercher le datasheet du tranfo pour fair le pcb que ça ne coller pas! Hummm tien un appareil photo !!! MDR

A part ça la vrai reference de ce transfo c'est quoi?

[vitriol82]

Sur mesure ESO

primaire 230V 10 VA
secondaire 1: 220V/20 mA
secondaire 2: 6.3V 1A à utiliser directement sans régulation, le chauffage en continu n'apporte rien dans ton projet.

[Wired]

ARf du sur mesure... pas grave on va faire avec
merci, donc A+ à 300V pas nécessaire ?
