1. Introduction

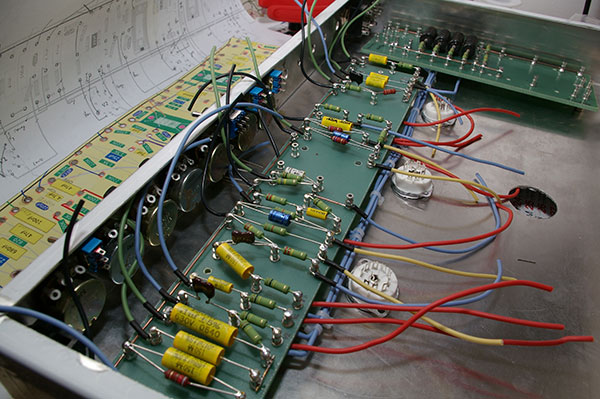

    Vous avez peut être trouvé à droite à gauche sur le net, la méthode généralement utilisée pour poser ses turrets. Voila une méthode alternative, que j’ai utilisé pour réaliser mon ampli, dont voici une photo en cours de montage :Chassis 2
  2. Le matériel nécessaire
    Alors, ce n’est pas compliqué, il faut seulement très peu de matériel :

    • Une perceuse, de préférence à colonne, même petite (j’ai percé mes plaques avec une colonne pour dremel)
    • Un foret adapté à votre turret (généralement 2.9mm avec les turrets Keystone, le 3mm marche aussi)
    • Un support métallique assez épais, à percer (voir chapitre « Poser ses turrets »)
    • Une tige en fer/acier assez dur (par exemple un boulon assez gros, ou un clou)
    • Une lime à métaux
    • Un marteau
    • Une scie (à métaux de préférence, une scie à bois peut éventuellement convenir)

    Plus bien entendu votre plaque époxy, et vos turrets ;). Pour la plaque, je vous conseille une épaisseur de 3mm, qui est la plus adaptée à ce genre de manip. Le matériau est à votre convenance :). Pour les turrets, j’ai utilisé des Keystone de référence 1509-4.

  3. Réaliser l’outil de frappe :
    Pour sertir les turrets, on va utiliser une tige métal pointue. Si vous avez un pointeau, vous pouvez l’utiliser, sinon, je vous explique brièvement comment faire vous même votre outil.Vous découpez votre tige d’acier à une longueur d’environ 5cm. Ensuite, vous limez la tête de cette tige, pour la rendre pointue, avec un angle de 30° à peu près. Ca doit donner un outil dans ce genre :Outil
  4. Découper et percer ses plaques :

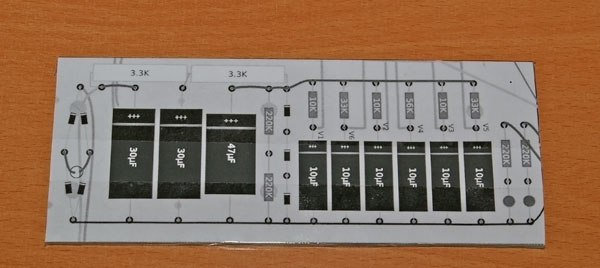

    Pour réaliser un travail propre, je vous conseille de dessiner à l’échelle votre circuit (à la main, ou sur PC, puis imprimez le). Veillez à ne pas serrer trop vos turrets, ce qui pourrait éventuellement provoquer des court circuits.Ensuite découpez proprement votre plaque aux dimensions voulues, puis scotchez votre schéma dessus, comme ceci :Percage 1

    L’étape suivante consiste à percer autant de trous que nécessaires, une perceuse colonne n’étant pas du luxe pour faire un travail propre. Percez éventuellement les trous pour les entretoises de fixations de la plaque a ce moment la, vous serez débarrassés après 😉

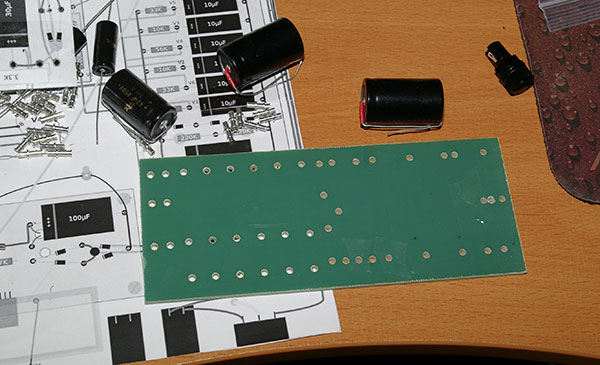

    Voila ce que ça donne une fois la plaque percée :

    Percage 1

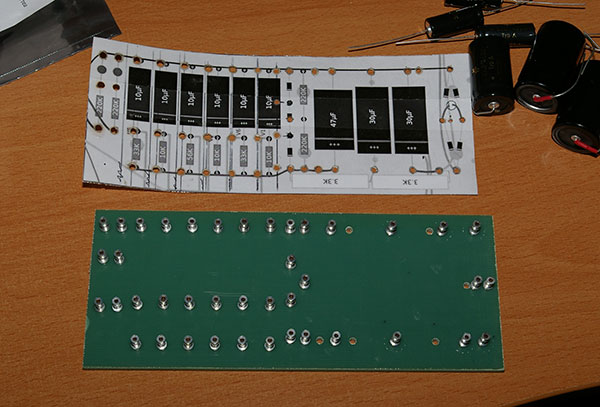

    N’hésitez pas a tester si tout est Ok en mettant en place vos turrets, sans les sertir :

    Percage

    ATTENTION : les plaques pour turret sont généralement constituées de fibre de verre et autre joyeuseté, j’ai eu le malheur de percer dans mon appart sans autre précaution, je me suis gratté pendant une semaine 😉

  5. Poser les turrets
    La méthode généralement utilisée, met en oeuvre une perceuse colonne pour sertir les turrets. Je trouve que cette méthode a un inconvénient, c’est que l’on se sert de la perceuse comme d’une presse, ce qui nécessite une perceuse costaud, et je ne suis pas sur qu’elle apprécie pour autant ;)Voici ma méthode :Premièrement, il s’agit de bien caler la turret, a l’envers, dans un support réalisé exprès. Le but est que la turret soit maintenue par la collerette, sans qu’elle puisse appuyer par terre. Les turrets ont une collerette a la base, qui est plus large que les autres, ce qui permet, en choisissant le bon diamètre, de percer un trou qui maintiendra la turret dans la bonne position, comme sur cette photo :

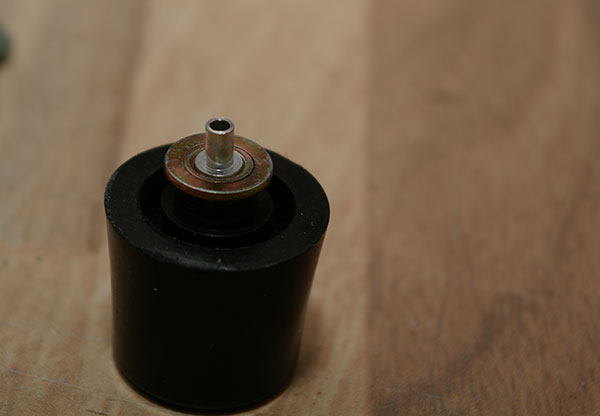

    Support turret

    Ensuite, on place la turret, toujours sur son support :

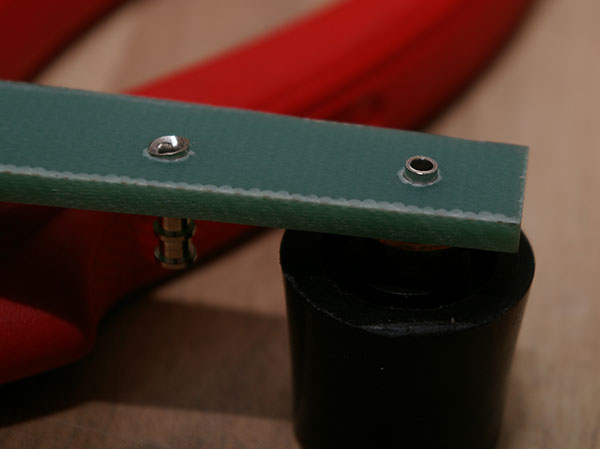

    Placement turret

    Le plus amusant, mais aussi le plus délicat, on frappe avec l’outil qu’on a réalisé précédemment, en tapant plusieurs coups pas trop fort avec le marteau. Pas trop fort pour ne pas complètement écrasé la turret, et pour que l’ensemble ne vole pas dans tous les sens, auquel cas vous risquez de tordre la turret :

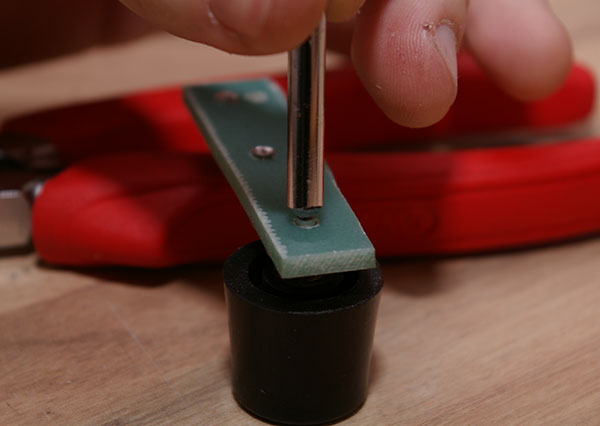

    Fixation turret

    Voila, si vous avez fait ça proprement, vous devriez obtenir un résultat très propre, et qui tient bien mécaniquement :

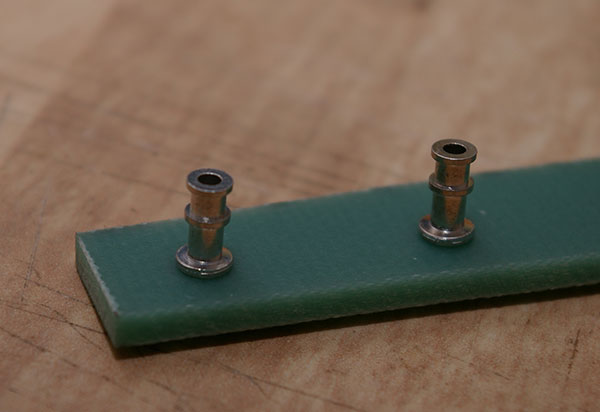

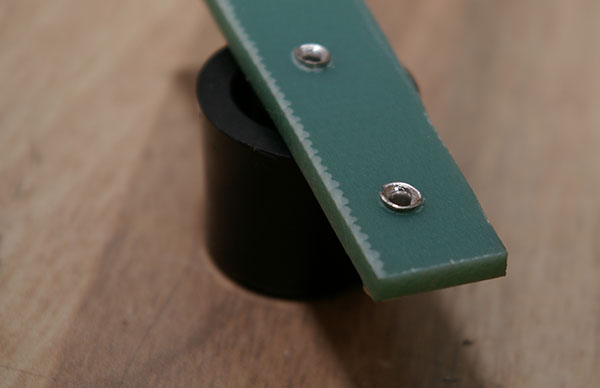

    Sertissage turretPlaque finie

  6. Conclusion
    Voila, cette technique, peut être pas la plus rapide, a cependant le mérite de nécessiter très peu de matériel, et d’être abordable. Les turrets et les plaques se trouvent maintenant a bon prix chez nos fournisseurs allemands bien connus ;)BONNES REALISATIONS !!! 🙂
