Projet G5

Non mais je sais que vous n'en doutez pas, pour la Load, j'ai pris deux résistances de 8 Ohm 150W en // sur deux gros dissipateurs en alu (pris sur un ampli Markbass classe D HS), ben elles chauffaient bien pendant les premiers tests, c'est pour ça que j'ai fait des mesures de puissance, car je ...

Oui, j'ai pris le montage du DR201 des années 70. Et ça sonne bougrement bien, avec un très léger souffle avec le gain et volume à fond. J'ai fait des mesures de tension sur une load de 4 Ohm avec un GBF en entrée variant de 30 Hz à 1 KHz, j'ai toujours une tension de 28,5V RMS avec signal Clean en ...

Vaut mieux partager les améliorations, afin que si quelqu'un veut le refaire, autant que ce soit sans les défauts.


J'ai modifié l'ampli, j'ai viré la contre-réaction, c'était un peu trop instable avec le volume à fond, et j'ai changé le circuit de cathode de la première triode, Jptrol avait raison, c'est beaucoup mieux ainsi, les basses sont bien plus présentes ...

Pas besoin d'outillage performant
Un bon fer à souder, et pour la collonne, juste un bon support à levier pour perceuse universelle. On trouve tout sur Amazone

Je suis d'accord pour le DIY je valide à 100% et je fais tout ce que je peux en DIY
Mais ce preampli est assez complexe à fabriquer ...

Oui c'est tout à fait ça
Guillaume et son équipe ont fait un super produit, 2 canaux qu'on peut associer en parallèle ou en série et tout ca pilotable en MIDI. C'est pour ça que j'ai privilégier que la partie puissance de l'ampli.

Oui, et ça sonne super bien. Faut dire que le préampli est une tuerie.

Pour le transfo, une alim 12V pour le kit Velleman, vu qu'on a tous des ransfo d'alim qui trainent dans les tiroirs, autant leur donner une seconde vie !

En tout cas, c'est good vibration !

Ah ouais tient, en plus j'en ai plein à la maison, bien vu, ce sera plus simple à mettre en place ! :good:

HS : il est sympa ton El Monstros, si il n'y avait pas eu les transfo DR201 chez TT, je serais partis sur ton projet.

EDIT : le problème de la mécanique est résolu : trouvé dans une benne d ...

Oui, j'y ai pensé, et comme je n'ai pas ce qu'il faut pour me fabriquer des tôles pliées sur les bords, je vais mettre de bonnes entretoises vissées entre la tôle du haut et celle du bas juste au niveau des fixations des transfo. Les tôles font 1,3 mm d'épaisseur.

effectivement, je vais prendre le DPST pour le power et le DPDT pour le stand by. Et puis ils rentrent bien dans le châssis

Ah oui, j'ai oublié la diode en anti parallèle, je corrige merci.
Pour l'inter stand by, je ne connais pas la tension max, il ne l'indique pas sur Tube Town :
https://www.tube-town.net/ttstore/Inter ... :5412.html

Merci, par contre le rétroéclairage est en 12V, ça peut le faire en 6,3V ?

Les transfo, self et tubes seront montés sur le châssis, l'électronique sera à l'intérieur. comme un montage classique mais rackable. la hauteur du tout fera 4U dans un rack.
Pour info je cherche un vumètre pour l'entrée.

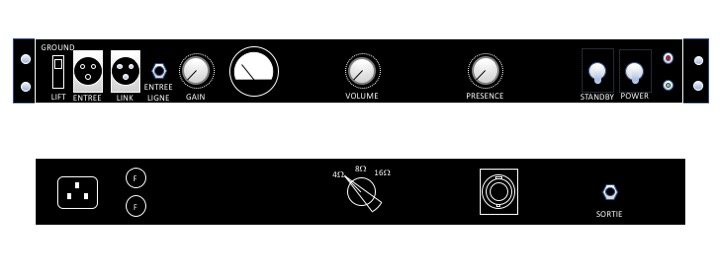

Je viens de faire un aperçu des faces avant et arrière

Non non, elles seront montées normalement, à la verticale.

Je monte jamais en horizontal
