Projet G5

Non, 50V c'est trop limite ! Je t'ai indiqué des 63V. et 25µF c'est pas beaucoup... economie à l'époque mais aujourd'hui des 47 sont pas cher... Et là ça ne joue aucunement sur le son donc autant bien filtrer.

Tes résistance sont bien à 220k +-10% pas de souci mais faut changer les deux condos 70 ...

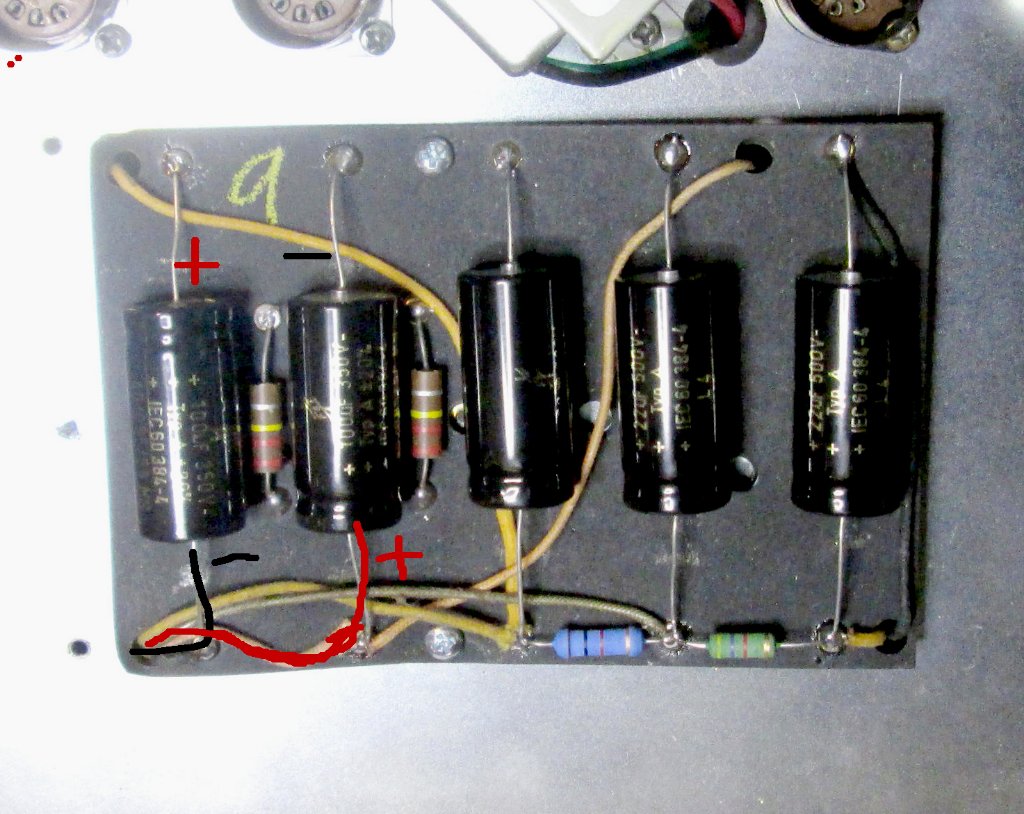

Normalement tu devrais avoir la moitié de la tension totale aux bornes de chacun ! Tu as bien 154+77 = 231 soit pareil que les 232 mesurés ailleurs mais tu aurais dû avoir 116 sur chacun ! Vérifie les valeurs des résistance en // de chaque condo en les dessoudant d'un coté... Si elles sont proches ...

Oui, il n'y en n'a pas ! On voit que tes R de grilles sont belles, cet ampli n'a pas dû être beaucoup joué... Si tu as un transfo 110/220, avant tout changement, je le brancherais dessus en sortie 110V avec le selecteur sur 240 pour sous-alimenter l'ampli, après avoir enlevé toutes les lampes. Tu ...

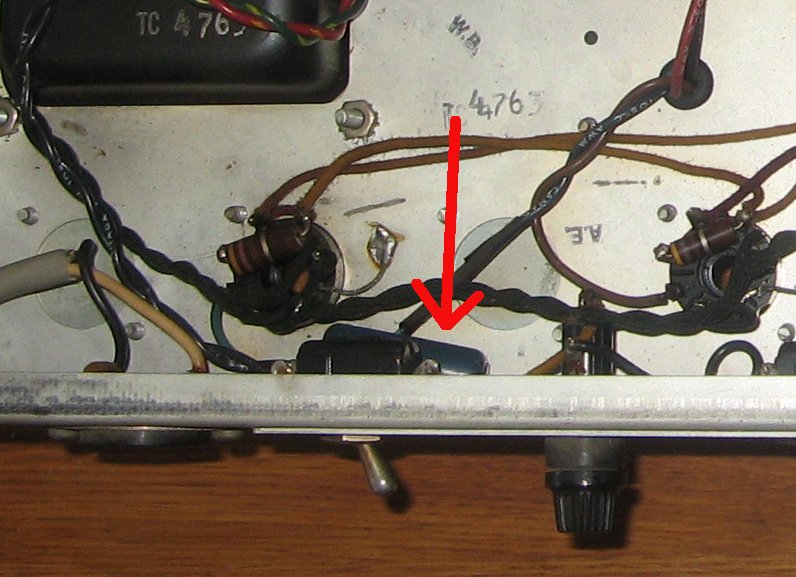

Le "death cap" est souvent situé sous la prise secteur "accessoires" si tu en as une, ou sous le sélecteur ground. Une de ses pattes est soudée via un petit trou sur le dessus du châssis !

Heuuu, tu me fais peur à poser cette question ! C'est pas un boulot de débutant la remise en route d'un Bandmaster d'époque ! Sinon oui, c'est bien celui sur la petite plaque à coté du voyant.

Les deux condos sont en série, donc ça fera 50 au lieu de 35 mais c'est pas grave c'est un redressement à ...

Quand je fais des tests, j'envoie 100 mV crête à crête en entrée, soit environ 30 mV rms. J'essaie d'avoir un signal clean limite à chaque étage avec les potars volume et (éventuellement) gain à 8-9, master (éventuellement) à fond. J'estime que ça donne suffisament de marge pour driver plus si ...

NE CHANGE SURTOUT PAS LES BLEUS :SM: le "death cap" est souvent un blue molded... faut le virer en le dessoudant proprement (et tu me le donnes :lol: )

Sinon, c'est pas de la hifi donc oublie les Gold Audio et autre ...

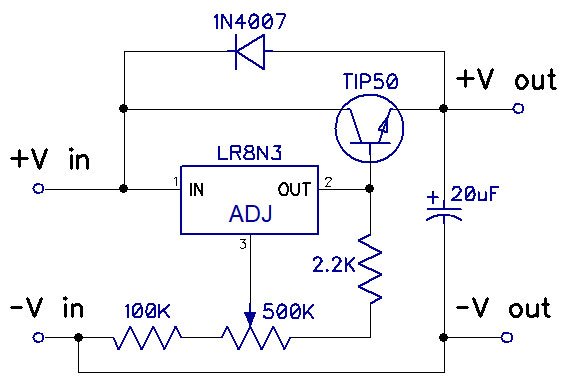

En filtrage il te faut des F&T :
100µF 350V x 2
22µF 500V x 3

https://www ...

Ca sert à rien de mettre un layout obsolète ! Il manque les tensions sur :
- anodes EL84 : B1080 - B880
- cathodes EL84 : LSP4 - LSP5.

D'ores et déjà on peut voir que ton PI ne consomme quasi rien ! Tu as 363-360 = 3V sur les R anodes R46 90k et R45 82 k soit 0.03 mA ! ! ! ! Il doit y avoir autour ...

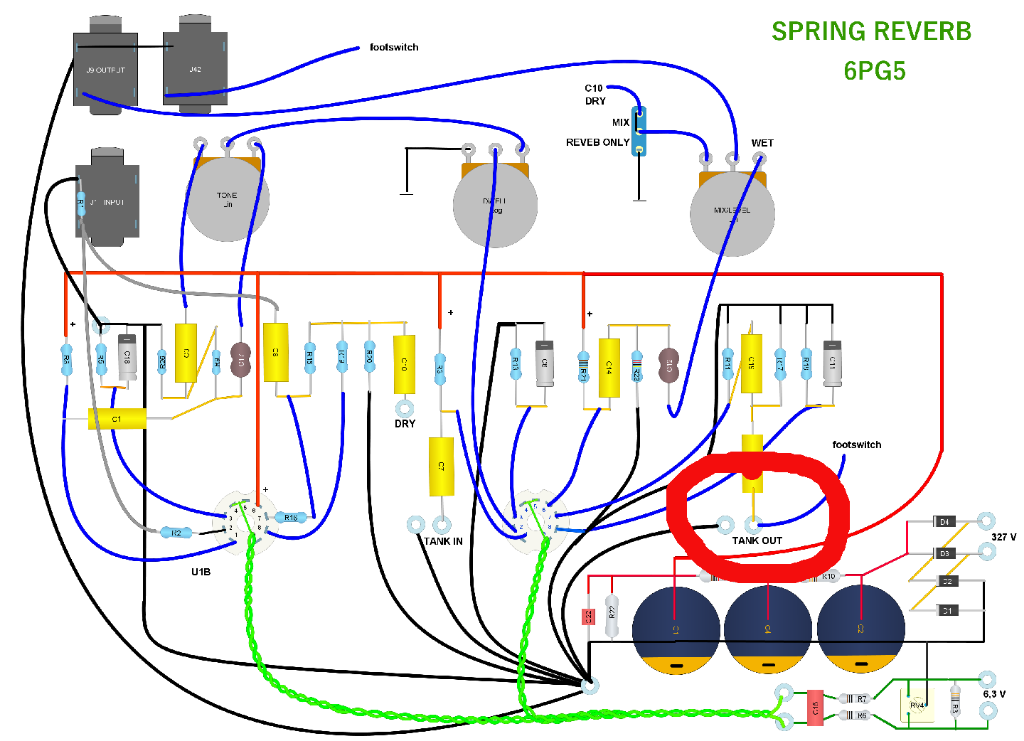

Ton layout ne correspond pas au schéma... Il semble prévu pour des EL34...

litteul a écrit : 11 nov. 2025, 19:38 je suis parti sur un PP EL84, comme celui du MI18 (j'avais toutes les pièces de dispos).

J'ai donc câbler quelques chose à partir de C7 : déphaseur + PP EL84.

Mets un schema et layout de ton bricolage qu'on y voie plus clair....

D'où l’intérêt d'utiliser de bon câbles et jacks !

2V largement suffisant devant un PI long tail ! Vérifie ton cablage en faisant des mesures de tensions...

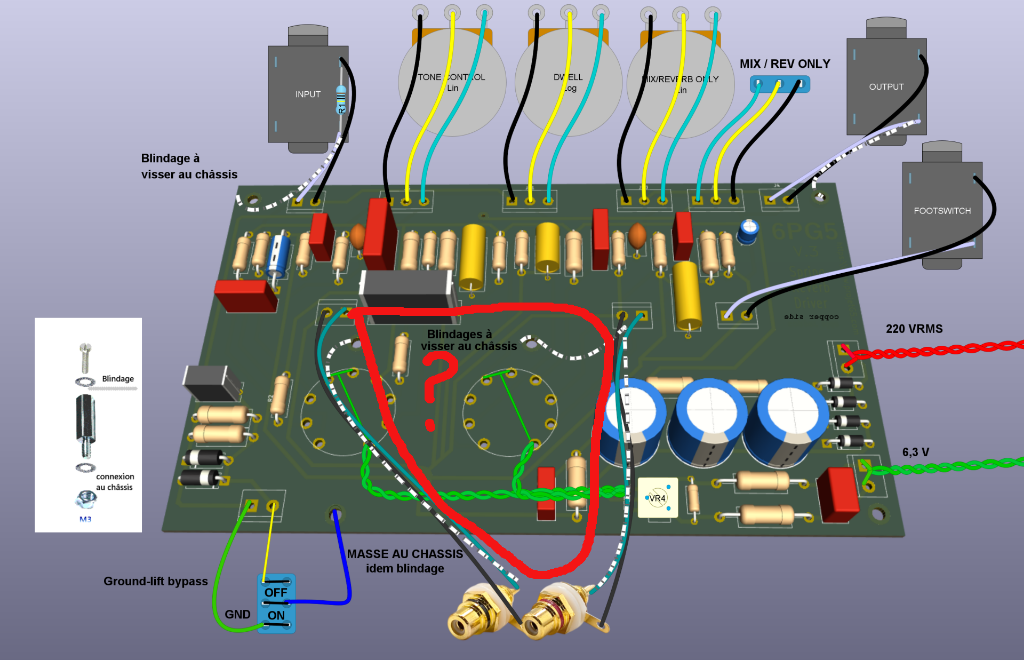

Normalement, à part des salles de concerts de paroisses de campagne (!) il y a des disjoncteurs différentiels partout ! Ou devrait... De toute façon il y a toujours une liaison de masse via les câbles audio, le ground lift ne servant qu'à supprimer une double masse.

Le syndrome du JCM2000

mwouais... j'ai l'impression que ces trucs sont faits pour respecter des normes US où le système d'alimentation électrique est assez différent du nôtre...
