Sur certain schéma R2 est inférieure à R1, du genre R2 =1M2 et R1 1M5 pour mettre la backplate à une tension inférieur à HT/2, car certaines capsules (anciennes mais pas que) ont du mal à supporter des différences de tensions "membrane avant"=0V, "backplate"=70 et "membrane arrière"=140V.

Il y a une chose très importante a comprendre avec les micros à condensateur: l'humidité est leur pire ennemi.

Il y a une chose très importante a comprendre avec les micros à condensateur: l'humidité est leur pire ennemi.

Ben oui, quoi : à cause de la condensation... Ok, ok, j'y vais...

Il y a un tout petit orifice pour égaliser la pression des deux cotés de la membrane et ainsi annuler les effets des changements de pression atmosphérique, l'humidité s'infiltre par là, insidieusement, l'eau condensée sur la face interne de la membrane perturbe dans un premier temps le fonctionnement, mais on peux dans certain cas aller jusqu’au claquage, je ne connais pas de techniques efficaces pour faire sortir l'eau de la capsule, au part un remembranage (environ 600€ HT chez Neumann).

Comme quoi, j'étais pas si loin de la vérité avec mon jeu de mots débile... Et pourquoi ne pas utiliser un petit sachet de dessicant à loger à l'intérieur de la capsule?

Tous les bons vendeurs de micros les livrent avec une trousse et des sachets de dessicant. Il ne faut pas oublier de les changer de temps en temps.

Les exemples de >ce post< sont enregistrés avec la position cardioïde à 30 cm du HP.


-------------------------
Up du 03/10/2018
Le MC-700 est à nouveau disponible

J'en suis aux finitions de la version a polarité fixe, le micro donneur est le MC-900, mais j'ai un problème.
Sur GerbView le Pcb donne ça:

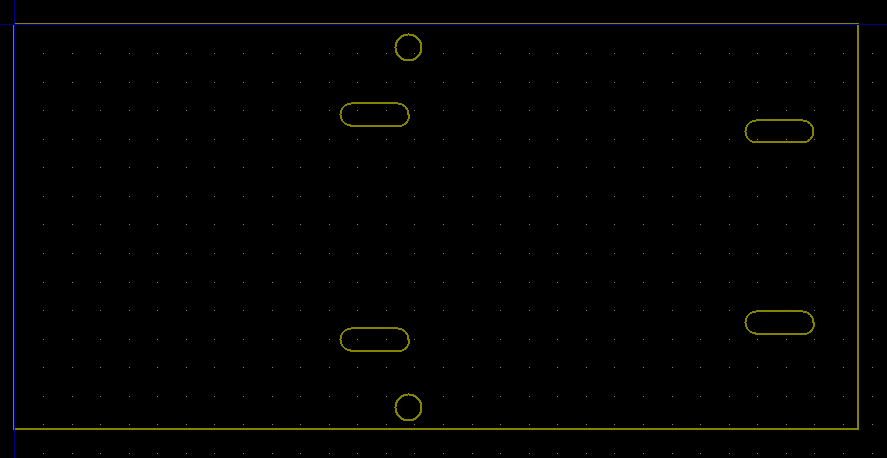

La découpe seule donne ça:
Il y a le pourtour, les quatre trous pour les deux colliers Riselan et les deux trous pour les vis de fixations. Donc tout bon.

Mais quand je visualise les mêmes fichiers gerber avec ZofzPCB les deux trous pour les vis de fixations sont absents.
C'est chez moi qui y un bug, j'ai pas compris un truc ou je suis gri-gri-tée?

Le zip des fichiers gerber

RAS chez moi, tous les trous apparaissent correctement, que ce soit avec Gerbv ou GerbViewer.
Dans le doute, pour les perçages des vis tu peux les faire avec une empreinte KiCAD de la lib MountingHoles ; de cette façon ils se retrouvent dans un fichier .drl séparé (genre nom-NPTH.drl) et ça devrait être interprété correctement partout.

Carole faut qu'on mette tout ça sur le site, mais je ne sais pas où encore ?!
Faudrait que tu fasses un petit article que je met dans la rubrique tuto ou articles du site. Pas forcément très long mais pour présenter le projet, quitte à mettre un lien vers le topic du forum.

J'ai le même problème avec des MountingHoles, ZofzPCB refuse obstinément de considérer un perçage à cet endroit là.
J'ai commandé les PCB
Coté pile: Coté face: Je vais voir comment ils vont arriver, percé ou pas, je valide et zou!

Je ferais une présentation du projet, alim et micros, mais il me faut un peu de temps.

Le colis est arrivé!
Le perçages ont bien été pris en compte.

C'est parti, yes!
R C Le plot en Teflon Les transfos Les loupiottes
Suite au prochain post (il veux plus d'images )

Mise en place Le filament Samples enregistré sur DR-40 à l'arrache

Pas encore écouté mais super boulot.
Bravo Carole!

Super propre !

Tu fais les quarts Gilles??? 4h23 !

Nan, il a déménagé à New York.

Sinon, en relisant le sujet, je m'interroge sur le pourquoi des plot en teflon. Tu dis que c'est en raison de la haute impédance, mais je ne pige pas...
Et autre question : quel transfo utilises-tu pour le couplage?
