Rénovation Ampli Gun Lead 200 (PPP EL34)

[20cent]

Bonsoir !

Je sais pas si j'aurais le courage de tout refaire en turretboard , je vais voir une fois que tout sera démonté. En effet le PCB tient par les soudures des socles, mais pas que ! Il y a aussi 2 petites vis avec des entretoises, reliées au chassis

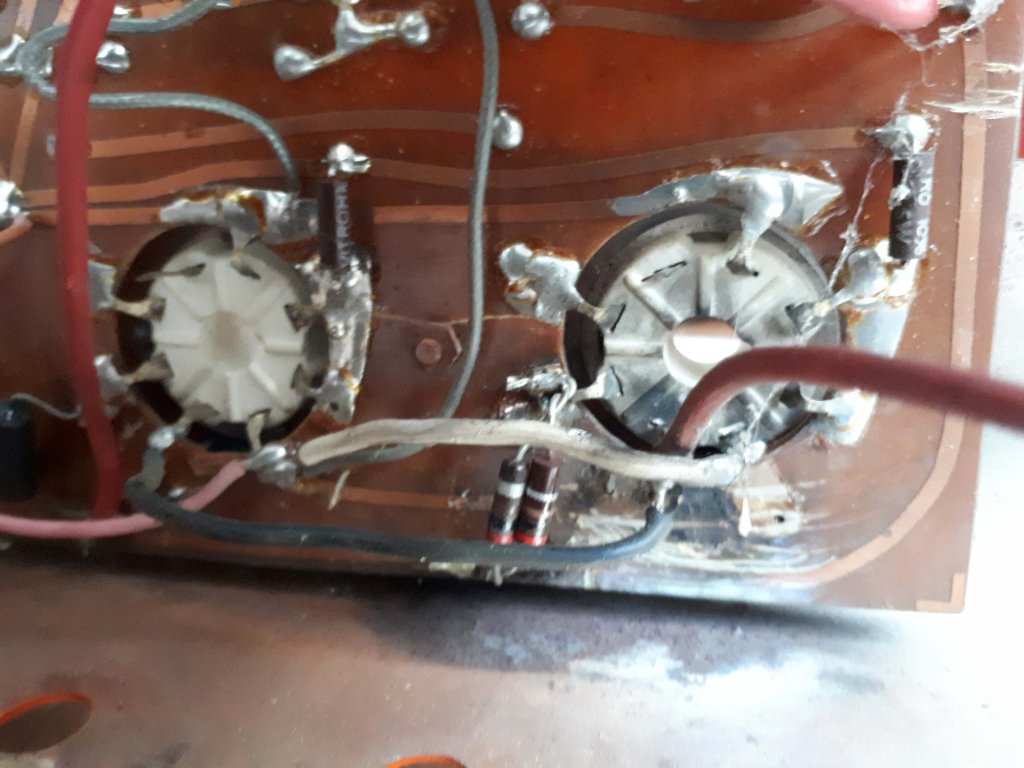

Petit gros plan sur le socle 'cramé', là ou les Rg2 sont zarbis , c'est bien des 200 Ohms en // .

D'ailleurs ptites questions :
J'hésite à changer les socles, que choisir ? Bakélite ou céramique ? Des avis ?
Je pense changer aussi les Résistances G2, quelles puissances prendre ? 2W ? 5W ? 10 W ? Je ne me rends pas trop compte des variations de courant et de sa valeur max

Je continues mes devis pour changer les capas

Merci !

[Pote Gui]

La bakélite, ça risque d'être dur à trouver à mon avis... Micalex chez Belton ou céramique ailleurs, peu importe.

Pour la g2, ça dépend du tube, des tensions en jeu, etc... : mais 2W c'est un minimum. De toute façon, tu ne perds rien à mettre plus sauf de place !

[Rimlock]

J'avais vu ces deux là !

Tu as ces sockets à longues pattes qui pourraient aller :

https://www.tube-town.net/ttstore/belto ... leads.html

[20cent]

Et bonsoir !

Ok cool pour les supports de tubes, je verrais au moment de la commande des nouveaux électrochimiques, je vais voir aussi si je peux mettre des Snap-in. Et mini 2W pour les RG2, c'est noté

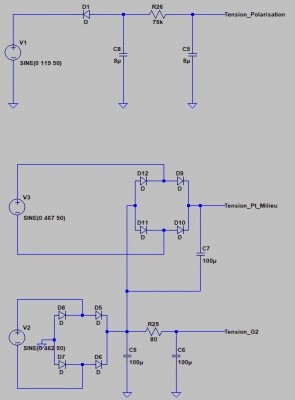

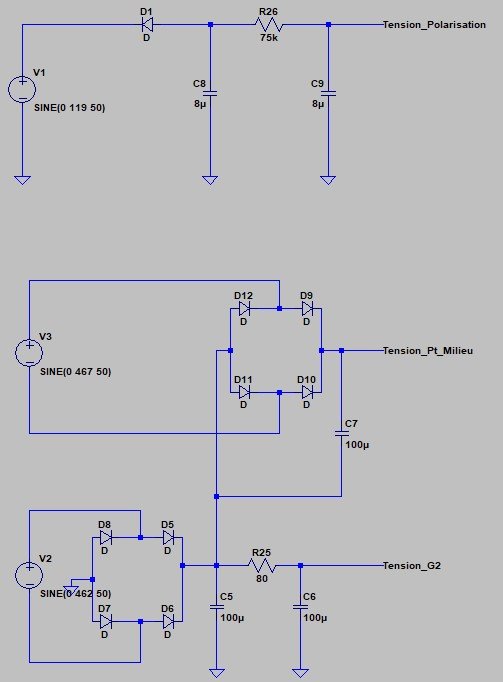

Je vous transmet les modélisations LTSPICE de la partie alim :

Le filtrage est vraiment léger je trouve, sur mes SE, je met une ribambelle de cellule RC.

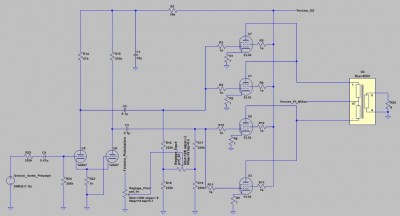

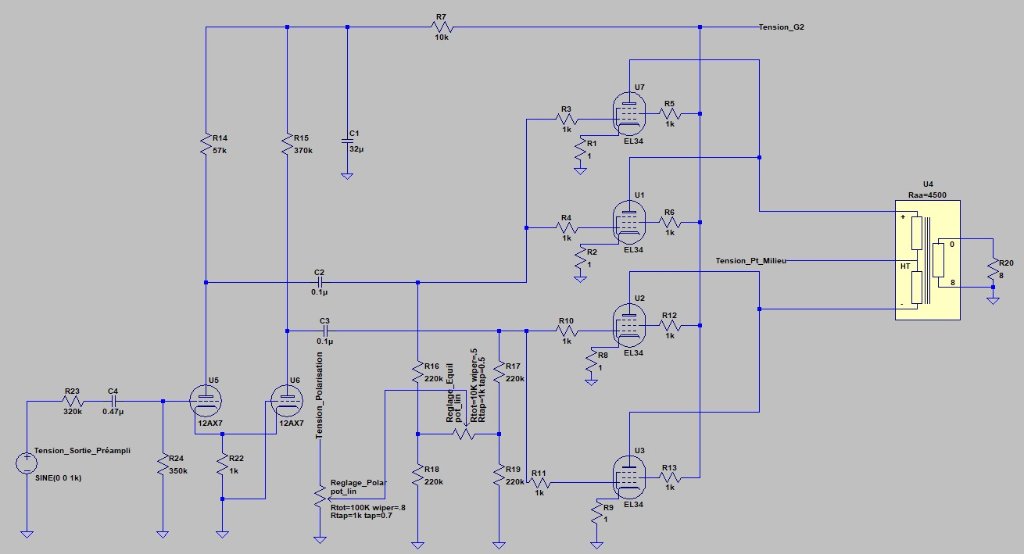

Et la partie puissance :

C'est mon premier PushPull à tension de bias fixe: je découvre !! (et classe B n'en parlons pas !).
Les valeurs de tension sont celles à vide du transformateur, donc certainement moins une fois en charge. Mais reste à savoir combien pour la tension d'anode ? les tubes EL34 que j'ai sont des JJ, j'aimerais rester sous la barrière des 800V , m'embêterais de faire flasher mon quartet

[bilbo_moria]

Oui, un SE est plus sensible aux ronflements dus à un filtrage un peu faible qu'un PP.
Perso, ce sont les 2 x 8uF sur le filtrage de bias qui me semblent faible (à voir si ça ronfle ou pas)

[Rimlock]

Le déphaseur est très bizarre (pour ne pas dire pourri ! ). C'est vraiment à l'économie de composants !

Le réglage de bias est dangereux, il n'y a pas de résistance de pied et donc tu peux descendre à zéro V ! Je modifierais ça d'office ! Par exemple potar de 50k avec 47k en pied.

[bilbo_moria]

Le réglage de bias est dangereux, il n'y a pas de résistance de pied et donc tu peux descendre à zéro V ! Je modifierais ça d'office ! Par exemple potar de 50k avec 47k en pied.

Disons qu'il vaut mieux y aller calme et serein, quoi

[20cent]

Bonjour,
Le démontage continue doucement, je mettrais bientôt des photos !
J'ai retiré les socles du chassis et je vois maintenant les 2 cotés du PCB de puissance : ya eu du dégats !
Et j'ai atteint le pcb du préamp, le résultat est plutôt correct Il y a plein de transistors, du coup, je devine à peine le fonctionnement
C'est propre mais il y a un condo tout boursouflé qui a fuit, d'où la baisse de gain d'une des entrées peut être ?

Pour l'instant, je continue le démontage et je me pose pas mal de questions : faire une resto pure stock ? faire une resto modifiée (turret board, power scaling, etc) ? Garder quelques éléments (transfos) et partir sur un autre schéma full tube (Fender, Marschall, ...)?

A Bientôt !

[20cent]

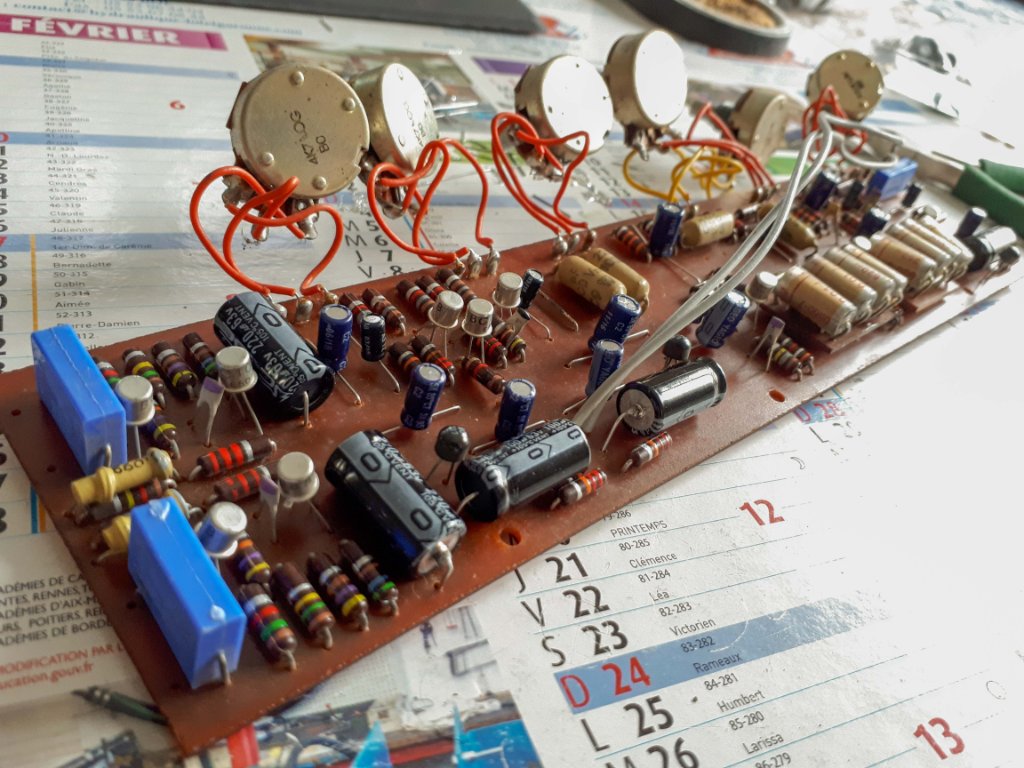

Voilà la carte préamp :

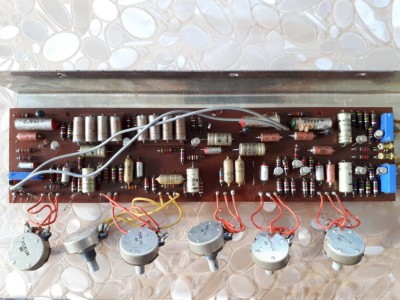

Le dessus (entrées à droite) :

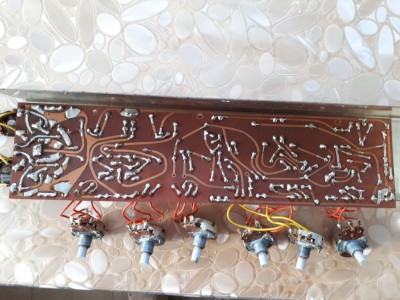

Le dessous :

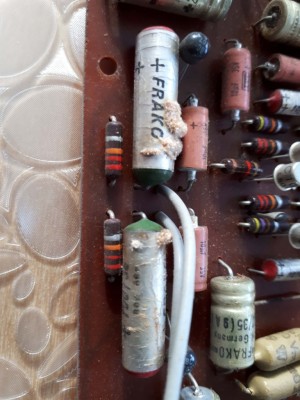

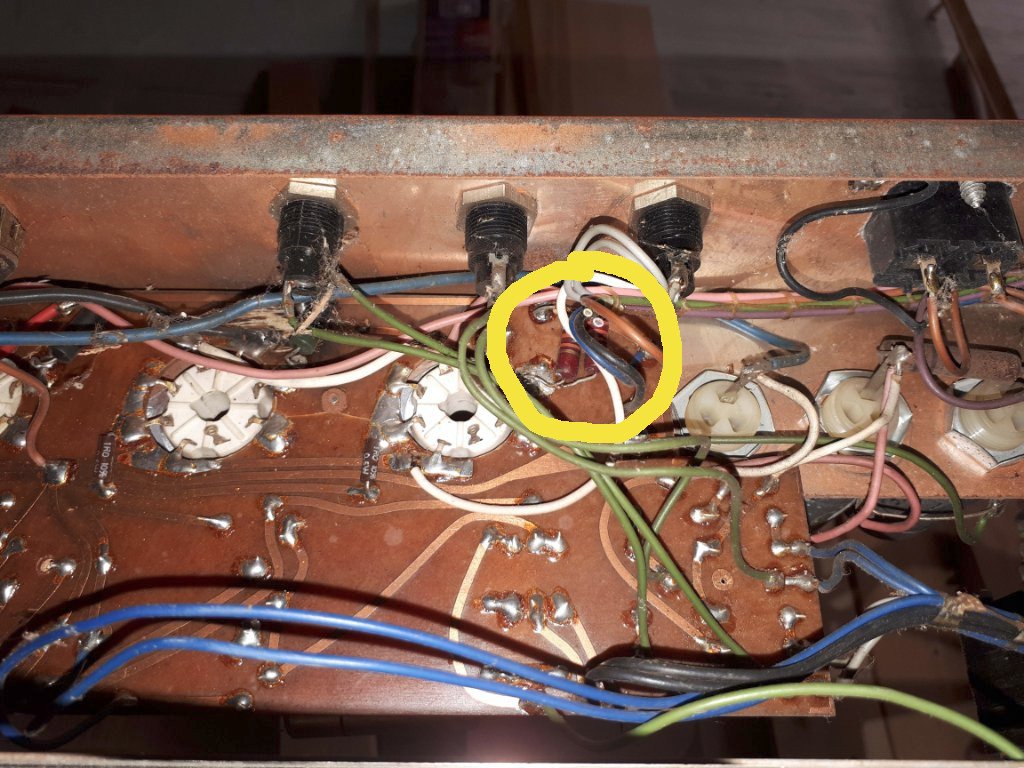

Et les condos malades, ils sont sur la ligne d'alim des transistors d'entrées:

[Pote Gui]

Change tous les chimiques sans te poser de questions. C'est la meilleure chose à faire pour commencer.

[20cent]

All right !

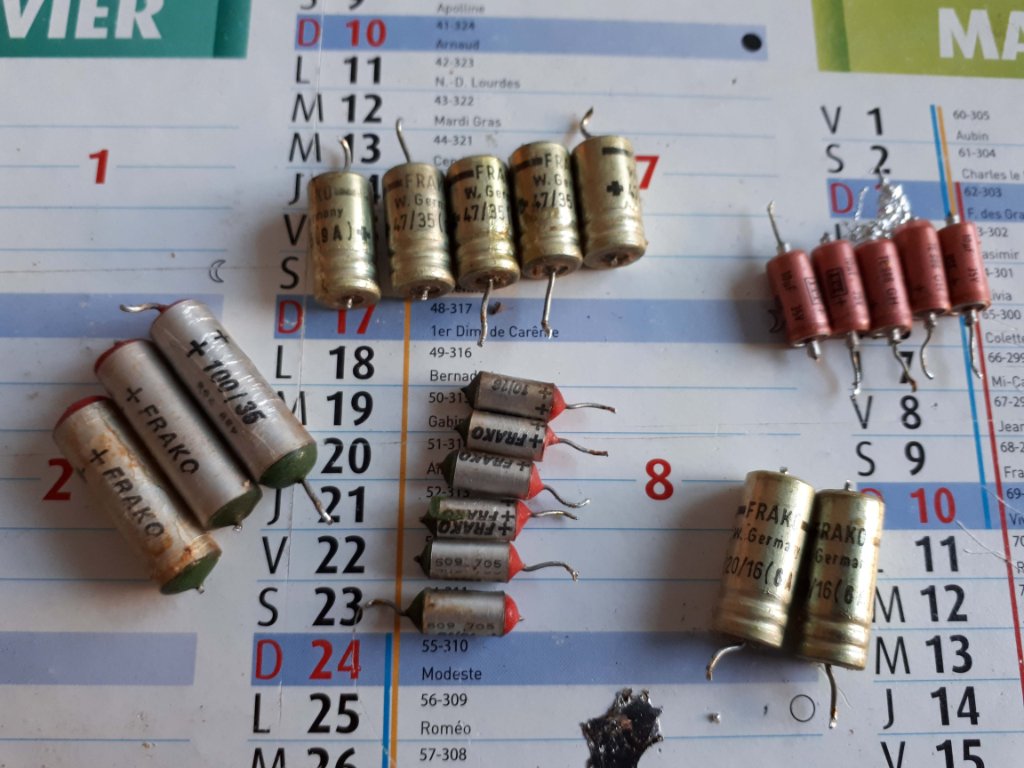

Suppression des condos chimiques de la carte préamplificatrice :

Pure vintage condo full mojo

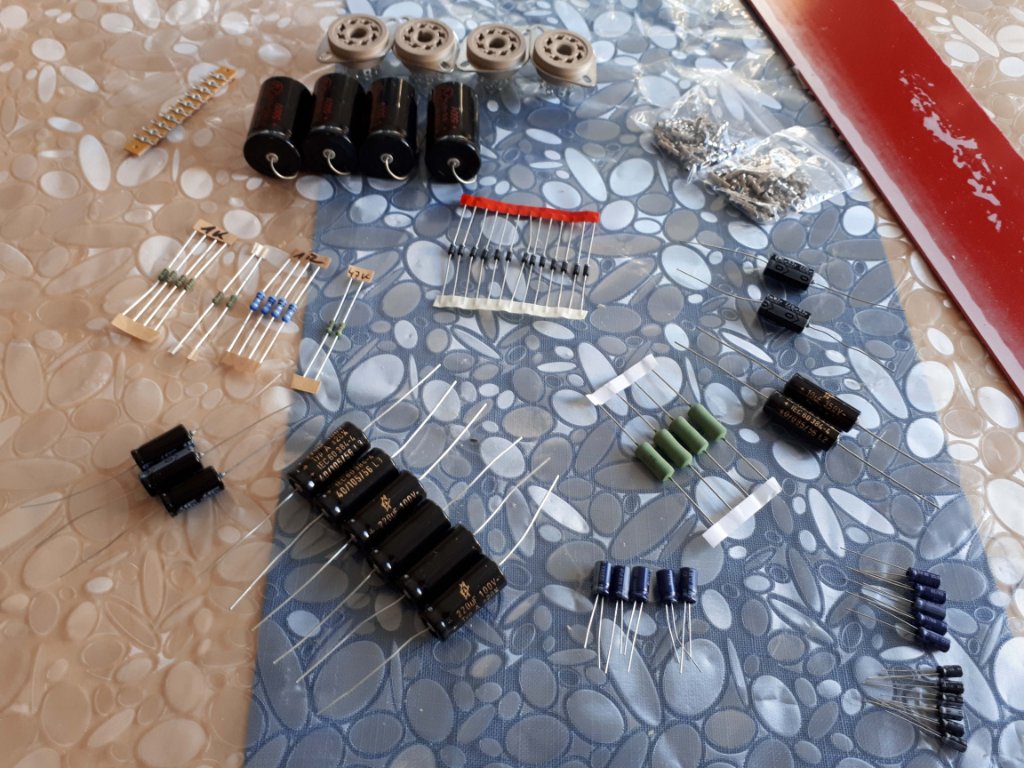

Et réception de ma commande, je vais tenter de refaire la partie puissance en turret board (le pcb est trop malade de mon point de vue) :

Je laisse le déphaseur avec la 12AX7 sur la carte, et je refais la partie redressement, filtrage des 3 alims à neuf.
Je vais aussi pouvoir changer tous les chimiques de la carte préampli
Du boulot en perspective !

[Pote Gui]

Allez hop ! Au boulot !

[bilbo_moria]

[Rimlock]

J'espère que tu as bien repéré le sens des chimiques avant démontage

[20cent]

Bonsoir!

Alors les petites nouvelles du Gun :
Les condos chimiques ont été changés sur la carte préampli,

difficile de trouver certaines valeurs identiques à l'original, du coup j'ai pris des valeurs de tensions plus grandes (rigolo comme ils sont quand même plus petits ). Les potars seront changés si besoin, une fois l'ampli testé.

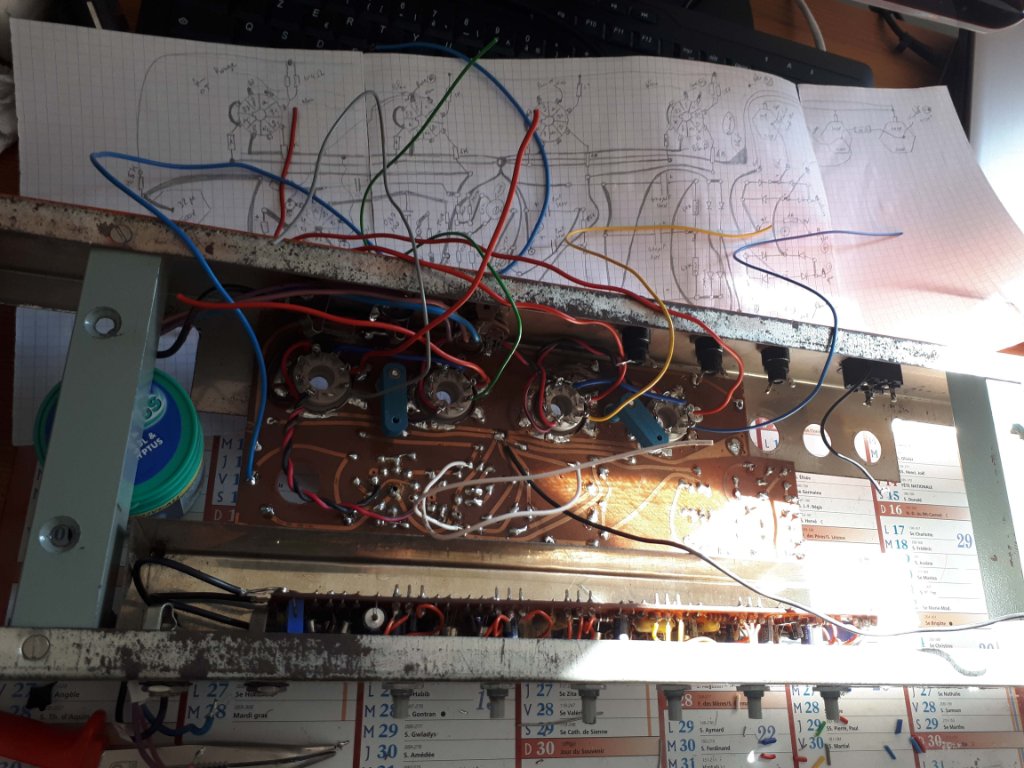

J'ai changé les socles octales avec la visserie 'du bord' (confinement oblige) par des neufs, ils sont très pratiques, chaque patte possède 2 trous pour venir y souder des pattes de composant ou des fils. Le repiquage des fils des filaments est facilité

Par contre, c'est un beau bordel , je vais essayer de nettoyer tout ça quand j'aurais avancé

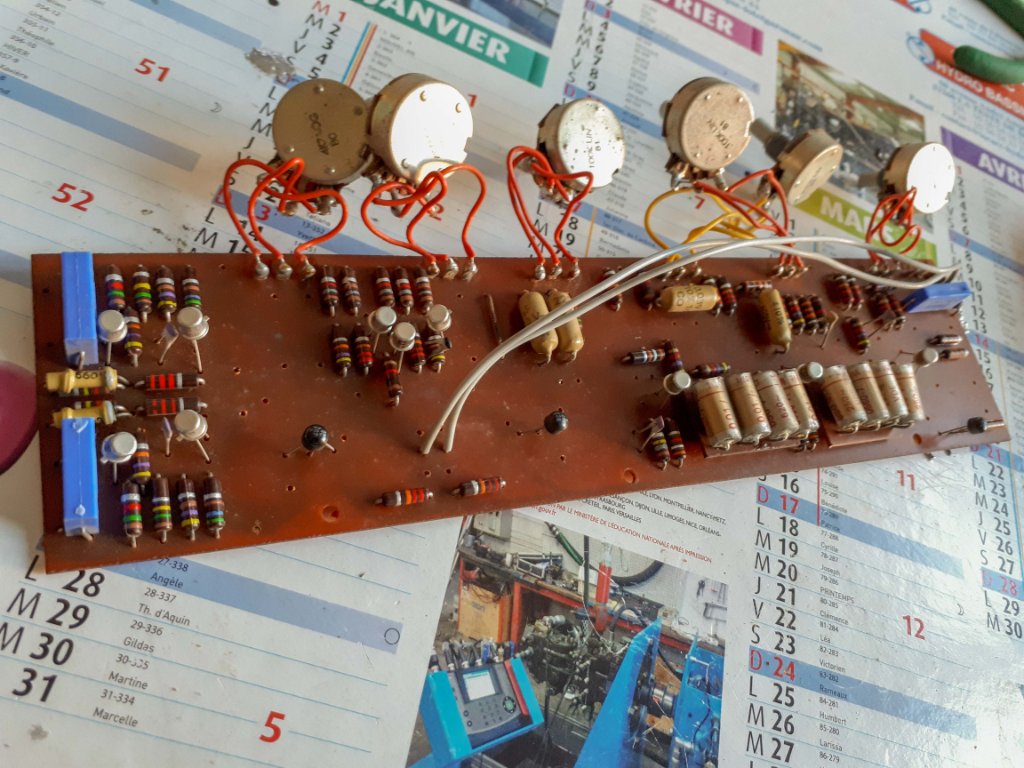

Et puis j'ai fabriqué la "turret board" aussi :

Après avoir fait un plan sous Publisher, j'ai percé la plaque et sertis les tourets. Pas trop difficile, j'ai utilisé un pointeau pour les sertir.

J'ai une question, j'ai vraiment beaucoup de mal à souder sur les tourets, j'ai essayé 2 fers, un de 30 W et un de 80W, même résultat : le touret chauffe bien mais l'étain (plombé) n'adhère pas, ça perle et ça crame, avez-vous une solution (les tourets viennent de Tube Town et je les ai tous passé à la paille de fer, pas de changement.

Reste à faire :
Souder les composants sur la turret board
Remonter les transfo sur le chassis.
Finir le cablâge
Faire les checks tensions
Cabler ma dummy-load
Mettre les tubes
Et tester
