Projet G5

Cool, on va suivre ça !

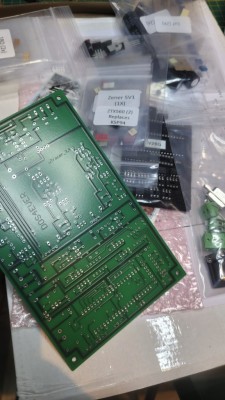

J'ai reçu le kit, très bien foutu, le concepteur est charmant et le manuel est imprimé et relié.

Ça a l'air vraiment bien étudié cet appareil. Dommage de l'avoir bridé à 400V . Pour notre usage 500V aurait mieux été.
Donc si on a bien compris , ce n'est pas tout de suite qu'on va te revoir, Matthieu

Il y a une version à 1000V mais un peu plus cher, je pense que 400v ça couvre quand même pas mal notre utilisation. J'aurais pas craché sur 500v mais bon c'est déjà pas mal. Le metrix ne monte pas à 500v non plus et pourtant il me sert déjà pas mal.

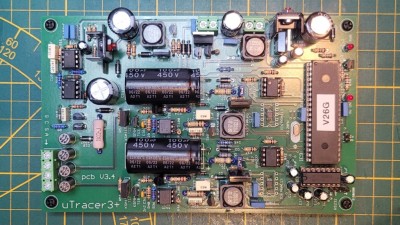

Après une nuit supplémentaire, le montage est terminé.
Il faut compter bien 8h pour le montage car chaque étape permet de vérifier la partie du schéma monté.
Le kit est bien foutu, et bien documenté. Difficile de faire une erreur, même si j'ai réussi à monter un condo à l'envers lol
J'ai réussi à installer le programme sur un pc portable Linux avec wine, ça fonctionne facilement (avec un adaptateur rs232/usb).

Dernière étape encore, la calibration de la machine, et le raccordement avec 1 ou deux sockets.

Félicitations : un travail de pro !

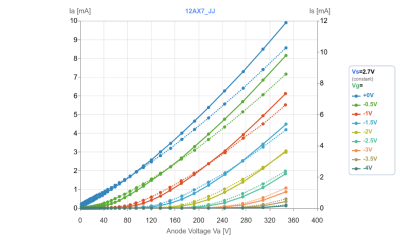

La calibration est faite, reste à connecter demain deux sockets histoire de tester qq tubes de puissance en octal et qq 12AX7 en noval, ça sera déjà pas mal pour les tests.

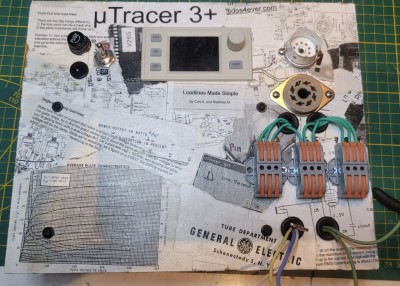

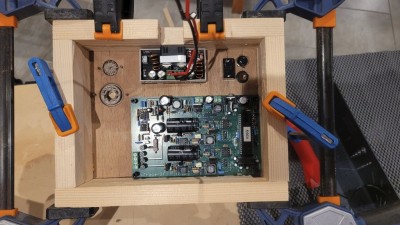

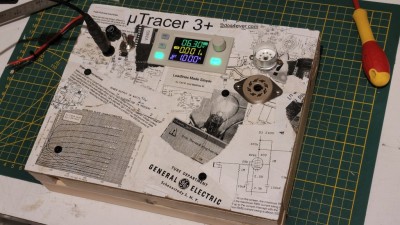

Je me permet un double post pour vous présenter la boite provisoire faite avec le petit dernier pour son activité vernis colle !

J'ai reçu mes WAGO interconnect pour facilement changer les combinaisons en attendant de faire un boitier digne de ce nom avec des rotoswitchs.

J'ai pu faire mes 1ers tests alors même que le montage n'est pas encore complètement fignolé.
J'ai récupéré ainsi quelques données pour faire joujou avec dans un autre site connexe très intéressant

http://utracer.boffin.nl/

Il suffit d'importer les données dans le signet IMPORT, même pas besoin du uTracer, avec les données que je vous donne. Et de décocher "Resample X-axis" AVANT de charger le fichier.

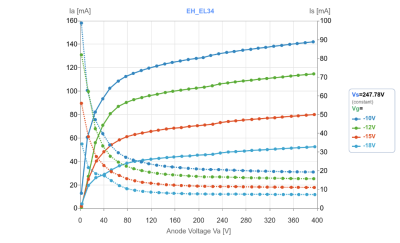

On obtient ça : Ia : triode 1, Is : triode 2

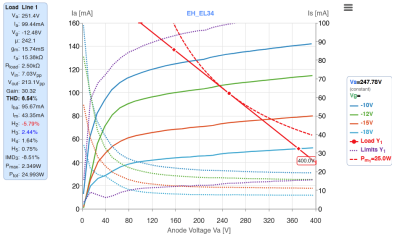

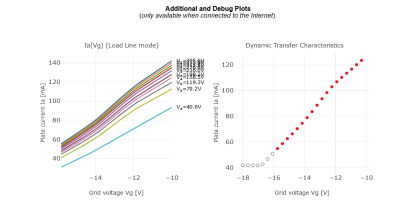

Et ça : Mais surtout on peut direct tracer les droites de charges, obtenir Ra, les courbes de transfert dynamique etc... ! Bref une mine d'or !

Un bon moment que j'étais pas venu trainer par là ... Mais bravo, Mc ! Ca a l'air top ce traçeur !

Bon, pour des tubes comme les KT88, 90,120 ou 150 ... etc, la version 3 est-elle suffisante, ou bien vaudrait-il mieux choisir la nouvelle version à 1000V ?

Ca a l'air super, ce truc !

louphil a écrit : 21 janv. 2025, 9:46 Un bon moment que j'étais pas venu trainer par là ... Mais bravo, Mc ! Ca a l'air top ce traçeur !

Bon, pour des tubes comme les KT88, 90,120 ou 150 ... etc, la version 3 est-elle suffisante, ou bien vaudrait-il mieux choisir la nouvelle version à 1000V ?

Je vais testé avec une kt88, mais déjà ce que je peux te faire comme retour c'est que uTracer3+ est limité à 200mA et en fait c'est plus ça le 'problème'.
Qd tu traces la courbe à Vg=0 rien qu'avec une El34 tu atteint la limitation, ça n'empêche pas de commencer ton tracé à Vg=-7V mais c'est un peu dommage.
Donc si c'était à refaire je prendrais la V6.
mais c'est déjà suffisant pour plein de choses, tests rapide 12ax7, apparaiage etc... et tu peux sortir un paquet de courbes différentes !

C'est vraiment bien ces résultats, Matthieu. Pour voir j'ai testé la même config d'EL34 avec le traceur online VTADIY en entrant les mêmes données et le résultat est le suivant ( mais avec beaucoup moins de détails !):

Pour ceux qui voudraient faire fonctionner uTracer sous Wine, petite explication sur les ports série DANS wine... https://civade.com/post/2025/01/09/Les- ... -sous-Wine

J'en monte un en même temps que MC et on échange pas mal sur le sujet. La mise en boite n'est pas encore terminée, mais probablement ce weekend si les supports de tubes sont arrivés !

Il est possible de pousser uTracer au delà de 200ma moyennant modifications.
CF:
* https://www.dos4ever.com/uTracerNoteboo ... html#boost (nécessaire pour passer la modif suivante)
* https://www.dos4ever.com/uTracerNoteboo ... l#Current2 (modif 750ma à 1A)

A suivre...
