[PREAMP] Nouveau projet : préampli G5

[McColson]

Pour le schéma vous voulez que je teste sur le proto encore 2-3 trucs ou pas ?
Qu'est ce que vous pensez de la topologie avec les modules ampli et simul hp ?
Je pensais attaquer le routage sous kicad dans la semaine prochaine.
Du coup je préfère qu'on fixe un peu le schéma avant d'attaquer.

[bilbo_moria]

Bravo : à la fois passionnant ce projet, et bien dynamique, ça fourmille d'idées !!!

[Lemontheo]

Je dirais que c’est bon. En dimensions pour que ça reste contenu au niveau prix, tu peux même monter à 100x100mm. C’est le même tarif jusqu’à ces dimensions Max.

Je m’interroge quant aux nombre de switchs. Si on trouve une solution pour le classD, on est déjà à 3 (boost, ground/lift, cab sim). D’après mes expérimentations, je conseille l’ajout d’un stand-by. (Sur mon montage, le psu nixie avait tendance à bien s’emballer avec les tubes froids. À confirmer par Arnaud. ) D’ailleurs ce switch pourrait commander le classd.

[McColson]

Le boîtier fait 180mm de long donc pour que les potars soient dessus, il va falloir prévoir plus que 100x100 et comme il faut de la place pour le pcb tube, je table plus pour 60mm x 170mm avec une découpe pour la vis du milieu.

[Lemontheo]

Je viens d'aller voir chez Elecrow, un site de fabrication de pcb que j'utilise, et pour 10 plaques 170x60mm, 36€ fdpin... Pas cher!

Je me posais la question de la manière dont le pcb "tube" va s'arrimer sur le pcb "pots". Si ce ne sont que des pins, quid de la résistance mécanique?

[a-wai]

Il faut bien sur une fixation mécanique, pour ma part j'ai opté pour ces petites équerres (une à chaque bout du PCB), je vous en dirai des nouvelles quand j'aurai reçu et monté mon préamp (d'ici la fin du mois, inch'allah)

[McColson]

Je pensais mettre une équerre en bas du pcb tube pour le fixer au boitier à l'opposé des prises jack et des potars.

[McColson]

Je pensais mettre une équerre en bas du pcb tube pour le fixer au boitier à l'opposé des prises jack et des potars.

EDIT :

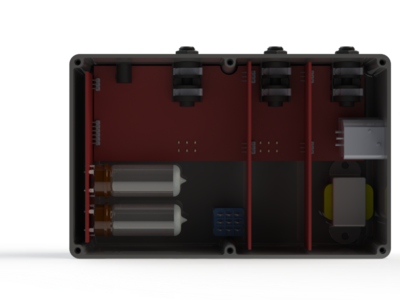

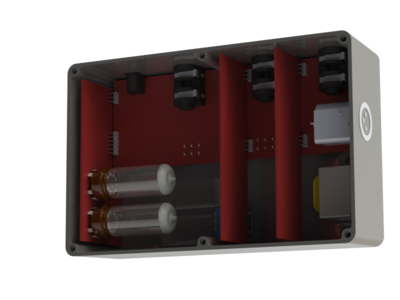

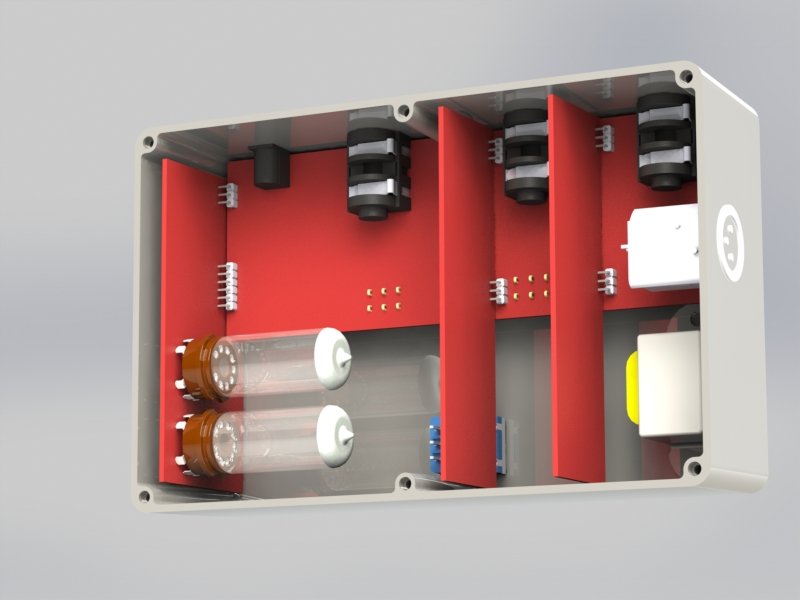

Bon j'ai revu l'organisation dans le boitier, ça semble un peu mieux, et avec des PCB rectangulaires sans trop de découpes ou de dimensions exotiques.
Je pense que je vais travailler sur cette base pour Kicad.

Le pcb principal accueillera les prises, le tone stack, les potars, les mini-switchs, et les cartes optionnelles : ampli 40W et simulHP, j'abandonne l'idée de faire une carte pour l'USB, j'ai déjà trop mal au crane !
Pour la sortie XLR, je l'ai prévue sur un petit pcb (qui n'apparait pas sur la simulation) qui sera souder au cul de la prise XLR. Vu l'angle particulier des côtés du boitier, c'était ingérable à placer sur le PCB.

[a-wai]

Ça parait très bien tout ça

[McColson]

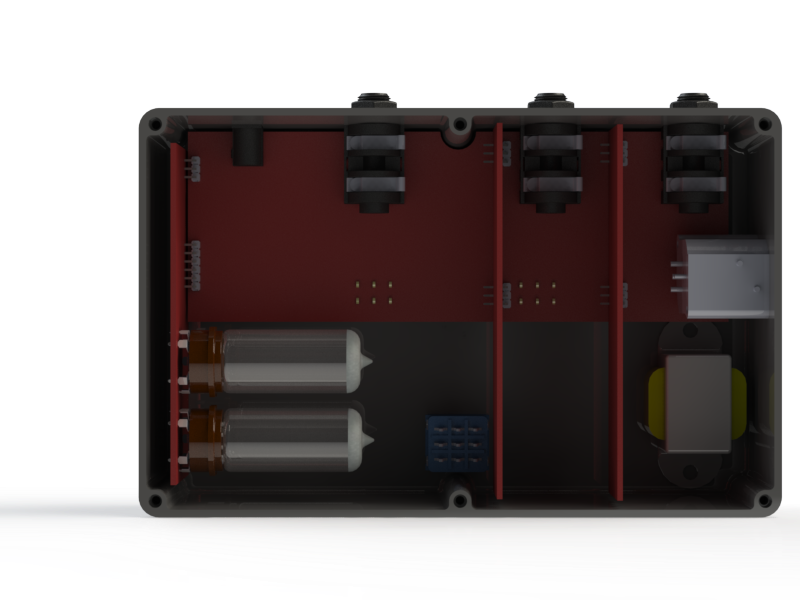

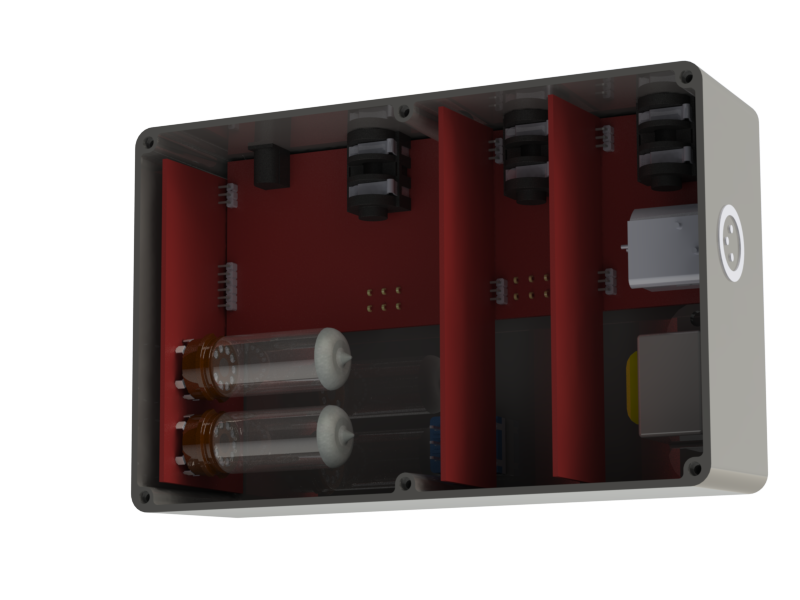

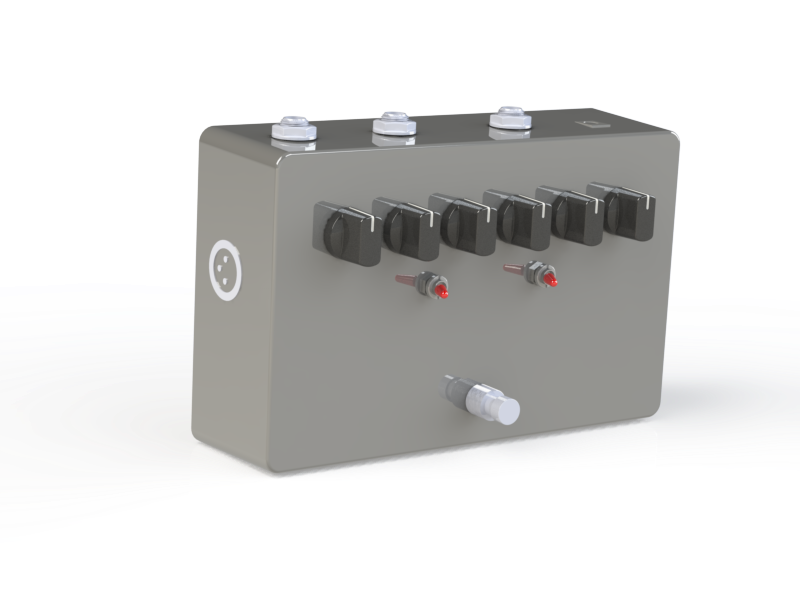

Et quand j'allume la lumière ça donne ça

[Lemontheo]

Beaucoup mieux cette nouvelle implantation

[McColson]

Oui je trouve aussi, faut pas hésiter à me donner votre avis et des idées pour améliorer le truc avant que je commence à router tout ça.

Je me demande juste si les fils du 125A iront jusqu'au PCB tube ... ou si il faudra les rallonger...

Quelques dimensions :

PCB principal : 165x58mm
PCB tubes : 100x48mm
PCB ampli et simulHP : 110x34mm

Evidemment en fonction des possibilités j'essayerais de faire plus petit.

[a-wai]

Je vais peut-être dire une connerie, mais il me semble que les hammond 125 PP n'ont pas de fils, sortie sur cosses uniquement

[McColson]

Après vérifications je crois que côté secondaire c'est sur cosse, coté primaire ce sont des fils... qui devront aller jusqu'au pcb tube.
Sur mon 125C j'ai environ 15cm, ça risque d'être pile poil !

[Lemontheo]

citation des datasheets:
Open style with minimum 5" long primary leads, secondary solder lugs for convenient secondary connections

5" soit 12,7cm...

Au fait, pas certain qu'on ait besoin de 110x34 pour le pcb ampli...
