Tete d'ampli 3 canaux single ended : mon nouveau projet !

[fxdfxd]

Hello

Bon, ca y est, je m'y remets, apres avoir laissé la bete en plan qq temps, je continue le montage...

J'ai finalement cablé l'alimentation de la partie puissance, par contre la tension que j'obtiens avec un condo de 100µF (tension a vide), me parait un petit peu elevée : 430V !
J'aurais plutot tablé sur un 350V, du coup ma capa de filtrage, que je pensais bien dimensionnée, me fait un peu peur avec son rating de 450V.

J'ai loupé un truc ou bien ?

-fx

Edit : J'ai mesuré la tension aux bornes du pont redresseur, sans enclencher le standby, la tension est d'environ 290V continu, pour 320V alternatif en sortie du transfo

Edit 2 : Bon j'ai testé sans le condo, la tension est bonne, 290V, donc c'est mon condo qui est mort, c'est bien ca ? Comment je peux le verifier sans outillage special ?
Si c'est ca ca fait chier, je l'ai attendu 2 mois chez banzai, et la il ne marche pas, je vais etre obligé de recommander rien que pour ca


je rapelle le schema de l'alim :

[vitriol82]

J'ai finalement cablé l'alimentation de la partie puissance, par contre la tension que j'obtiens avec un condo de 100µF (tension a vide), me parait un petit peu elevée : 430V !

RHOOOO!!!, vas voir le test du transfo du G5V3, on a bien 445Vdc à vide, il est où le pb???, avec 7H faut au moins 40 mA de débit

[fxdfxd]

Bon, tu me rassures, mais qu'un petit peu, tu trouves ca normal que j'ai une telle différence de tension avec et sans le condo (430V/290V) ?
Ca vient de quoi ?

merci
-fx

[vitriol82]

Ben c'est normal, à 290V c'est la résultante continue rms d'un signal redressé bi alternance ( c'est ni de l'alternatif, ni du continu, alors le multimètre fait ce qu'il peut, t'as qu'à lire en alternatif la sortie de pont de diodes sans capa, t'auras une autre valeur, c'est du pseudo DC + AC)
et 430V c'est lié au filtrage de la capa où la composante alternative est quasimment nulle

[fxdfxd]

ok, merci pour l'explication, qui est tout a fait logique en plus

Bon, ben ecoute alors ca me rassure, ca veut dire que pour le moment tout fonctionne au niveau des alims, mes systemes de decharge des condos fonctionnent bien, les LED restent allumées a peu pres 1min, et s'eteigne a moins de 2V, donc c'est tout bon !

Sinon il me reste maintenant a tester mon systeme de bias, puis a alimenter mes filaments de preampli, pour ca il faut que je fasse faire un nouveau PCB par McColson, qui est deja dans les starting blocks pour me le realiser

Merci
-fx

[francoix]

Ceci dit, ta capa de 100uf/450V est quand même très limite en tension admissible!

soit tu mets deux capas de 200uf/350V en série avec sur chacune une R de 220k en //, soit tu change ton condo pour un 500V minimum.
Enfin ca me parait plus raisonnable!

[vitriol82]

Pas du tout, il va etre aux alentours des 300/350V en fonction de la conso

[francoix]

ha c'était une mesure à vide?
au temps pour moi! j'avais mal lu!!

[tazzon]

Bien, bien, bien, enfin de l'action du coté de chez fx , je suis toujours à la lecture du topic, j'attend de voir le résultat .

[vitriol82]

Et d'ailleurs je n'aime pas son stand by, la led devrait etre aux bornes de la capa et non avant la self.

[tazzon]

...la led devrait etre aux bornes de la capa...

Mouai, je sais pas si ça change grand chose. Tu peux expliquer ?
100Ω << 220kΩ alors avant après ? je vois pas .

[vitriol82]

1- Le pic de tension dû à la self induction de l'inductance à la rupture sèche d'alimentation
2- Par règle de l'art, on met toujours un organe de sécurité aux bornes les plus proches de la source

[fxdfxd]

1- Le pic de tension dû à la self induction de l'inductance à la rupture sèche d'alimentation
2- Par règle de l'art, on met toujours un organe de sécurité aux bornes les plus proches de la source

Ok, c'est vrai, mais est ce que c'est grave ou pas ?
Je veux dire, on m'a conseillé de mettre le standby AVANT la self, du coup pour mettre la LED apres, il m'aurait fallu un switch plus compliqué.
J'ai mesuré pour voir, et la LED s'eteint a moins de 2V aux bornes du condo, donc logiquement c'est pas trop mal, non ?

Si il faut changer, ca va me faire un sacré merdier, a savoir qu'il va falloir TOUT demonter, de A a Z

-fx

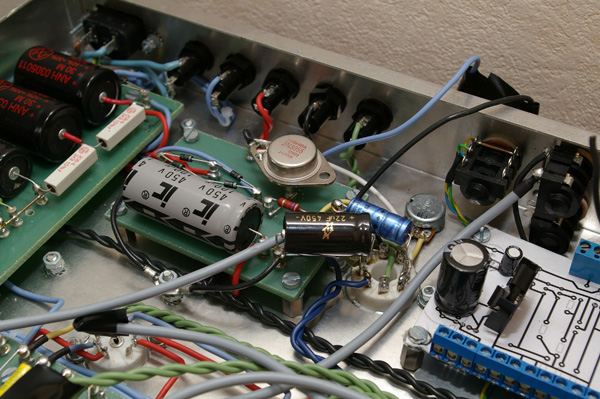

Edit : une petite photo de la partie puissance, et de sa plaque d'alim :

[vitriol82]

Nan continues, y'a pas de sushis, (tiens c'est à la mode en ce moment )

[francoix]

Ca fait plaisir ca commence enfin à être un peu plus le brodel
C'est bon signe on approche de la fin.
