[bilbo_moria]

'fectivement, je suis sur le c*, j'attendais un nouveau celebrity deathmatch Spinoo / Vitriol ...

[microwAves]

salut tout le monde!

desolé, ca avance pas trés vite, mais j'ai pratiquement fini la chasse au composants(me manque quelques resistances et les transfos).

Je suis en train de bosser un peu l'implantation, et je voulait savoir si ca posait un probleme de monter le tone stack directement sur les potards? essayant d'economiser les turrets, ca m'arrangerait!(j'en ai commandé qu'un sachet chez tube town, mais ca risque d'etre juste...), j'ai bien une plaque de terminal, mais je preferai l'utiliser pour autre chose!

je vous ferai des photos de l'avancement!

[f_da]

Non pas de problème. Ca simplifie même souvent le cablage. Je suis un adepte de ce type de cablage

[microwAves]

Salut tout le monde!!!

Non, je ne suis pas mort, l'ampli non plus, j'ai juste pris un retard considerable a cause de :
1) le boulot,
2) les finances pour certaine pieces(transfos... j'ai eu mal...)
3) la flemme.


mais la j'ai du temps donc je vais m'y remettre!

Donc là j'ai toute les pieces, les lampes, y me manque que le chassis.

J'ai cablé ma carte d'alim, ma carte de preamp etait faite, mais c'etait pas top(je suis tombé en rade de turret, donc j'ai du optimisé, et forcement, c'etait moche, donc j'ai tout repris a zero, et je suis en train de la refaire.)

Pour le chassis, je dois faire le plan, et là j'avoue que ca me soule...Pour la ptite histoire, j'ai un oncle qui a une societé qui travaille l'alu, donc il peut me faire mon chassis pour pas un rond, seulement il lui faut un plan normé et tout...Et j'ai toujours eu une sainte horreur du dessin industriel, donc ca traine un peu...


Ah et dernier soucis, il me manque un clamp pour un condo(les JJ 40/20/20/20, qui font 40mm), est ce que quelqu'un sait ou en trouver? J'ai pas envie de refaire une commande chez tube town juste pour ca quoi...


Derniere petite choses, où je prefere avoir confirmation:
Est ce que je peux remplacé des EL34 par des KT66? j'aurai tendance a dire oui, mais je ne suis pas un tube master!
j'ai deja prevu de faire des essay avec des el34 EI et svetlana, des jj KT77 et des EH 6CA7, ca je sais que c'est compatible, mais les KT66...

enfin voila, je vous tiens au jus et vous ferais des photos de l'avancement!!

[McColson]

Je sais pas où tu habites, mais dans un magasin d'electronique parisien style st quentin radio tu devrais trouver ton clamp.
Pour ce qui est de la KT66, cherche les datasheets et essaye de comparer avec les EL34, notamment la charge et la consommation qui va avec. Utilise TDSL de duncan, ça ira plus vite
Je suis en vacances et je refais mon ordi donc je suis pas trop dispo, comme tous les autres qui doivent profiter du soleil
Bon courage.

[microwAves]

Me revoila, avec quelques nouvelles :

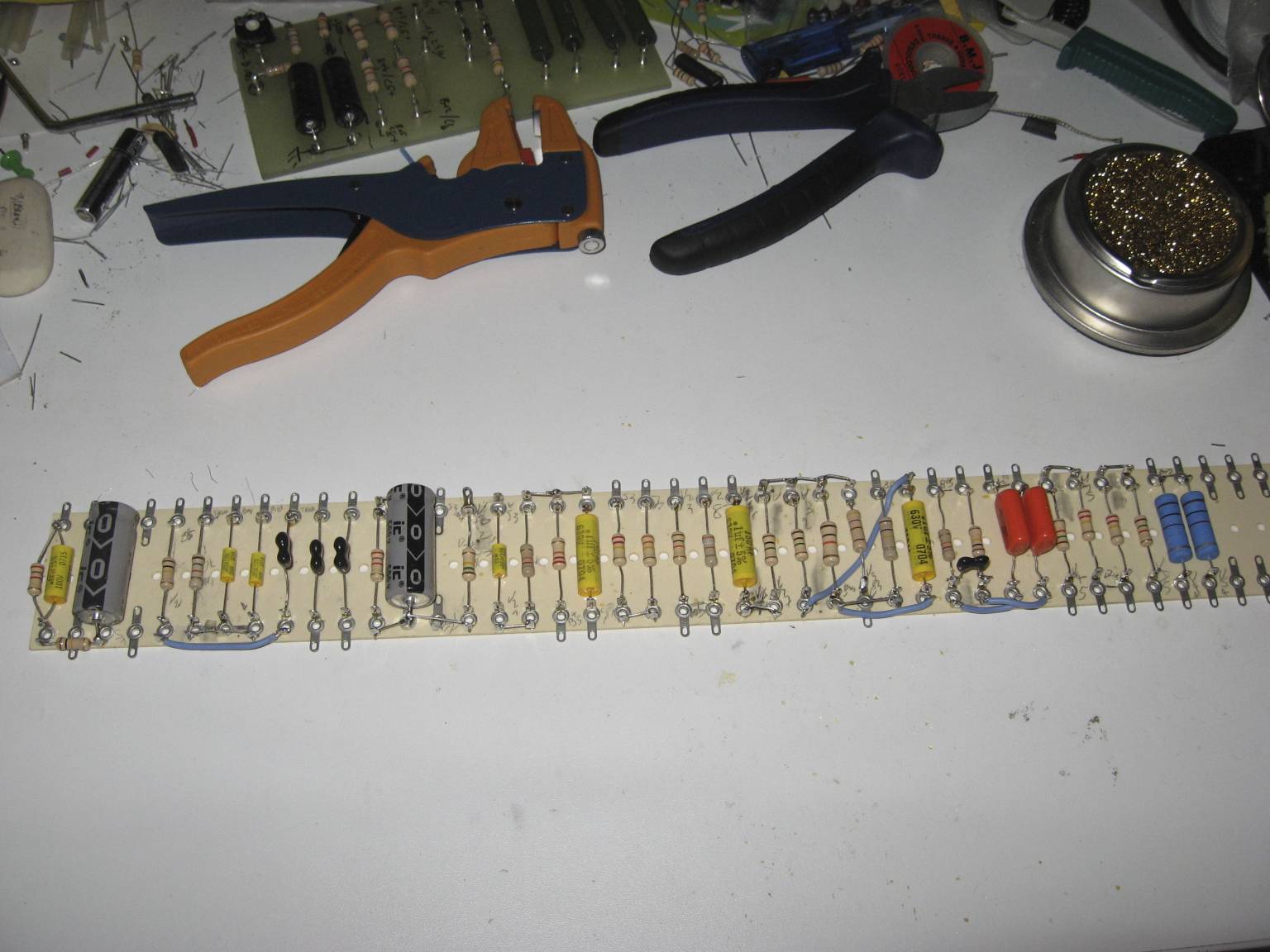

bon, j'ai soudé la carte principale cet aprem', c'est beaucoup plus propre que celle d'avant(celle la vous aurez pas de photos )

http://coleravih.free.fr/Gwen/IMG_0019.jpg

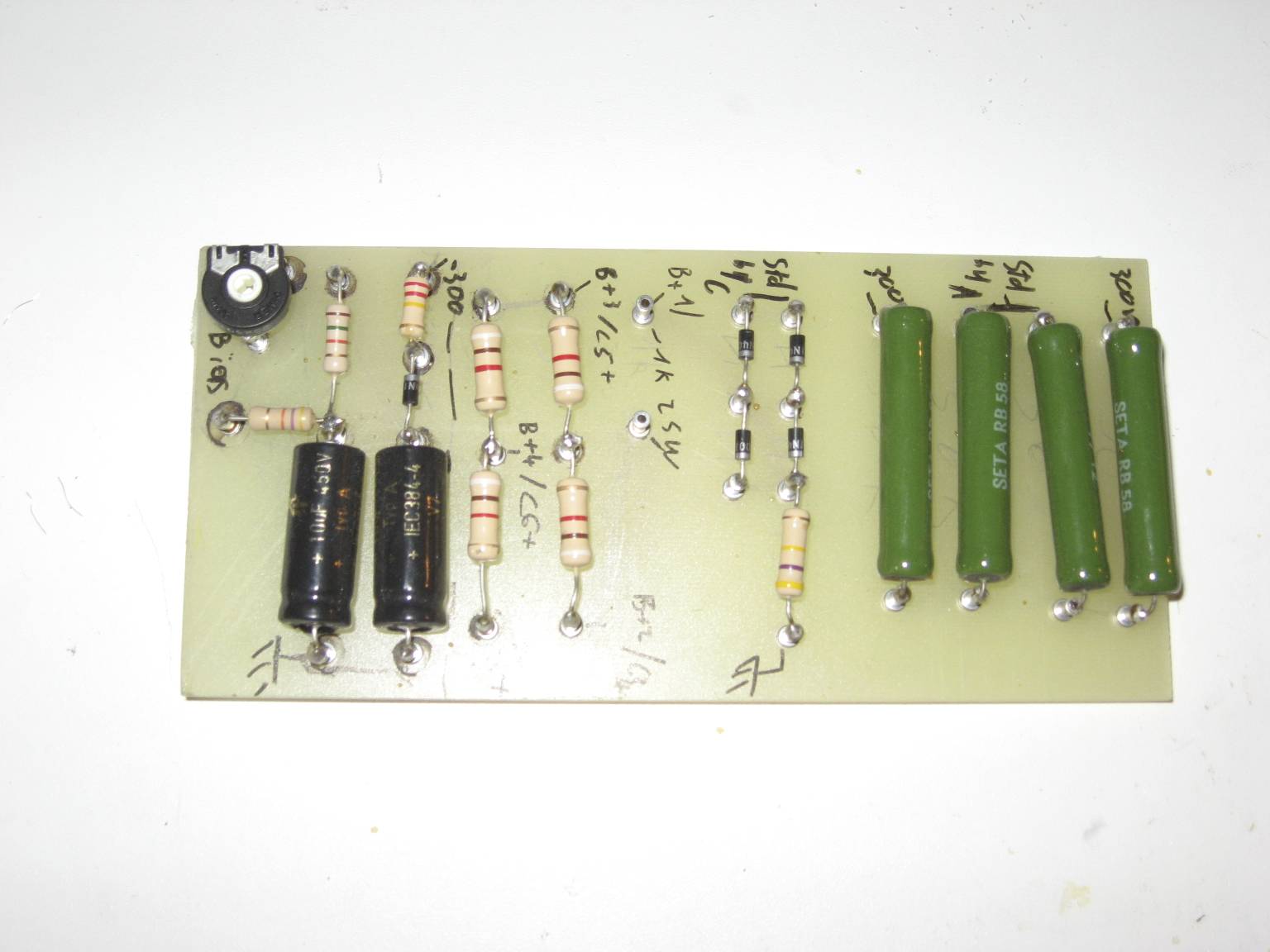

carte d'alim:

http://coleravih.free.fr/Gwen/IMG_0017.jpg

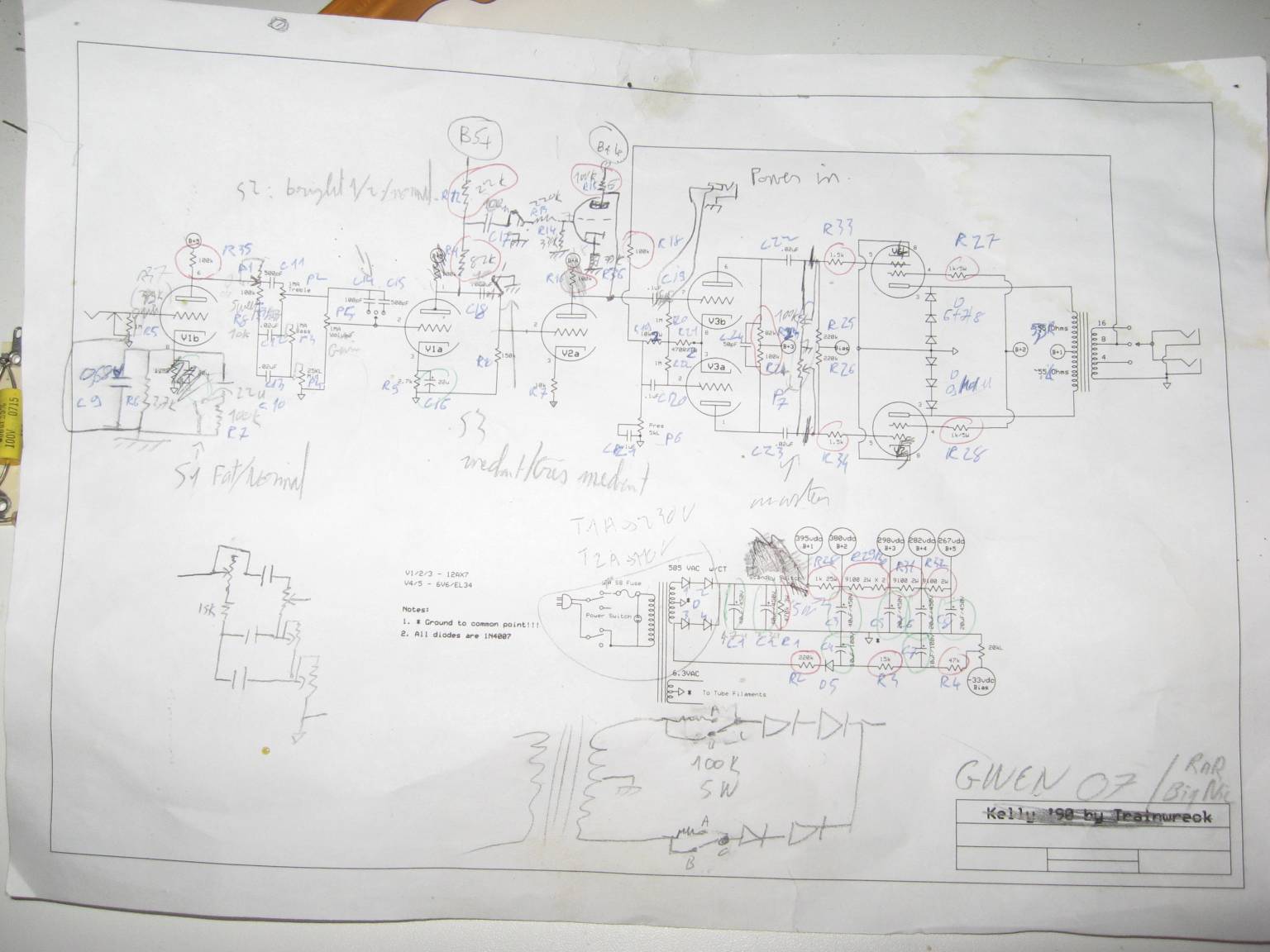

le schema (bon, pas fait sur ordi, c'est ma version papier plein de rature, si y'en a que ca interesse):

http://coleravih.free.fr/Gwen/IMG_0018.jpg



bon, ce WE je fait le plan du chassis, ca devrai etre fini avant fin septembre si tout va bien(mais je m'avance pas trop non plus )

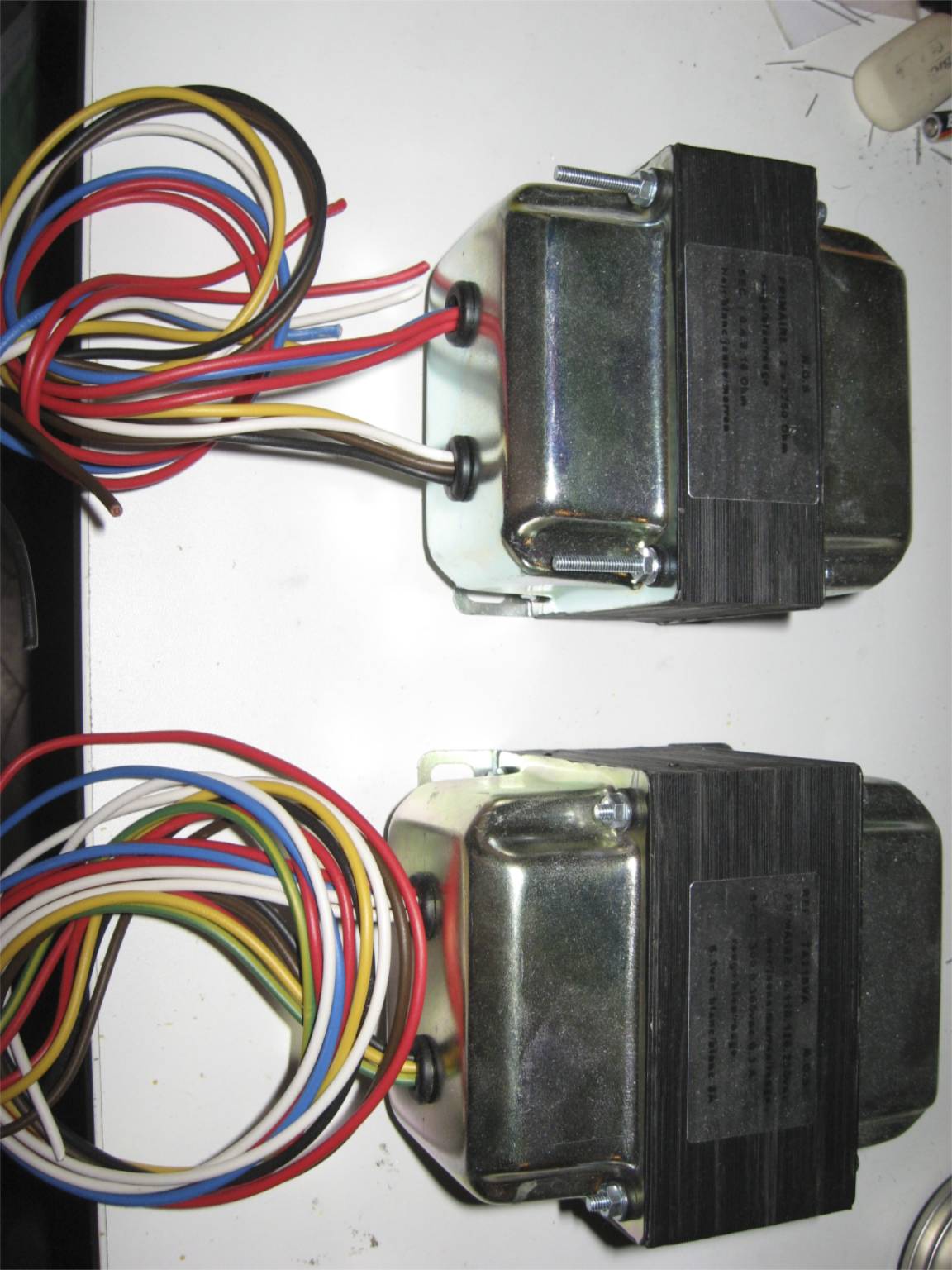

juste pour les yeux, les transfos (dimensionnés TRES large), bobinés par NOS:
http://coleravih.free.fr/Gwen/IMG_0022.jpg

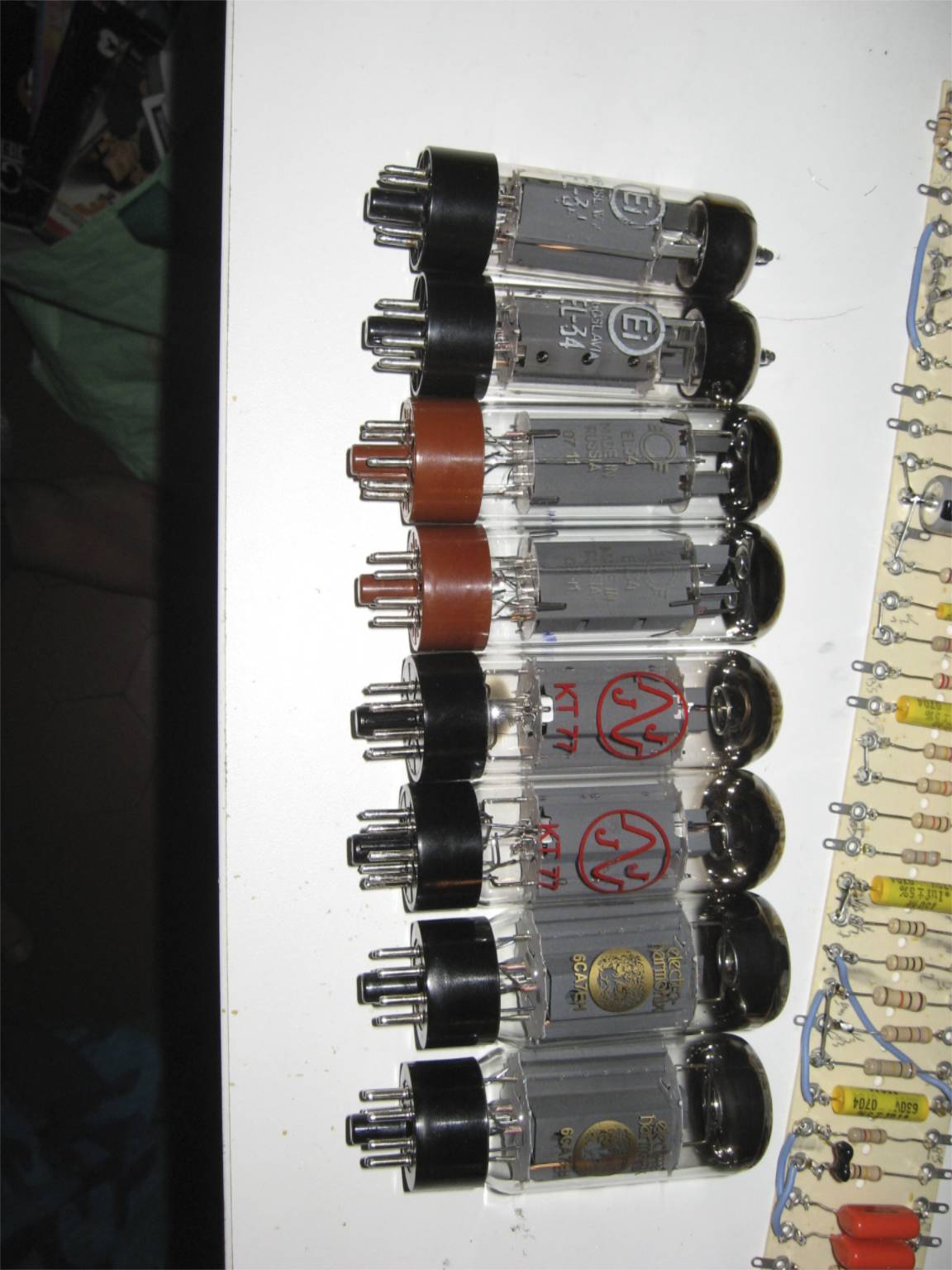

Les differentes lampes de puissance que je vais essayés dessus:

http://coleravih.free.fr/Gwen/IMG_0020.jpg

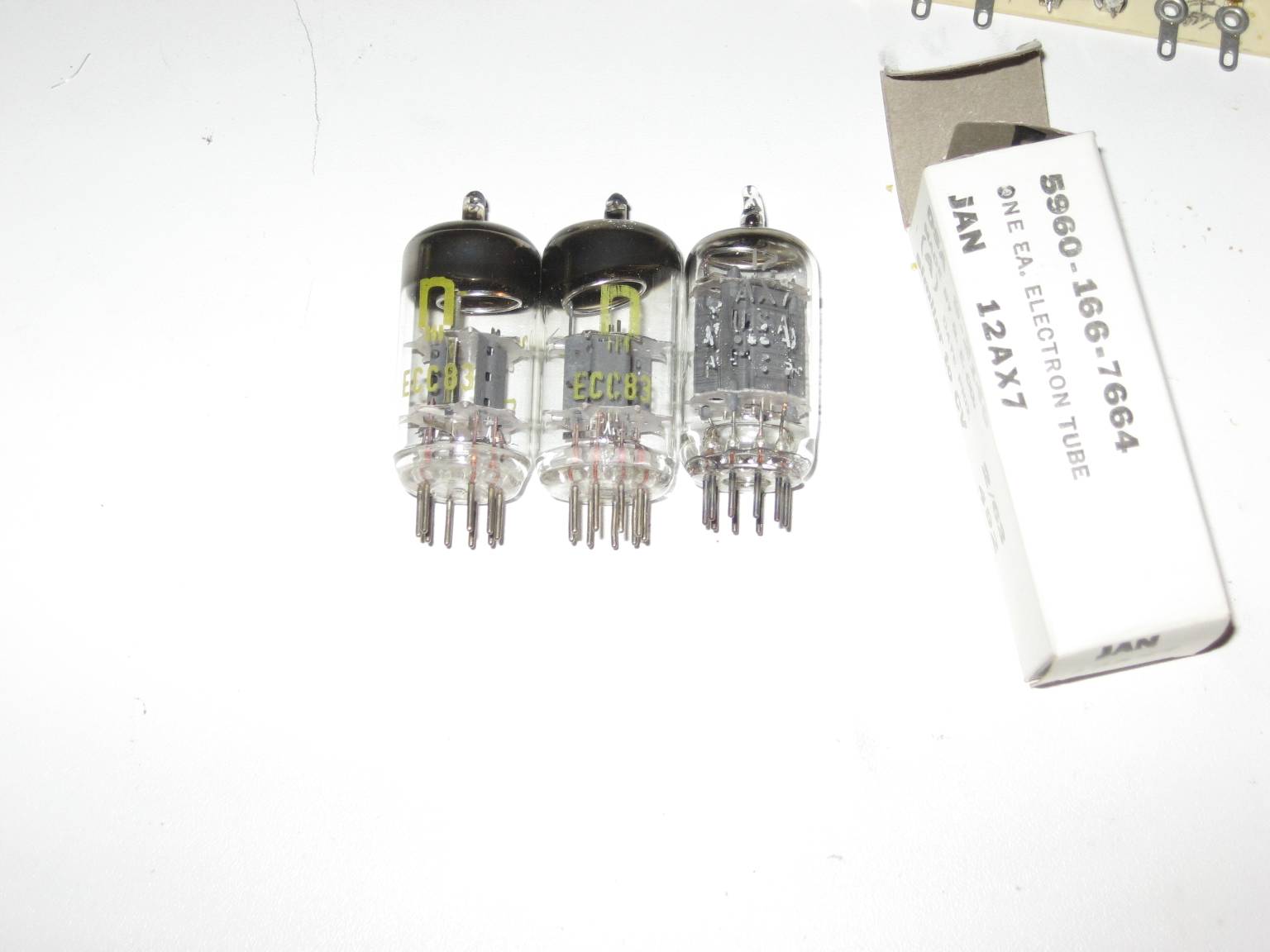

et les lampes de préamp (deux 12AX7 rft, et une 12AX7 general electrique JAN) :

http://coleravih.free.fr/Gwen/IMG_0021.jpg


voila voila, si vous avez des conseils, des suggestions(genre un truc ignoblement laid que j'ai pas vu), hesitez pas!

je vous tiendrais au courant au fure et a mesure(ca eut etre long par contre )



Mw

[microwAves]

Non, je ne suis pas toujours pas mort, chuis juste une grosse feignasse .


Ca avance gentillement, je suis venu a bou du plan du chassis, je dois maintenant l'amener à la tolerie pour le faire découper...

bref, la suite dans 3 mois surement


Mw
