Salut à tous,
j'ai racheté un eko prince reverb (j'en avais déja eu un il y a quelques années) ampli des années 70 , pour le plaisir de relever le schéma car il n'ést pas dispo et pour voir comment il sonne à mes oreilles aujourd'hui (j'ai eu beaucoup d'amplis entre temps et forcemment mon écoute a évolué)
Voila le schéma du préamp (pff beau bordel !) , il me reste l'alim et la partie amp a mettre au propre sur W.S. et je le rajouterais (et merci a tazzon pour avoir cherché et trouvé le bog dans ce fichier )


Niveau son, c'est exactement comme dans mes souvenirs, esprit vox mais caricaturé avec surtout beaucoup beaucoup d'aigu et ... aie les oreilles : je me souviens avoir emmerdé tout le monde avec cet ampli quand je l'utilisais en groupe

Bref c'est assez ininteressant comme son donc ça sent la mod, peut etre justement en vox top boost et vox ef86, ça s'y preterait bien vu le look (photos a venir) tout en conservant la reverb et le tremolo , j'y reflechis

[tiwouaf]

Salut, je pensais que c etait des clones de vox !!! Bon ont suit le truc et envoi les photos
A+

[hotamp]

esprit vox mais caricaturé avec surtout beaucoup beaucoup d'aigu et ... aie les oreilles

tu peux retoucher la valeur de la 470k+470pf

la reverb par elle meme a l'air sympa !

j'ai pas compris le trem , il attaque des ampoules ?

[bilbo_moria]

D'entrée la V2B avec cathode à la masse en première triode, c'est orienté Grr grrr, non ?

(remarque, j'avais essayé et en première position de triode, eu égard au faible signal qui attaque, ça ne rajoute pas forcément un cut off de folie, en tout cas sur mon montage, l'effet n'était pas probant ... ou alors faudrait un bon booster qui balance 2V ou plus dans la tronche à l'entrée, pour voir)

[hotamp]

c'est marrant , ya une quinzaine j'ai remis en etat un premier 112 ( push de 6v6 ) et ben le circuit il a toutes ses triodes preamp avec les cathode a la masse ! !! curieux le son ! on trouve le schéma chez harpamp

[superchouf]

Alors voila quelques photos (à refaire quand je vais le réouvrir) et j'ai presque fini de dessiner l'alim et le power amp sous web schematic, il faut que je vérifie 2 3 trucs ...
http://s67.photobucket.com/albums/h283/ ... =slideshow

C'est la première fois que je vois ce HP la, trés beau, sur tous les autres EKO c'était l'habituel hp mauve .
Il n'y a que du condo mustard quand meme
Et sinon je me demande s'il ne pèse pas plus lourd avec son seul hp que l'ac30 avec les deux

@Hotamp : oui le tremolo attaque 2 ampoules qui sont scotchées l'une avec l'autre.
c'est vrai que je peux lever ce condo pour voir.
Il manque le tank de reverb (qui de mémoire était moyen) j'en ai un mais ou?

@Bilbo : je n'ai pas encore pu le tester longuement, j'ai des resistances du rail d'alim qui crachouillent sévère à l'allumage, et il faut que j'achète des 12ax7 car il en manquait et les 3 seules rescapées mullard que j'avais qui n'avait pas brulé sont quand meme mortes visiblement !

[hotamp]

C'est la première fois que je vois ce HP la, trés beau,

ca m'as l'air d'etre du old RCF de chez increvable !

[martin_rotsey]

Bonjour,

Je déterre un peu ce topic, mais étant l'heureux possesseur d'un Eko Prince Reverb depuis presque un an, je l'ai pas mal lu (et relu) et il m'a beaucoup aidé dans la restauration du mon ampli.

C'est vraiment un chouette ampli avec un caractère très particulier. On aime ou on n'aime pas. Moi, j'adore !

Par contre, je n'ai jamais trouvé que le schéma de la partie préamp.

Du coup, j'en profite pour partager le dernier relevé que j'ai fait :

Eko Prince Reverb.pdf

(96.7 Kio) Téléchargé 1135 fois

Les 2 100r sur les G2 sont absentes sur le modèle original.
J'ai aussi intentionnellement retiré la liaison du bright cap sur le volume du "canale Ie".
Enfin, pour les tests, j'ai remplacé l'ECC82 du trem (V5) par une ECC81 neuve (test peu concluant).

Pour le reste, c'est d'origine.

[Lemontheo]

Merci beaucoup pour ce relevé. En revanche, si tu pouvais le partager en plus haute résolution pour pouvoir lire les valeurs des composants

[superchouf]

C'est clair que c'est ampli est trés particulier ce qui est assez rare finalement.
Le bright cap est vraiment inutile, il y a bien assez d'aigus pour faire saigner les oreilles!!
Je l'ai eu trois fois cet ampli, si ça se trouve tu es tombé sur un de ceux la, envoie des photos, il est tellement beau !
Tu as essayé de ponter les deux canaux?

[martin_rotsey]

Non, je n'ai pas encore essayé de ponter les 2 canaux.

J'essaye d'envoyer quelques photos, mais visiblement j'ai du mal avec les fichiers joints.

[Pote Gui]

Le câblage non plus n'est pas des plus ordinaire... tous ces fils tirés en droite ligne sans être plaqués au châssis, c'est rigolo! Comme quoi, il n'y a pas qu'une façon de faire les choses, c'est rassurant.

[superchouf]

Ouah tu es un veinard tu as le vieux goodman en hp qui est une tuerie et une rareté en plus ! (je l'ai gardé d'ailleurs!) la plupart étaient avec les hp italien habituel qui sont correct mais a des années lumières de celui la ! L'ampli n'a rien à voir avec ou sans ce hp...
Pour ponter tu rentres en high sur le canal reverb tu sors en low et tu rerentres en high sur l'autr.
Ca permet de mixer le coté criard de l'un avec le coté sombre de l'autre et de trouver de beaux équilibres (avec en plus reverb et trem sur les deux canaux du coup)

Pote gui j'ai vu tellement d'amplis cablés loin des standards "indispensables" d'aujourd'hui et sans bruit de fond que ça remet les choses à leur place. Je me suis fait dernièrement un AB763 dans un ampli cinema merlaud sans un seul fil torsadé meme le 6V3, avec des va et vient de partout (HT+6v3+signal+230v collés en parallèle sur 30cm), je pensais devoir tout repenser et tout recabler mais en fait je n'ai rien touché!

[Rimlock]

Ah l'époque bénie où le "moutarde" était considéré comme le tout-venant !

[martin_rotsey]

Le câblage non plus n'est pas des plus ordinaire... tous ces fils tirés en droite ligne sans être plaqués au châssis, c'est rigolo! Comme quoi, il n'y a pas qu'une façon de faire les choses, c'est rassurant.

Il est quand même extrêmement bruyant, je trouve.

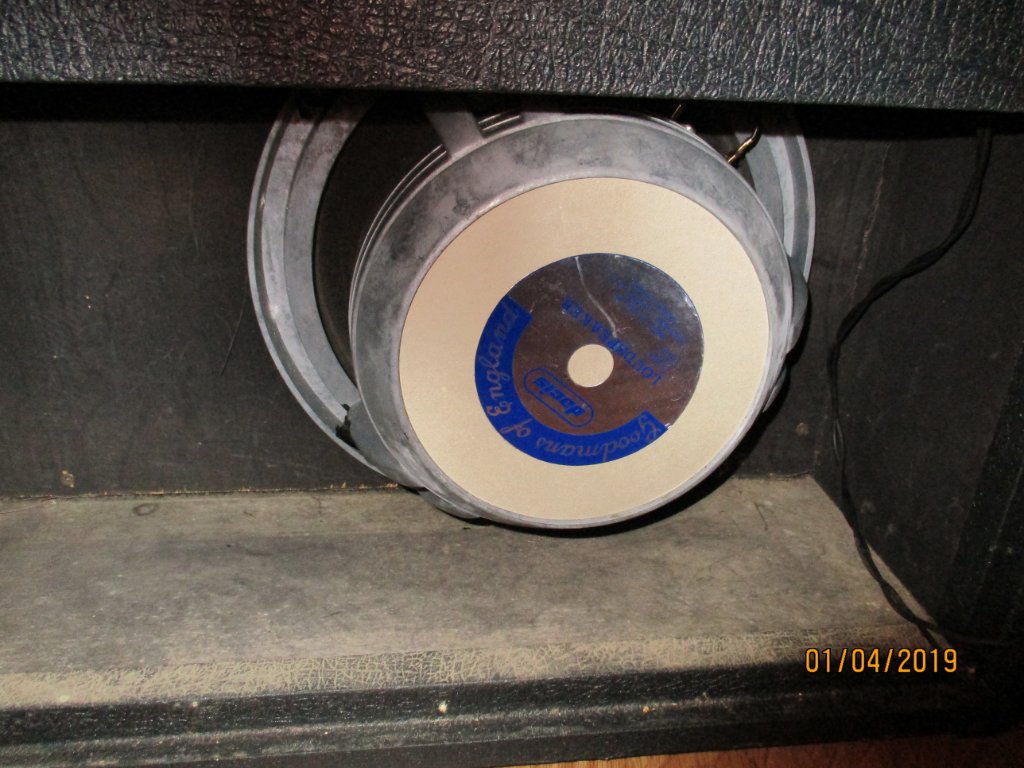

Ouah tu es un veinard tu as le vieux goodman en hp qui est une tuerie et une rareté en plus !

Veinard, oui et non. C'est sûr que c'est un superbe HP. Malheureusement, il ne fonctionne pas sur le Prince Reverb.
J'ai essayé 2 autres Goodman's of England (autre modèle, plus tourné hi-fi) avec le même résultat :

Le HP part en oscillation, même en mettant tout à zéro. le seul moyen d'arrêter le sifflement, c'est de couper le jus.

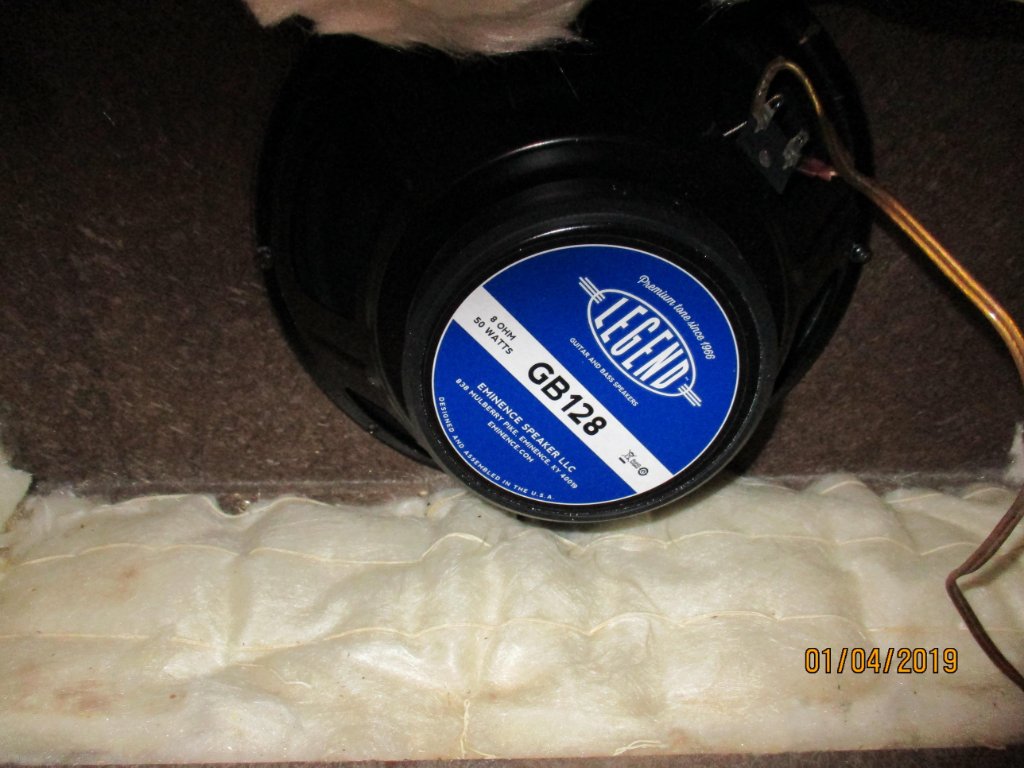

Aujourd'hui, je l'ai testé avec un HP qui semble tenir la distance.

C'est pas un foudre de guerre, mais il est plus... résistant.

Même si au 1er test j'ai poussé les "alti" à fond, à la 1ère note, il a vrillé et rebelote, obligé d'éteindre.
Depuis, en faisant gaffe aux "alti", j'ai pu le jouer une bonne demi-heure. On sent qu'il veut partir par moment, mais il tient le coup.

Du coup, le Goodman's se retrouve cantonné dans un "poor" Marshall. C'est frustrant .

Ah l'époque bénie où le "moutarde" était considéré comme le tout-venant !

Et oui, on en trouve partout dans les radios, électrophones, magnétos... et même les amplis italiens.

Avec le HP, c'était ma principale motivation à racheter cet ampli comme épave.

Maintenant qu'il reprend vie, j'avoue que j'adore le son et que je ne regrette pas de m'être endetté sur 35 ans.
