Tweexi sur base de récupération
Posté : 06 août 2019, 18:57
Salut les copains,
Ca fait un moment que je n'avais pas posté un nouveau projet ici et que je me faisais rare.

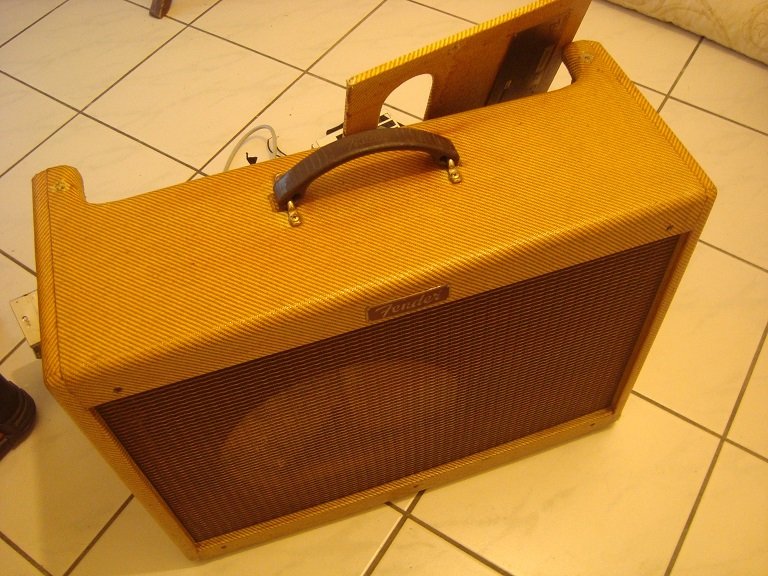

Ca fait pas loin de trois ans que je traîne un combo de Fender Blues Deluxe HS dans un carton au fond de mon garage.
Vous savez ce que c'est, on est affairé à ses occupation pro, familiales etc ... le temps passe sans qu'on ne s'en aperçoive.
Et puis récemment, j'ai repensé à cet ampli et à ce que je pourrais en faire.
J'ai donc ressorti l'objet de son carton, l'ai entièrement démonté et fait le bilan de ce que j'avais.
J'ai récupéré dessus un transfo d'alim - à tester mais théoriquement ok - un transfo de sortie, une petite self, deux 6L6 (5881 WXT Sovtek) rebadgées GT, une 12AX7 Tung Sol RI, une 12AX7 WA Sovtek, un reverb tank accutronics 4EB3C1B, des switchs, une prise d'alim', une loupiote témoin, et quelques condos de filtrage et de liaison neufs qui devaient servir à un upgrade manqué du précédent propriétaire !
Pas de HP, mais j'ai un truc en stock qui pourrait bien faire l'affaire.
Les PCB étaient bien salopés. Au niveau fixation du châssis il va aussi falloir que je remette les choses au propre car le précédent propriétaire a fait de la belle merde en fixant tout avec des vis Parker ...
Je vais sans doute en faire un canal reverb de type Blackface avec mes p'tites modifs comme j'aime bien. ... on va faire ça tranquillement.
Première étape, évaluer la puissance du transfo d'alim, juste pour la forme car en fait j'ai déjà ma p'tite idée mais l'exercice est toujours intéressant à faire et peut s'avérer utile pour les autres forumeurs.
Il existe une méthode simple et approximative pour calculer la puissance nominal d'un transformateur en partant de l'épaisseur et de la largeur des taules empilées qui forment l'entrefer de celui-ci.
J'avais fait il y a quelques années un pdf à ce sujet que je pensais être mis à disposition ici sur le site et je n'arrive pas à le retrouver.
Il faudra que je vois ça avec McColson !
Le principe est de déduire dans un premier temps la section ( S ) du noyau traversé par la totalité du flux.
Difficile à expliquer sans le petit schéma du PDF voici donc un schéma pour vous aider à comprendre.
Il me faut donc définir S !
S = ( A x 2 ) x B
Sur le transfo j'ai mesuré A = 1.7cm et B = 4 cm.
Ce qui nous donne S = ( 1.7 x 2 ) x 4 = 3,4 x 4 = 13,6 cm²
P = (S / 1,1)²
Ce qui nous donne P = ( 13.6 / 1.1 )² = 12.36² = 152,85 VA
On va arrondir à 153 VA.
Sachant que pour le chauffage de trois à quatre 12A*7 plus deux 6L6 il faut environs 20VA j'en déduit facilement qu'il reste pour la HT environs 133 VA.
Pour une transfo sans point central pour un redressage par pont de diodes silicium ça semble jouable mais nous irons regarder ça de manière plus approfondie lors de l'étude et des testes du transfo d'alim.
PS : Les photos ne semblant pas être affichables par le site j'ai mis les liens en espérant que vous pourrez les ouvrir. Si quelqu'un à une combine pour l'hébergeur casimage car le BBCode ne fonctionne pas ici !
