G1

Niveau débrouillé
Attention, cette réalisation amène à travailler avec des tensions et courants importants qui peuvent être très dangereux pour vous ou votre matériel en cas de mauvaise manipulation!
Les responsables de projetG5.com déclinent toute responsabilité en cas de dommages physiques ou matériels A LIRE AVANT TOUTE CHOSE

Avant propos

Préampli : EF86 et ECC832
Ampli : déphaseur cathodyne et PP d’ECC82

Le G1 est un ampli destiné à faire de la guitare à un volume de chambre.
Le PP de 12AU7 développe 1W et le préamp permet d’obtenir suffisamment de sons pour jouer du son clair au bon gros rock. On peut aussi utiliser un 12BH7 en sortie ou adapter une ECC88, ou tout autres doubles triodes équivalentes d’origine russe.



Mise en garde

Tous les documents sont à utilisation personnelle, aucune utilisation commerciale de quelque sorte n’est autorisée par le site ! Tous droits réservés.

Schéma et Liste des composants

Schéma G1V3 (PNG)
Liste des composants (XLS)

Forum

Lien vers le forum dédié au G1

Samples

Fichiers

Nom Description Taille
V3/implantation.pdf 110.4Ko
V3/implantation_2.pdf 117.1Ko
V3/implantation_composants.pdf 20.3Ko
V3/typon_G1V3.pdf 106.3Ko

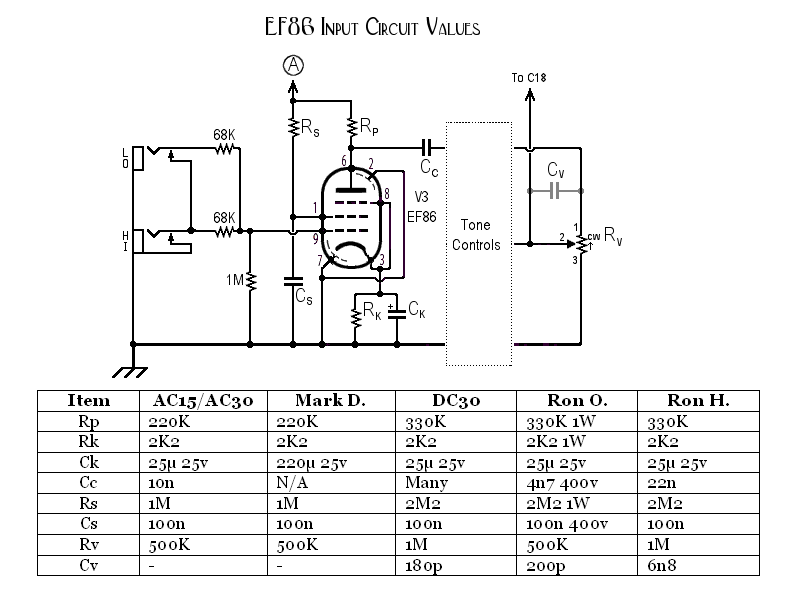

EF86.gif 20.3Ko
G1layout.gif 44.5Ko
V3/G1V3.png Schéma G1 V3 47.2Ko
V3/G1_BOM_v3.xls 19.0Ko

Conclusion

Je vous invite à suivre sur le forum les discussions autour des nombreuses évolutions de cet ampli.
En espérant qu’il vous comblera !
