Projet G5

Bon alors voilà, après avoir suivi les conseils, une V2 des préamps, avec certaines simplifications dans l'optique de réutiliser la carcasse du JCM (occis par mes soins!

Yop! Merci les gars de vous être penchés dessus!

Alors oui Matthieu, effectivement, j'ai oublié un trait sur les entrées 1 et 3 et certains switchs sont en fait des relais qui travaillent ensemble et que je n'ai pas marqués.
Ensuite, pour le clean, j'ai déjà testé ce que tu dis Arnaud (la ...

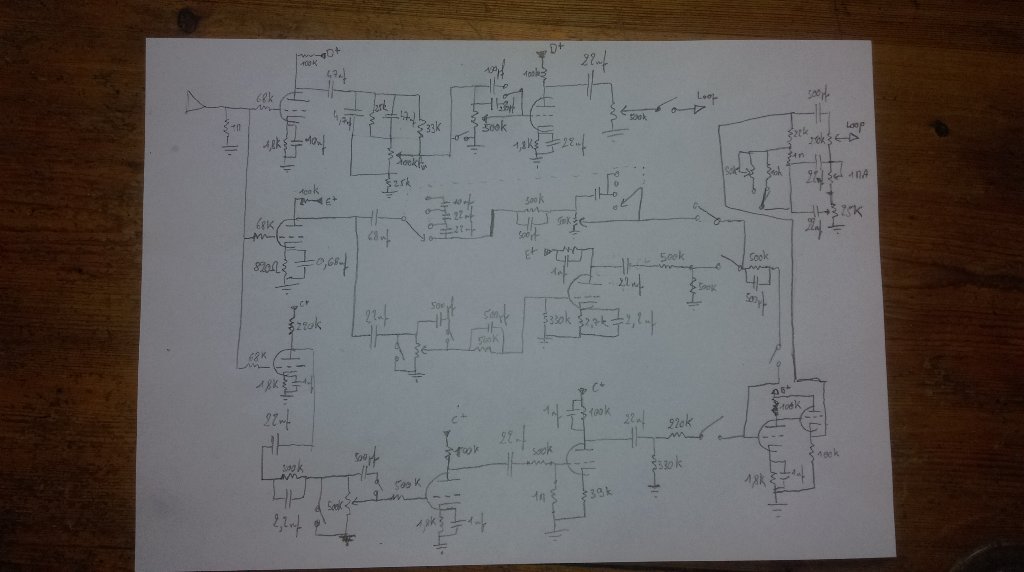

Bon, avec le tel portable pour se connecter, pas facile, mais voilà déjà le brouillon du schéma de la section préamp. Jschem n'a pas voulu démarrer suite à une erreur java. Mais j'ai trouvé un truc hi-tech: apparemment, ça s'appelle un KréYon! C'est top!
Je n'avais plus de place pour les TS, mais ...

Pas énorme, les composants prennent de la place en hauteur aussi.

En fait, avec des transfos non traversants, ça tiendrait dans un 59*20 standard qu'on trouve chez TT. Ca m'oblige à investir dans les transfos...
Carte préamp: 30x6cm (TS montés en l'air sur les potards.=
Carte alim: A priori 10 x 5,5cm
Carte midi: 12cm x5.5
Ca fait déjà pas mal de place, il reste ...

Sinon, pour l'instant, après un petit schéma d'implantation par groupe, autant dire un tétris level 8000, je ne trouve pas de châssis à la bonne taille...
Idéalement, il me faudrait un châssis type d'ampli 100W, genre 59cm de long, mais en plus profond, la plupart font 19-20cm, il m'en faudrait 27 ...

Salut salut!
Merci pour votre aide!
Je ne vais pratiquement pas être connecté pendant 2 mois, mais je vous donnerai des nouvelles au fur et à mesure. Il faut que je trouve des astuces pour essayer d'économiser du fric. Par exemple, en fouillant mes tiroirs, je constate que je pourrais monter la ...

Salut Arnaud,
C'est vrai qu'il y a TT qui fait de la faceplate maintenant. Ça parait plutôt bon marché cette affaire. Je vais y songer je pense. Je vais aussi m'inspirer de ton taf sur le 3wai xl pour ma section de puissance et l'alim, même si je ne vais pas utiliser de Master post pi.
EDIT: tu ...

Sous Debian, j'utilise jschem pour les schémas - via wine. En MP si besoin. Ca le fait bien. Pour les layout par contre... Inkscape ?

Pour les transfos, tu as vu inmadout ? Ou les slovaques... ou -


Ah oui, jschem sous wine, ça va le faire. Pour le layout, pas sûr que j'en fasse un à l'ordi ...

Salut Matthieu,
Ca va me prendre du temps, ne serait-ce que pour des raisons financières. Je vais être obligé de faire quelques concessions... La réalisation des faces par exemple. Je vais peut-être opter pour un truc très artisanal, genre "à la main".
Du coup, effectivement, vu le devis ESO, je me ...

Salut les loulous!
Ca faisait longtemps que je n'étais pas passé! Mes excuses pour ce long silence.

Alors voilà ce que je viens raconter: j'ai intégré un nouveu groupe avec du gras dedans. Mon petit PP de 6v6 orienté rock trouve ses limites.
Je reprends donc d'anciens projets pour les remanier. Mon ...

Le canal 1 n'est pas si crunchy que ça et je cherche plus à faire un clean organique qui crunche à partir du mi-gain (la 3,3m en ligne casse le signal avant le dernier étage). Le 2, je vais peut-être modifier. Mais avec des capas de découplage de cathode de 10uf, c'est peut-être pas si serré.

Ouaip, j'ai voulu resserrer à cause des deux découplages de cathode full-range. Mais du coup, ta remarque me donne envie de faire une option avec un condo en // et un petit switch.

Yep Yep!!! Je suis resté taré pendant tout ce temps!! J'ai déjà expérimenté l'absence de CF sur un design assez proche de ce qu'il y a dans un orange rockerverb. (Il y aura derrière tout ça une petite boucle à transistors et une réverbe drivée avec un AOP).

Le schéma est un brouillon à ce stade ...

Salut à tous! Ca faisait super longtemps que je n'étais pas venu! Je n'ai pas fait l'effort de tracer au propre les schémas de mes projets et j'ai un peu soudé dans mon coin pendant tout ce temps...
Je reviens pour vous soumettre un schéma de préamp pour faire subir un lifting à un jcm900 dual ...
