Layout 6PG5 PCB

Unité de réverbe standalone, avec une 12DW7 et une 12AX7, sans transformateur de réverbe.
Réglages : Dwell, Tone, et Mix
Avatar du membre
McColson
Admin du site
Admin du site
Messages : 7885
Enregistré le : 07 nov. 2004, 1:00
Localisation : La Celle sur Morin
Contact :

Layout 6PG5 PCB

Message non lu par McColson »

Salut tout le monde,

Je vous livre mon layout de la réverbe 6PG5 avec mon PCB.

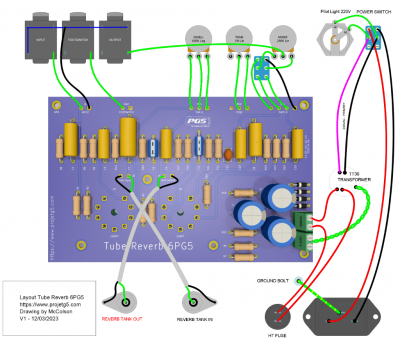

layout 6PG5 V1.png
Quelque chose me dit que ça devrait arriver prochainement en kit chez TT ;-)
Avatar du membre
jptrol
G5 Team
G5 Team
Messages : 1267
Enregistré le : 13 mars 2006, 1:00
Localisation : Nord
Contact :

Re: Layout 6PG5 PCB

Message non lu par jptrol »

super ! On ne peut rêver mieux !
jptrol
______________________________________________
Avatar du membre
Dr. Nonosse
G5 optimiseur
G5 optimiseur
Messages : 266
Enregistré le : 28 juin 2021, 21:16

Re: Layout 6PG5 PCB

Message non lu par Dr. Nonosse »

juste un mot: sexy!
Quand le sage montre la lune, l'idiot regarde le doigt
Avatar du membre
McColson
Admin du site
Admin du site
Messages : 7885
Enregistré le : 07 nov. 2004, 1:00
Localisation : La Celle sur Morin
Contact :

Re: Layout 6PG5 PCB

Message non lu par McColson »

Difficile de faire plus simple, merci jptrol pour ce superbe projet ! :mrgreen:
Avatar du membre
Lemontheo
G5 Team
G5 Team
Messages : 1807
Enregistré le : 21 janv. 2011, 1:00
Localisation : Rouen
Contact :

Re: Layout 6PG5 PCB

Message non lu par Lemontheo »

Bravo à tous les deux. :hardos:

J'ai hâte d'essayer :shred:
Avatar du membre
Dr. Nonosse
G5 optimiseur
G5 optimiseur
Messages : 266
Enregistré le : 28 juin 2021, 21:16

Re: Layout 6PG5 PCB

Message non lu par Dr. Nonosse »

Pareil,

Pis si ça le fait bien j'ai un pote super intéressé.
Donc je risque d'en construire deux coup sur coup :hardos:
Quand le sage montre la lune, l'idiot regarde le doigt
Avatar du membre
bilbo_moria
Don Bilbo de la Vega
Messages : 7362
Enregistré le : 15 déc. 2004, 1:00
Localisation : Tinteniac (35)

Re: Layout 6PG5 PCB

Message non lu par bilbo_moria »

Joli layout, Matthieu !
dilet
G5 optimiseur
G5 optimiseur
Messages : 201
Enregistré le : 31 janv. 2023, 0:06
Localisation : Lyon

Re: Layout 6PG5 PCB

Message non lu par dilet »

C'est superbe.

Quels logiciels utilises-tu, notamment pour le PCB en 3D ?
Pour le reste du dessin, je suppose que c'est DIYLC.
dilet
Avatar du membre
McColson
Admin du site
Admin du site
Messages : 7885
Enregistré le : 07 nov. 2004, 1:00
Localisation : La Celle sur Morin
Contact :

Re: Layout 6PG5 PCB

Message non lu par McColson »

Pour le PCB, j'utilise Kicad, et pour le layout, je ne me suis pas cassé la tête DIYLC en effet.
Répondre
