Ch’us pas un grand spécialiste des PT, mais si tu n’utilises pas le PM et que tu utilises un pont 4 diodes (graetz), tu t’affranchis de ce pb, non ?a-wai a écrit : Hammond vaut mieux éviter, ils ne font que des transfos à PM, donc trop justes niveau puissance... (avec un PM, il te faut le double !)
[Ampli] Clone - Sunn Model T 1973
- bilbo_moria
- Don Bilbo de la Vega
- Messages : 7362
- Enregistré le : 15 déc. 2004, 1:00
- Localisation : Tinteniac (35)
Re: [Ampli] Clone - Sunn Model T 1973
Re: [Ampli] Clone - Sunn Model T 1973
Non, parce que dans ce cas tu as une tension double, un 300-0-300V par exemple te donne 600VAC entre les 2 extrémités, alors qu'un 0-300V (sans PM donc) te donne... 300VAC !
Bref, va falloir bosser un peu le fonctionnement des tubes, et du PP en particulier, une fois que les notions sont bien comprises, le datasheet se décrypte tout seul
Le datasheet donne plusieurs cas d'utilisation, avec une valeur pour chacun. En fonction du projet, il faut trouver le plus proche et te servir de la valeur indiquée comme base et l'adapter à ton cas particulier en fonction de ce que racontent les droites de charge.Lukry a écrit :Je loupe peut-être quelque chose a ce sujet là, mais la valeur de R est choisi de manière hasardeuse ? Je n'arrive pas trop à comprendre pourquoi sur certain montage on va retrouver une R de 10K en amont de la plaque et sur d'autre on va retrouver une R de 100K. Comment on en arrive à choisir cette valeur de R ?
En fixed bias, il n'y a pas de résistance de cathode.Lukry a écrit :Elle corresponds à quoi cette spec ?Code : Tout sélectionner
Common Cathode Resistor Bypassed : Rien
La tension crête à crête max du signal d'entrée (le datasheet ne précise pas "DC" )Lukry a écrit :A quoi corresponds cette tension ?Code : Tout sélectionner
Peak Grid to Grid Voltage : 96VDC
C'est la charge entre les 2 anodes du PP, c'est à dire le primaire du transfo.Lukry a écrit :Là je vois pas ...Code : Tout sélectionner
Effective Load Plate to Plate : 4000ohms
Non, d'abord tu détermines les tensions et la charge (la droite de charge est ton amie), en t'inspirant des datasheets, puis le courant au repos pour respecter la dissipation max (donc plutôt I < P/U).Lukry a écrit :Du coup me baser sur une puissance de 60W, avec notre bonne vielle formule P=U.I est-ce que je peux définir du coup les tensions sur la Plaque et la G2 ?
Boarf, y'a pire, de toutes façons pour sortir 60-70W d'un paire de lampes faut envoyer la sauce ! 450VDC c'est plus ou moins standard pour ce genre de puissance de sortie (cf. quasiment tous les amplis gratte en EL34 ou 6L6)Lukry a écrit :450VDC sur P et G2, ça me parait vraiment beaucoup, de ce fait, on est sur les caractéristique idéal ou maximal ?
Bref, va falloir bosser un peu le fonctionnement des tubes, et du PP en particulier, une fois que les notions sont bien comprises, le datasheet se décrypte tout seul
- bilbo_moria
- Don Bilbo de la Vega
- Messages : 7362
- Enregistré le : 15 déc. 2004, 1:00
- Localisation : Tinteniac (35)
Re: [Ampli] Clone - Sunn Model T 1973
Ouais, clair j’avais pris comme qui dirait un raccourci sans me préoccuper de la tension max ...a-wai a écrit :Non, parce que dans ce cas tu as une tension double, un 300-0-300V par exemple te donne 600VAC entre les 2 extrémités, alors qu'un 0-300V (sans PM donc) te donne... 300VAC !
Perso, je ne sais pas bien comment fonctionnent les droites de charge en UL ... peut-être pareil qu’en PP « normal » ?
Bon, on peut se la jouer fénéasse : d’après les datasheets, en UL, 450V pour l’anode et la grille 2 ça le fait et ça sort 70W ...Après, le paramètre qui dit « Effective load, plate to plate = 4000Ω » signifie qu’il faut un transfo de sortie UL de 4kΩ et roule !
Reste à concevoir l’alim pour avoir les 450V avec la consommation des tubes ...
Marrant, l’utilisation des tensions en aval des selfs, comme sur les Selmer
Re: [Ampli] Clone - Sunn Model T 1973
Tout pareil ouais, suffit de prendre la caractéristique UL au lieu des courbes pentodebilbo_moria a écrit :Perso, je ne sais pas bien comment fonctionnent les droites de charge en UL ... peut-être pareil qu’en PP « normal » ?
Re: [Ampli] Clone - Sunn Model T 1973
Sauf qu'il n'y a pas toujours de courbes caractéristiques en UL sur les datasheet... Il faut extrapoler en prenant un intermédiaire entre courbes de pentodes (bien horizontales) et triodes (tendance à la verticalité). Pas évident, évident.
- bilbo_moria
- Don Bilbo de la Vega
- Messages : 7362
- Enregistré le : 15 déc. 2004, 1:00
- Localisation : Tinteniac (35)
Re: [Ampli] Clone - Sunn Model T 1973
Oui, clairement c’est u mix « glissant » pentode / triode ... quel b*el !
Bon, bref, en suivant le datasheet rubrique PP UL on doit pouvoir s’en sortir !
Bon, bref, en suivant le datasheet rubrique PP UL on doit pouvoir s’en sortir !
Re: [Ampli] Clone - Sunn Model T 1973
Pour ceux que ça intéresse, dans mes recherches je suis tombé sur cet article, très intéressant, il explique précisément à quoi sert le PP-UL et pourquoi il a été créé.
http://franck.doucet.pagesperso-orange. ... thode1.htm
Bon ... J'vais commencer à m'arracher les cheveux je crois
J'ai envie de tracer mes droites de charge, histoire d'avoir au moins un base.
Cette après midi, j'ai lu :
- http://www.projetg5.com/Articles/Theori ... sse_AB.pdf
- http://www.projetg5.com/Articles/Theori ... harge.html
J'ai bien compris le principe et à quoi ça sert ... Mais, je reste tout de même un peu paumé à ce sujet là, je sais pas trop sur quelle valeur de mon datasheet je dois me baser ...
Genre sur le PDF "La droite de charge en classe AB.pdf" il y a plusieurs chose qui me paraissent pas encore trop claire, des la page n°1 on va indiqué des le debut "Zpp = 8K, charge secondaire Résistance 8 ohms" ... Bon on va aller plus loin dans le PDF, on parle de "Za-a" ... Za-a = Effective Load Plate to Plate ?
Car quand je tente d'appliqué les calculs effectué dans le PDF pour tracer mes droites de charges ... J'obtiens des valeurs proche du soleil
Par exemple :
Pour obtenir le point A de la droite Rouge
J'applique la règle des 70% du bias.
Dissipation d'anode de la 6550 de tungsol : 42W
A partir de là dans la logique je peux définir Ia, du coup j'applique Ia = Pa/Ua (Ua = 450VDC dans mon datasheet en PP-UL) :
Donc je pose mon point A à 450V et a 65mA sur mon graphique.
Maintenant, on va tracer la droite de charge en Classe B :
450mA c'est un peu beaucoup nan ? C'est à partir de la que je me suis dis que je dois pas forcément bien m'y prendre ...
Bon allez ! Dans le doute on va continuer.
On va tracer la droite de charge en Classe A :
Après tout ces résultat, lorsque je trace les 2 droites de charges, Elle ne se croisent pas donc, y'a un truc que j'ai pas saisi ...
http://franck.doucet.pagesperso-orange. ... thode1.htm
Bon ... J'vais commencer à m'arracher les cheveux je crois
J'ai envie de tracer mes droites de charge, histoire d'avoir au moins un base.
Cette après midi, j'ai lu :
- http://www.projetg5.com/Articles/Theori ... sse_AB.pdf
- http://www.projetg5.com/Articles/Theori ... harge.html
J'ai bien compris le principe et à quoi ça sert ... Mais, je reste tout de même un peu paumé à ce sujet là, je sais pas trop sur quelle valeur de mon datasheet je dois me baser ...
Genre sur le PDF "La droite de charge en classe AB.pdf" il y a plusieurs chose qui me paraissent pas encore trop claire, des la page n°1 on va indiqué des le debut "Zpp = 8K, charge secondaire Résistance 8 ohms" ... Bon on va aller plus loin dans le PDF, on parle de "Za-a" ... Za-a = Effective Load Plate to Plate ?
Car quand je tente d'appliqué les calculs effectué dans le PDF pour tracer mes droites de charges ... J'obtiens des valeurs proche du soleil
Par exemple :
Pour obtenir le point A de la droite Rouge
J'applique la règle des 70% du bias.
Dissipation d'anode de la 6550 de tungsol : 42W
Code : Tout sélectionner
42*0.7 = 29.4W
Code : Tout sélectionner
Ia = 29.4 / 450
Ia = 0.065A
Maintenant, on va tracer la droite de charge en Classe B :
Si je ne me plante par sur le Za-a et appliqué à mes valeurs de datasheet :Notons qu’en classe B la charge est à diviser par 4 car nous travaillons ici sur un demi enroulement ce qui divise déjà la charge par deux mais en plus en classe B la lampe ne travaille que sur la moitié du signal, ce qui divise encore la charge par deux. Soit 8k / 4 = 2k ou 2000 ohms. (Voir article sur la classe B) Ainsi, l’intensité de court circuit Iacc = Ua / Za = 300 / 2000 = 0,15 A
Code : Tout sélectionner
Za-a = 4000ohms
Za = Za-a/4 = 4000ohms / 4 = 1000ohms
Iacc = Ua / Za = 450 / 1000 = 0,45 A
450mA c'est un peu beaucoup nan ? C'est à partir de la que je me suis dis que je dois pas forcément bien m'y prendre ...
Bon allez ! Dans le doute on va continuer.
On va tracer la droite de charge en Classe A :
Code : Tout sélectionner
Iacc = (Ua / Za)+Ia = (450 / 2000) + 0.065 = 0,29 A
Re: [Ampli] Clone - Sunn Model T 1973
Za-a et Zpp sont la même chose, à savoir l'impédance reliant les 2 anodes, qui correspond bien au "Effective etc..." du data. En français on parle d'anode, donc Za-a, en anglais ce sont les "plates", donc Zp-p (le tiret entre les 2 est facultatif selon la flemme ou non du rédacteur )Lukry a écrit :Genre sur le PDF "La droite de charge en classe AB.pdf" il y a plusieurs chose qui me paraissent pas encore trop claire, des la page n°1 on va indiqué des le debut "Zpp = 8K, charge secondaire Résistance 8 ohms" ... Bon on va aller plus loin dans le PDF, on parle de "Za-a" ... Za-a = Effective Load Plate to Plate ?
Et pourtant, c'est mathématique, ça colle bien, j'obtiens les mêmes résultats que toi. Pour des 6550 sous 450V ça n'est pas aberrant en tous cas, sachant que les valeurs obtenues pour Iamax sont dans le cas où la tension à l'anode tombe à 0.Lukry a écrit :450mA c'est un peu beaucoup nan ? C'est à partir de la que je me suis dis que je dois pas forcément bien m'y prendre ...
En pratique, il faut considérer que la droite de charge s'arrête sur la courbe Ug1 = 0V, donc le courant max réel sera bien inférieur à ça (mais ça débite quand même pas mal, faut bien les sortir de quelque part les watts !)
J'ai trouvé environ 275mA pour la droite classe A et 360mA pour la classe B, soit une puissance de sortie théorique de presque 65W, ça colle avec le data
Là par contre tu a du mal t'y prendre, elles se croisent autour du point 320V/130mA... Une nimage pour nous montrer ton résultat peut-être ?Lukry a écrit :Après tout ces résultat, lorsque je trace les 2 droites de charges, Elle ne se croisent pas donc, y'a un truc que j'ai pas saisi ...
Dernière précision : la "règle" des 70% n'est justement pas une règle, mais simplement un moyen simple de se donner une valeur de départ pas trop déconnante. En pratique, ça dépend de la tension d'alim et de la charge, qui influent directement sur l'angle de conduction des tubes...
Il y a pas mal d'amplis pour lesquels le bias optimal tournait autour de 60% de Pmax, et d'autres pour lesquels c'est plus 80%, donc comme pour tout, vaut mieux éviter les généralités
Re: [Ampli] Clone - Sunn Model T 1973
J'ai compris mon erreur ... J'avais inversé le point B et le point D, forcément ça se croise pas ... *Je sors*a-wai a écrit :Là par contre tu a du mal t'y prendre, elles se croisent autour du point 320V/130mA... Une nimage pour nous montrer ton résultat peut-être ?Lukry a écrit :Après tout ces résultat, lorsque je trace les 2 droites de charges, Elle ne se croisent pas donc, y'a un truc que j'ai pas saisi ...
Dernière précision : la "règle" des 70% n'est justement pas une règle, mais simplement un moyen simple de se donner une valeur de départ pas trop déconnante. En pratique, ça dépend de la tension d'alim et de la charge, qui influent directement sur l'angle de conduction des tubes...
Il y a pas mal d'amplis pour lesquels le bias optimal tournait autour de 60% de Pmax, et d'autres pour lesquels c'est plus 80%, donc comme pour tout, vaut mieux éviter les généralités

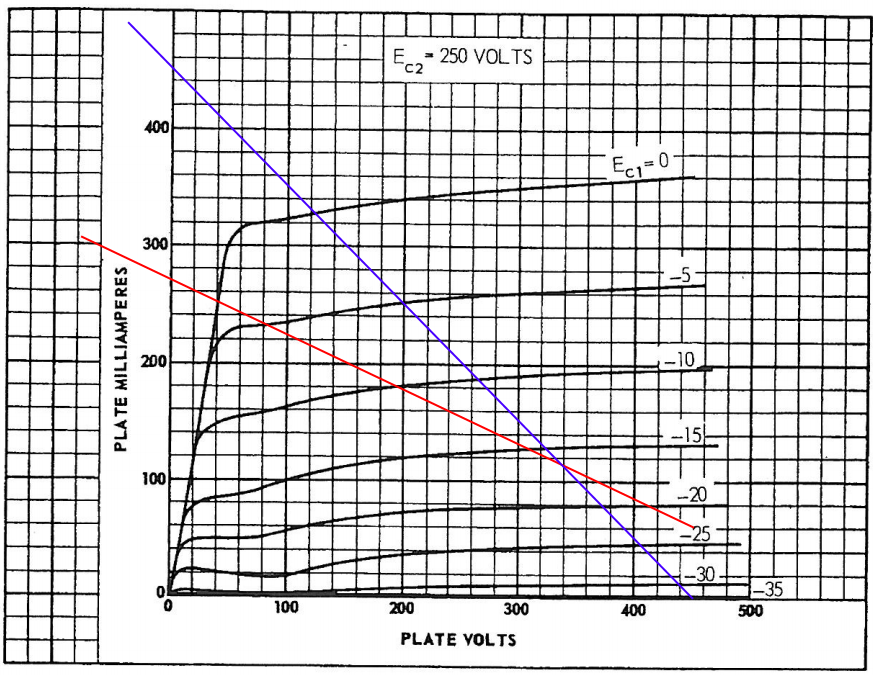

Voici les droite de charges (En rouge la Classe A et en Bleu la Classe B) Et ça va changer grand chose qu'on fixe le bias optimal à 60% de Pmax, ou à 80% ?
Re: [Ampli] Clone - Sunn Model T 1973
Bah voilà, ça ressemble à quelque chose... Par contre, tu es sur d'avoir choisi le bon graphique pour tracer tes droites ?
En pratique, plus le bias optimal est froid, plus on se rapproche de la classe B, ce qui améliore donc le rendement de l'ampli... Mais ça veut aussi dire que la différence de conso entre sans et avec signal sera plus importante, donc l'alim sera plus chargée, ce qui peut avoir des conséquences sur le son ou la puissance réellement délivrés.
De toutes façons, le bias n'intervient qu'en fin de la phase de conception : d'abord on choisit la puissance voulue, puis les tubes, la tension d'anode/g2 et enfin la charge. Et seulement après, une fois que tout est fixé, on s'occupe du bias
Attention, on ne "fixe" pas le bias à une puissance ou un courant donné, on doit le trouver, ce n'est pas un paramètre que l'on peut choisir !Lukry a écrit :Et ça va changer grand chose qu'on fixe le bias optimal à 60% de Pmax, ou à 80% ?
En pratique, plus le bias optimal est froid, plus on se rapproche de la classe B, ce qui améliore donc le rendement de l'ampli... Mais ça veut aussi dire que la différence de conso entre sans et avec signal sera plus importante, donc l'alim sera plus chargée, ce qui peut avoir des conséquences sur le son ou la puissance réellement délivrés.
De toutes façons, le bias n'intervient qu'en fin de la phase de conception : d'abord on choisit la puissance voulue, puis les tubes, la tension d'anode/g2 et enfin la charge. Et seulement après, une fois que tout est fixé, on s'occupe du bias
Re: [Ampli] Clone - Sunn Model T 1973
Hmmm j'aurais du me baser sur lequel ?a-wai a écrit :Bah voilà, ça ressemble à quelque chose... Par contre, tu es sur d'avoir choisi le bon graphique pour tracer tes droites ?
- bilbo_moria
- Don Bilbo de la Vega
- Messages : 7362
- Enregistré le : 15 déc. 2004, 1:00
- Localisation : Tinteniac (35)
Re: [Ampli] Clone - Sunn Model T 1973
En restant en mode « pentode » (i.e. non UL), il faudrait trouver les courbes pour la tension de grille 2 à 450V, puisque c’est l’hypothèse de travail. Tu as tracé sur les courbes relatives à une tension de grille 2 (EC2) = 250V, donc ça ne va pas. Quand la tension de grille 2 est plus élevée, les courbes sont déplacées vers le haut.Lukry a écrit :Hmmm j'aurais du me baser sur lequel ?a-wai a écrit :Bah voilà, ça ressemble à quelque chose... Par contre, tu es sur d'avoir choisi le bon graphique pour tracer tes droites ?
Evidemment, d’après la loi de l’emm* maximum, il arrive très souvent que l’on ne trouve pas l’ensemble de courbes pour la tension de grille 2 que l’on s’est fixé
Si tu regardes bien, tu as dans les datasheets les courbes pour EC2 = 450V en UL ! Elle est pas belle, la vie ?
Tu aurais intérêt à tracer la courbe de dissipation maximale d’anode (42W) sur les courbes avant de tracer les droites de charges. En classe A, il ne faut pas dépasser cette courbe, pour la droite en classe B, tu peux dépasser sans toutefois dépasser le double de la dissipation (i.e. 84W)
Re: [Ampli] Clone - Sunn Model T 1973
Par contre j'ai fouillé un peu sur le forum, et je trouve pas trop comment on trace la courbe de dissipation d'anode ...
- bilbo_moria
- Don Bilbo de la Vega
- Messages : 7362
- Enregistré le : 15 déc. 2004, 1:00
- Localisation : Tinteniac (35)
Re: [Ampli] Clone - Sunn Model T 1973
Ca me semble correct !
Pour la courbe de dissipation d’anode, tu sais que P=UxI. P = 42W, donc tu identifies des points tels que I = P / U :
Pour U anode = 400V, par exemple, I = 42 / 400 = 105mA
Pour U = 300V, I = 42 / 300 = 140mA
Pour U = 500V, I = 84 mA
etc.
Ensuite, tu relies ces points, et ça te fais la courbe de dissipation d’anode à 42W !
Pour la courbe de dissipation d’anode, tu sais que P=UxI. P = 42W, donc tu identifies des points tels que I = P / U :
Pour U anode = 400V, par exemple, I = 42 / 400 = 105mA
Pour U = 300V, I = 42 / 300 = 140mA
Pour U = 500V, I = 84 mA
etc.
Ensuite, tu relies ces points, et ça te fais la courbe de dissipation d’anode à 42W !
Re: [Ampli] Clone - Sunn Model T 1973
Ha ok ! Merci ! Je m'y colle de suite !

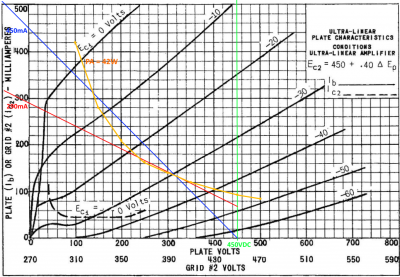

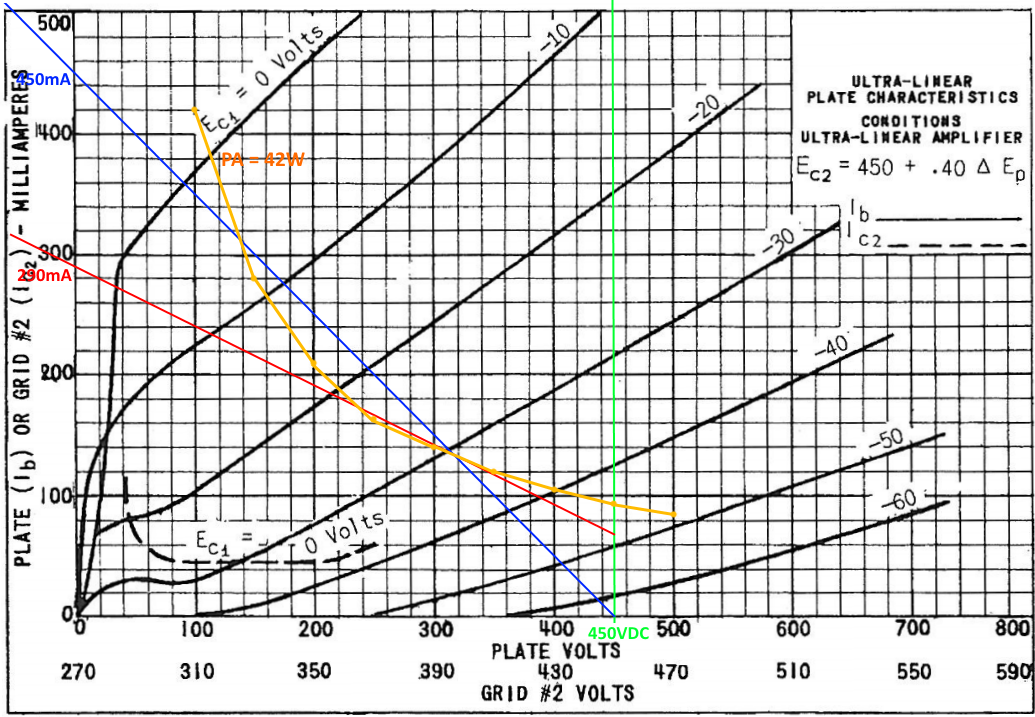

Edit : Voici les droite de charge avec la courbe de Pa
En Classe A (Rouge) je depasse légèrement je trouve.
Dans ce cas il serait peut-être judicieux de partir sur une une tension un peu plus faible ?
Edit : Voici les droite de charge avec la courbe de Pa
En Classe A (Rouge) je depasse légèrement je trouve.
Dans ce cas il serait peut-être judicieux de partir sur une une tension un peu plus faible ?
