tuto " droite de charge "

[Myn Donos]

Moi, un A-wai qui rôde dans les parages, j’trouve ça plutôt flippant ... ok je sors.

A-wai: Tu lui expliques alors ou j'essaie de m'en charger? Juste pour savoir parce que plusieurs personnes essayant d'expliquer des trucs en même temps ça peut prêter à confusion

Bonne journée! Grosse manut' pour moi :'(


François

[a-wai]

pour la puissance du tube , oui , c est bien 16 W anode max .

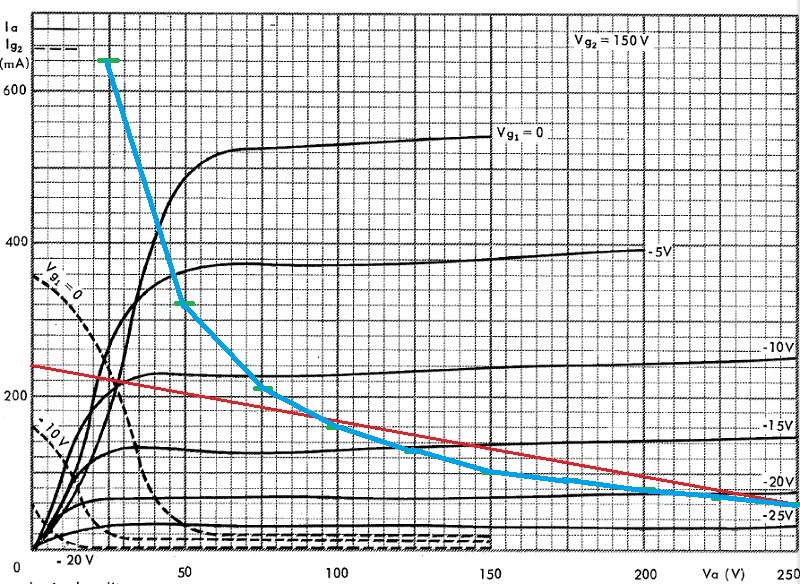

Je sais bien, mais ce que je t'ai demandé, c'est justement de tracer la courbe de dissipation max sur une caractéristique du tube (et de mettre le fichier ici, bien sur)

pour le transfo Bleu , non il ne sort pas 230 V mais bien 56 V ( d ou le montage " Latour " ) j ai env. 300 mA disponible a cette tension , et par simple utilisation du montage signaler précédement , j ai + de 300 V a vide .

Et avec une conso de 50/100/200mA, tu as quelle tension ?

A-wai: Tu lui expliques alors ou j'essaie de m'en charger? Juste pour savoir parce que plusieurs personnes essayant d'expliquer des trucs en même temps ça peut prêter à confusion

Continue à participer, en ce moment j'ai du temps mais ça va ptet pas durer... Et pas de soucis à être plusieurs, faut juste suivre le même cheminement :
1. le TA et les datasheets pour déterminer quelle sera la tension d'alim (en cours, comme tu le vois )
2. la droite de charge

[jmd_91]

hello ,

bon , il parait que l exercice est simple

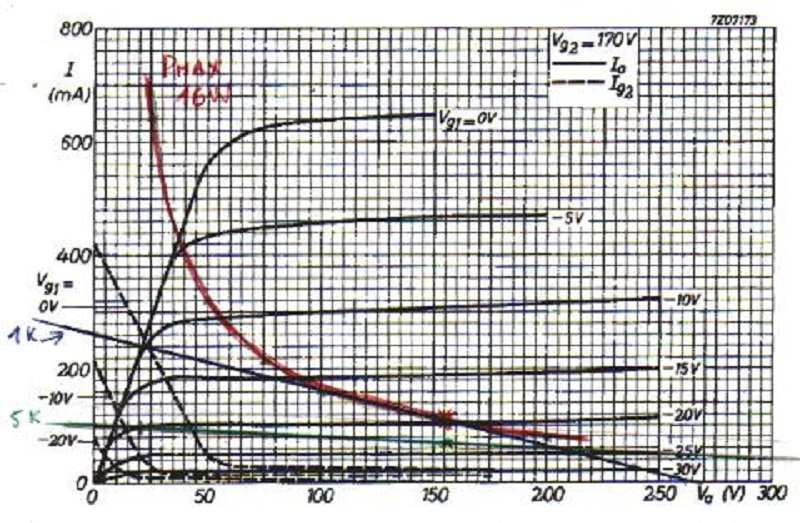

j ai mis en vers , la droite qui devrait etre a 2 K , attention , y as peut etre une érreur

a 5 K , la droite sera forcément encore plus basse , sur ce genre d exercice , j avais compris le principe .

en parlant de PL 504 , sur le net on trouve plein de truc ( normal , quand on fouille dans les bas fond , on trouve )

du coup , je dois pas etre le seul a jouer avec ces tubes ... 8O

bon , les chef , j attend vos infos , je suis prêt avec mes crayons et ma calculatrice de windaub

[Myn Donos]

Bonjour,

Alors, en effet il y a une erreur. Et même sur les deux droites que je t'ai demandé, désolé j'avais mal lu les échelles ( ), et je pense que toi aussi. Comment fais tu pour tracer la droite de charge, mettons pour 1k Ohms?

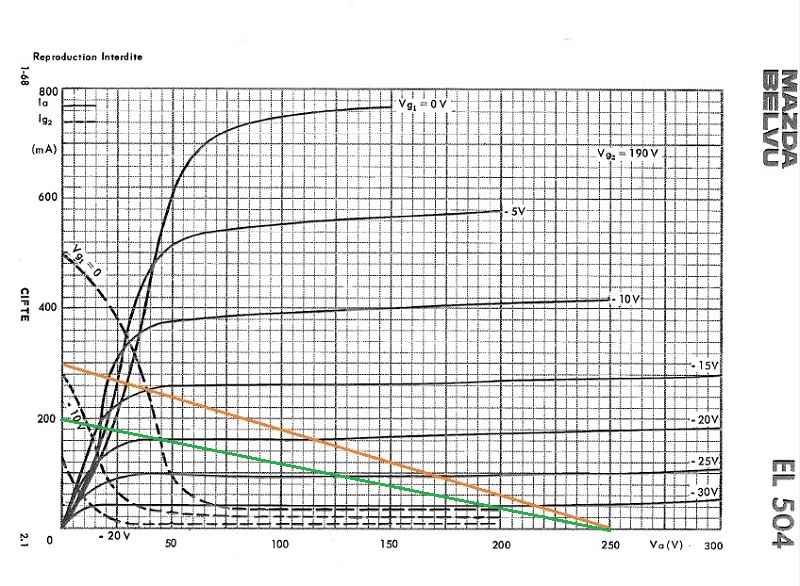

Pour t'aiguiller, ta droite orange correspond à une charge de 833 Ohms, et la verte est pour une impédance de ... 1250 Ohms


François

[jmd_91]

hello ,

je pense avoir trouver mais ca reste incertain

ah une question stupide si G2 est tres peu alimenter , est ce que les perfs sur l amplification s en ressent

[bilbo_moria]

Vouaip, plus G2 est faible, plus toutes les courbes vont vers le bas et la puissance diminue d’autant.
Doit d’ailleurs y avoir des systèmes de standby qui coupe le G2 (chez Peavey, par exemple)

[jmd_91]

hello ,

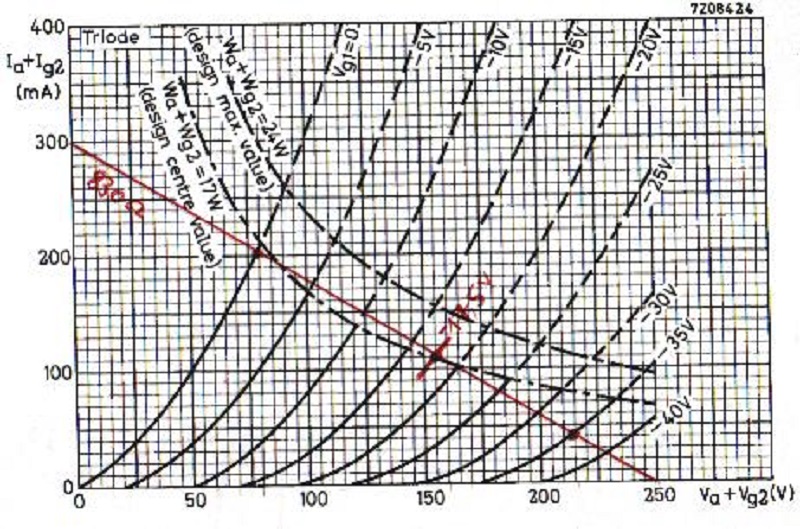

bon j ai fait un calque avec la droite de charge au quel on avait travailler sur le forum mais pas sur le bon graphique , j ai mis en bleu les 16 W anode qui sont sensé ètre une limite en classe A ( pour tant je les ai dépasser .

la droite a été calculer a la tension maxi du tube .

et j ai trouver cette doc aussi !

je peut pas mettre le doc que j ai trouver pour les cours !!!

PS: comment on joint un fichier PDF , il refuse l envois

[Myn Donos]

Comment fais tu pour tracer la droite de charge, mettons pour 1k Ohms?

Bonjour,

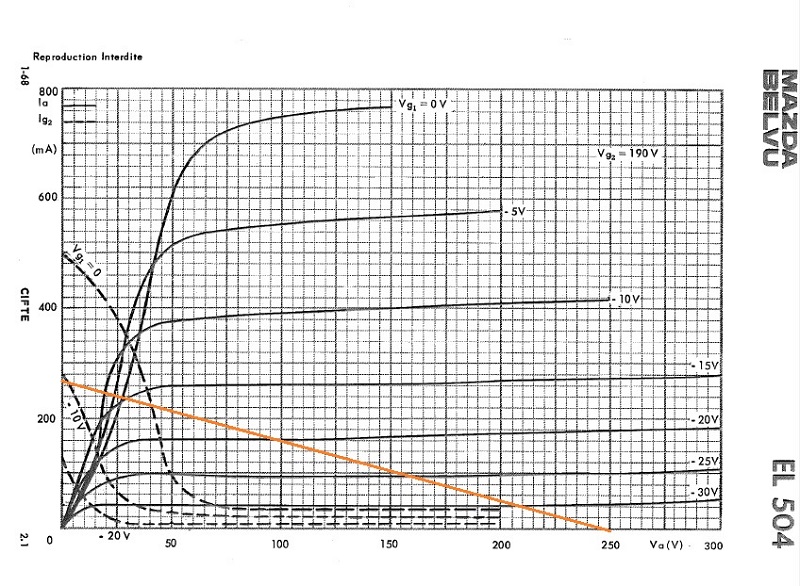

Je n'ai pas eu la réponse donc je ne peux pas aller plus loin. La droite que tu as envoyé le 29 à 7h59 couleur orange correspond à une charge de 925 Ohms, tu t'en rapproches mais ce n'est pas ça. Prends le temps de déchiffrer les échelles des graphiques

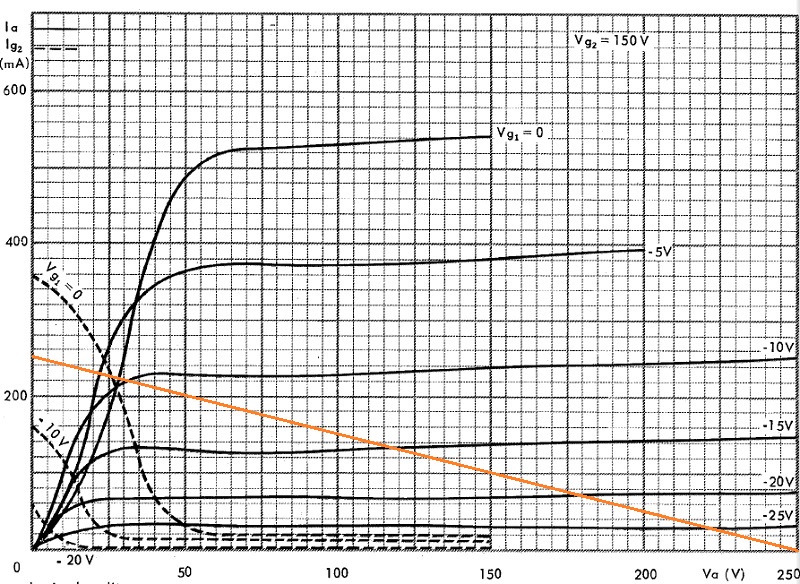

Pour les variations de g2, je pensais te l'expliquer plus tard mais c'est comme dit Bilbo. De plus, si tu regardes les deux graphiques dans la doc avec Vg2@150 ou à 190V, tu vois la différence de hauteur des courbes de grilles. Mais ça, pour le moment, c'est pas la question
Je ne réponds pas à ton dernier message daté du 30/11 à 8h36 car il ne correspond pas à ce que j'essaie de te faire faire, à savoir, juste commencer par tracer une droite de charge correctement.

Bonne journée!


François

[jmd_91]

hello ,

j ai vue l erreur

comment je peut mettre un fichier .PDF en ligne

[McColson]

Je vais voir si ça peut passer par le forum directement. Je fais ça ds la journée.

[Myn Donos]

hello ,

j ai vue l erreur

Courbe EL 504 - 1K-.jpg

comment je peut mettre un fichier .PDF en ligne

Et non tu n'as pas vu Ta droite correspond à 893 Ohms maintenant. Et tu n'as pas répondu: comment fais tu?

Pour les pdf, en effet on ne peut pas, pour le moment (coucou McC! ^^), mais tu peux le mettre dans un fichier zip et là ça fonctionne je crois

A plus


François

[jmd_91]

hello , bon , alors j ai rien piger ou alors je me mélange les crayons

pourtant que je vérifie sur une tube audio genre EL 84 ou EL 34 , ca va bien , la ou je n arrive pas a mettre en place , c est avec iK qui donne 250 mA et la tension maxi de 250 V sur l anode

[McColson]

Pour les pdf, en effet on ne peut pas, pour le moment (coucou McC! ^^), mais tu peux le mettre dans un fichier zip et là ça fonctionne je crois
A plus
François

Si si on peut mais c'était limité à 1Mo.
J'ai repoussé la limite à 3Mo mais c'est pas une raison pour abuser
J'ai testé et ça fonctionne, vous pouvez uploader dans vos messages et messages privés des pdf, et autres docs, images et sons.

[Myn Donos]

hello , bon , alors j ai rien piger ou alors je me mélange les crayons

pourtant que je vérifie sur une tube audio genre EL 84 ou EL 34 , ca va bien , la ou je n arrive pas a mettre en place , c est avec iK qui donne 250 mA et la tension maxi de 250 V sur l anode

Salut Jmd,

Donnes moi juste ta façon de calculer, on saura vite te dire ce qui ne va pas. Perso je pense que tu ne lis pas bien les échelles des courbes, parce que je vois pas d'autre erreur possible là, mais on sait jamais. J'attends ta réponse

@McColson : Ah ben je savais pas, merci en tout cas c'est gentil

A bientôt!


François

[jmd_91]

hello ,

bon , j ai refait ma droite de charge .

j ai pas plus mettre la doc.pdf , elle fait 16 Mo env.

je pense avoir compris , Yves sur l autre forum avait mis un truc que j avais pas saisis au départ , Myn Donos , est ce bon
