Projet collectif : une pedale de disto a lampe, facon EHX

[fxdfxd]

Fais nous une photo si tu peux, avec le transfo et les lampes a l'interieur, pour qu'on se rende compte de la taille que ca fait

-fx

[bill_baroud]

J'ai pas le transfo (et je vais pas démonter le G1 pour ca ) mais je pense monter la plaque des lampes ce weekend donc j'essayerais de faire une photo à ce moment la

EDIT :

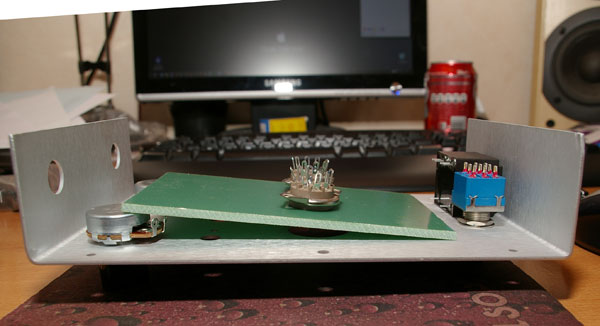

bon voila à quoi ca ressemble avec la plaque préamp :


Il reste large la place pour le transfo et l'alim à mon avis

[fxdfxd]

Bon, j'ai enfin recu le boitier, mais il manque toute la visserie, et la grille de protection, enfin bref, banzai me casse les couille !!!!

-fx

edit : Bon, de rage j'en ai commandé un autre chez TT, car je sens bien que ca va prendre encore un mois pour avoir les pieces manquantes chez banzai ...

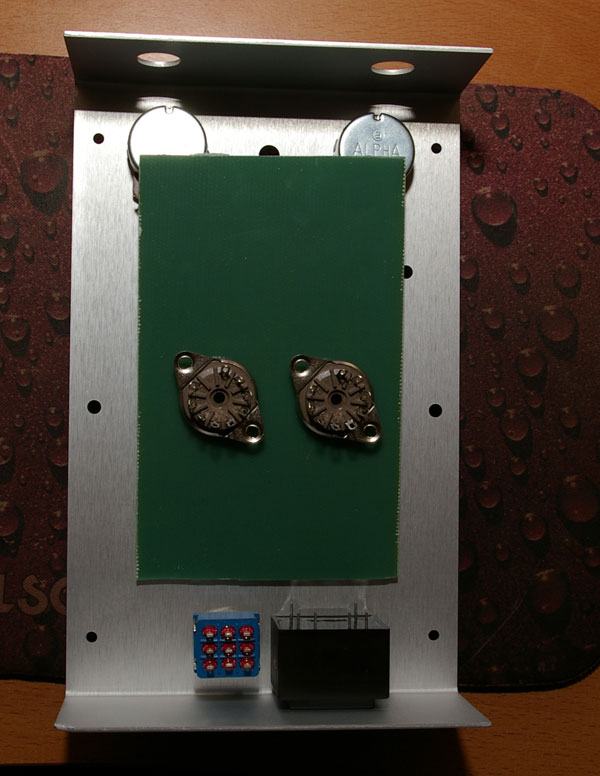

Voila en tous cas a peu pres la place que ca va prendre dans le bazard :





Le transfo est un 1.9VA, normalement pas prevu pour etre utilisé a l'envers, ca marchera qd meme a votre avis ?

A+
-fx

[latortuefolle]

ouais, tu t'en tires bien niveau place! Joli!

Tu comptes faire comment? Avec des turrets et les supports vissés sur la plaque, comme le montage de Hoffman amps?

Pour le sens de ton transfo, j'en sais rien, mais il me parait bien petit... il sera assez puissant?

[fxdfxd]

Oui, surement un montage sur turrets, avec ma nouvelle perceuse colonne c'est super facile a monter

Pour le transfo je ne sais pas, hoffmann utilise un 1.6VA, et n'a pas l'air de s'en plaindre (c'est le transfo utilisé dans les pedales EHX)
De toute facon j'ai encore un peu de place si jamais il est trop petit

Sinon la commande TT passée hier est expediée aujourd'hui, ca change de banzai, ca fait plaisir

-fx

[vitriol82]

4 triodes = 2.4 mA

250V * 0.0024 = 0.6VA

Un transfo de 1.9VA, il faudra qu'il soit de bonne qualité, sinon y'a pas photo ça va vite lacher.

[fxdfxd]

Merci Vitriol

Le transfo est un petit Hahn, commandé chez banzai, je verrai bien ce que ca donne, au pire si il claque tant pis, j'en mettrai un plus gros par la suite, je laisse un peu de marge !

Sinon j'ai pondu un simili schema avec l'outil de Tazzon :



Je vous posterai tout a l'heure un premier jet d'implantation, mais a priori tout devrait rentrer sans trop de problemes

-fx

[vitriol82]

Tes capas d'alim entre 5 et 10µF suffiraient amplement, il te faut quoi comme tension A+?

Donnes moi la tension à vide obtenue au transfo en alimentant le secondaire en 12V, ou sinon la résistance du bobinage 220V , je prendrais 15% de perte

[fxdfxd]

Je vais mesurer ce que j'obtiens avec les deux transfos connectés, je te donnerai ca surement demain !
Pour la tension, aux alentours de 250V, moins si ca risque de charger trop le transfo, je ne suis pas a 20V pres !

-fx

Edit: tiens, d'ailleurs, je dois bien relier les deux secondaires du transfo en // (c'est un 2x12V), comme on le ferait en utilisation normale, pour profiter du courant maxi ?

[vitriol82]

Vi m'sieur en respectant l'ordre de couplage

[fxdfxd]

Dis m'en plus, comment je repere les bonnes pattes ?
Je serai tenté de dire que la patte de gauche du premier enroulement va avec la patte de gauche du second, idem pour les pattes de droites, mais comment etre sur ?

Merci
-fx

[vitriol82]

Oui c'est ça, de toute façon tu t'en apercevras vite le cas contraire, si les flux sont opposés, tu n'auras rien au secondaire.

[fxdfxd]

Pas faux
Je te dirai ce qu'il en est demain ... tu penses qu'une tension d'alim de 250V c'est jouable avec cette combinaison (transfo mural 12V AC 1.2A, transfo interne 12V 1.9VA - pas fait pour du reverse a la base-; redressement par pont de diode, capa de tete, 4 triodes) ?

Je vais peut etre essayer de m'inspirer de la pedale soldano supercharger pour modifier un peu mon design ...

-fx

Edit: Bon, j'ai fait les mesures, j'obtiens, 157V, avec un transfo externe qui sort du 13.5V, le tout a vide...

C'est pas enorme enorme

[vitriol82]

Rien d'étonnant, enfin si bas c'est que le taux de régulation devait être pourri à l'origine, on ne va pas faire grand chose non plus avec cette tension, et là on est à vide....

[fxdfxd]

Mouais bon, je vais essayer d'alimenter mon montage avec ces tensions, tu penses qu'on peut attendre 200V en tension d'alim ?

Sinon je me rabattrai sur la nouvelle bombinette de chez TT :

http://www.tube-town.net/ttstore/produc ... -7-VA.html

merci !
-fx
