Projet collectif : une pedale de disto a lampe, facon EHX

[vitriol82]

Mouais, c'est la fixation qui va poser pb et la fiche CEI secteur aussi

[aubrybybo]

Ah moins de faire rentrer le fil direct dans le boitier, sans fiche CEI, comme certaine pédales EH. Par contre, c'est souvent un fil 2 conducteurs, donc pas de terre...
Et au niveau du transfo, 0.6A pour le chauffage, ça va pas etre limite avec 2 12AX7? Vu qu'elles vont consommer 0.6A, ça va faire saturer le transfo, non?

[vitriol82]

Non, c'est le courant nominal

[aubrybybo]

ok! D'un autre coté, ça me paraissait louche de sortir un transfo qui soit prévu trop court pour le chauffage!

[vitriol82]

D'un autre coté, ils auraient pu le faire en 12.6V /300mA

Bon du nouveau à ce sujet, je fais étudier un transfo 15/200V bas profil pour 2 lampes, réponse bientôt.

Pourquoi 15 V au primaire?
- Pour coller un 7812 et toper un chauffage régulé, pas satisfait avec du 12V, trop critique.

[aubrybybo]

15V AC? Tu vas te retrouver avec 20VDC après le pont de diode, le régulateur va avoir besoin d'un bon radiateur là! 8O

[vitriol82]

15 x 1.414 = 19.8V moins 1.2V du pont = 18.6V moins 3V de voltage drop = 15.6V donc la puissance à dissiper sera de 15.6 - 12.6 = 3V x 300 mA = 0.9W.

Le boitier suffira amplement

[kiwisamourai]

salut,

je suis en train de terminer un pedale similaire et j'ai utulisé ce transfo de TT
http://www.tube-town.net/ttstore/produc ... 250-V.html

et apres redressement j'ai une tension de a peu pres 350V .
je viens de faire quelques essais et ca me parait assez prometteur.

[vitriol82]

Normal, il est prévu pour du 12V en primaire.

[fxdfxd]

Hello

kiwisamourai, je ne l'ai pas pris car Dirk de TT n'a pas su me donner les dimensions
Tu aurais qq photos pour voir l'integration dans ton boitier ?

Bon, pour le moment, je crois que je vais faire des test avec le transfo que j'ai, ca me permettra au moins d'avoir une idée du son.

Merci
-fx

PS: tiens Vitriol, j'ai demandé a mon mag d'electronique un pont de 1N4007 pour gagner de la place dans mon boitier, mais ils n'en avaient pas, il m'a donné un B380R a la place, tu penses que j'ai un interet quelconque a utiliser plutot des 1N4007, ou plutot ce pont ?

[vitriol82]

Et bien il faut veiller que le reverse voltage soit au moins 2 fois Umax.
Dans ton cas c'est 2 x (157 x 1.414)= 443V donc des diodes 400V ça pourrait aller sinon des 600V seraient mieux.

[fxdfxd]

c'est 380V en alternatif, et 800V en continu en peak, d'apres ce que j'ai trouvé...
Impossible de trouver un pont de 1N4007 sur Grenoble

-fx

Edit : voila, j'ai bien avancé ce WE, j'ai quasiment fini la partie mecanique de la chose, et mon layout est quasi fini aussi

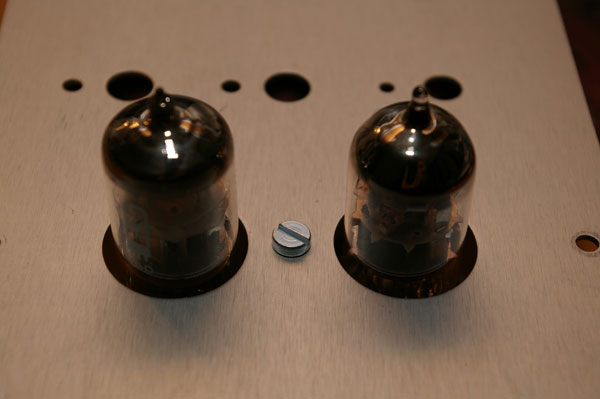

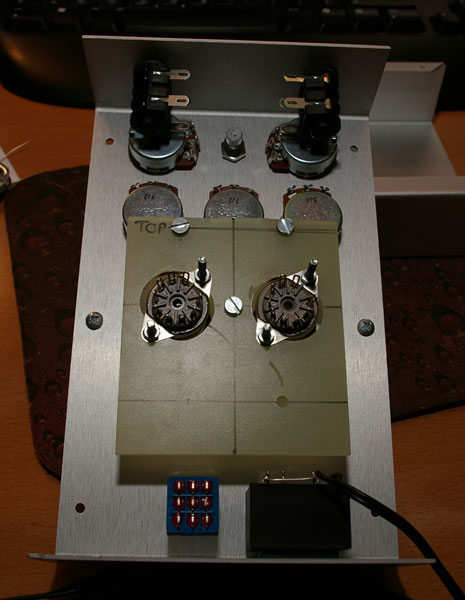

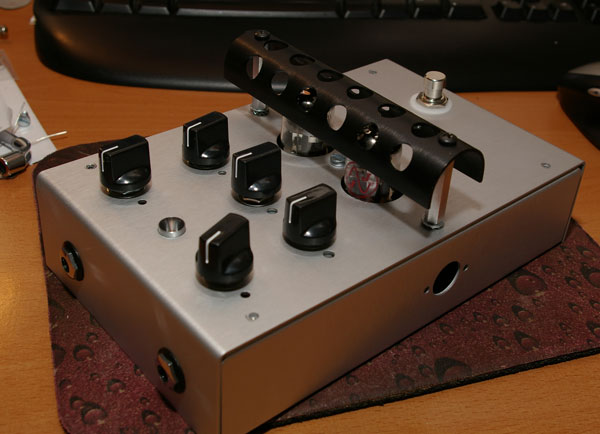

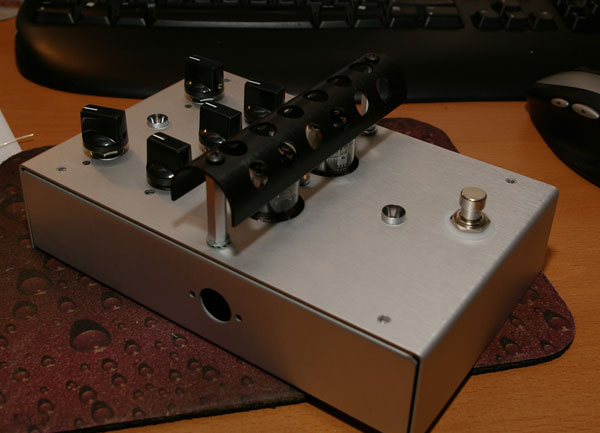

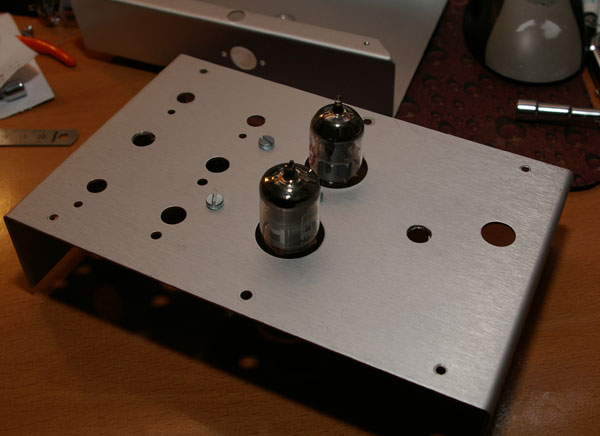

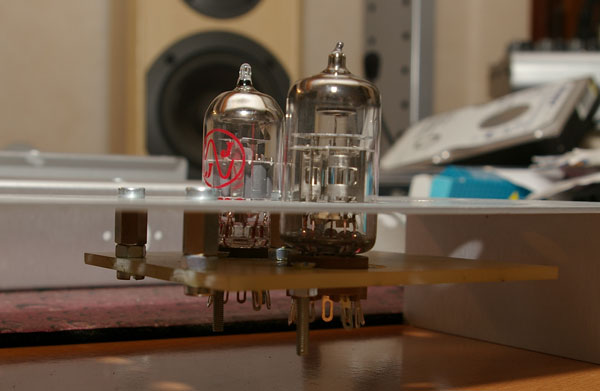

En attendant, voila qq photos pour vous faire patienter

















Voila, a+
-fx

[Mikka]

Ils sont sympas tes sockets marrons, où les as-tu commandés ?

Ca a belle allure, elle va avoir un super look cette pédale, va falloir que le son soit à la hauteur maintenant, mais là dessus tu devrais t'en sortir je pense.

[aubrybybo]

Ils sont sympas tes sockets marrons, où les as-tu commandés ?

Ca a belle allure, elle va avoir un super look cette pédale, va falloir que le son soit à la hauteur maintenant, mais là dessus tu devrais t'en sortir je pense.

A première vue, c'est ça
http://www.tube-town.net/ttstore/produc ... s-VT9.html

[Mikka]

Merci pour le lien !


Qu'ont-t-ils de spécial hors mis l'aspect éstétique ?
