Projet collectif : une pedale de disto a lampe, facon EHX

[fxdfxd]

euh, rien
J'ai pris les plus petits que j'ai trouvé, c'est tout

-fx

[Mikka]

Je m'attendais à un truc du genre ... ils sont plus solide ou ils tiennent mieux à la chaleur des soudure ...


Merci tout de même.

[fxdfxd]

Bah ... nan

Le truc qui est chiant de plus, qd tu les monte comme j'ai fait, cad, par le dessous, c'est que le support n'est pas rond, et si tu perces rond, alors tu ne peux plus les visser ...
Il sont faits pour etre montés par le dessus, alors tu peux percer rond, a 20mm

-fx

[Mikka]

Ben au moins je suis au courant maintenant;

Merci Fx

[fxdfxd]

Pas de quoi

Bon, j'ai fait les mesure, j'ai au max 220V continu a vide, je vais faire qq test avec un preamp, on verra ce que ca donnera ... des nouvelles bientot

-fx

Edit : Voici un peu de nouveau ...

Le cablage du tonestack, en volant finalement, ca prendra beaucoup moins de place :







Apres il ne restera plus qu'a caser tout ca dans la pedale ...



A bientot
-fx

[vitriol82]

Si c'est le pont de diodes que tu as fait pour le chauffage, tu aurais du prendre un pont moulé.

J'ai du nouveau pour les transfos, donc j'en ai fait faire 2.

Comme je le disais , afin d'assurer un 12 Vdc de chauffage régulé dans tous les cas de figure, j'ai fait faire les transfos en 12V au primaire et 200V au secondaire.

Le cadre fait 32 x28 x13 mm et hors tout avec l'étrier de fixation la cote de 32 passe à 48 mm (étrier = même systeme de fixation que la self 159Q de la V3 , avec les 2 oreilles qui dépassent en bas)

Ce sont des 2 VA, je pense qu'il y a moyen d'optimiser l'alim et surtout le filtrage. Le prix: 12 euros TTC.

Je jette un oeil sur l'alim, je pars sur une HT de 250V à 2.5 mA de débit

[fxdfxd]

Salut Jojo

Pour le pont moulé, c'est ce que je ferai une fois le montage en place, la j'ai soudé des diodes en volant, je trouvais que c'etait plus pratique ... je n'ai pas encore trouvé de pont de 1N4007, va falloir que je les commande ...

Sinon pour ton transfo, ca me semble pas mal du tout, ca tient dans l'espace prevu, il faudrait juste une photo pour voir a quoi ils ressemblent si tu peux, mais je pense que si c'est possible, je t'en commanderai un (directement a toi si tu veux bien, ce sera plus facile )

Merci beaucoup, c'est une bonne nouvelle
-fx

[tazzon]

Pour le pont cherche plutôt un W08 petit rond 1A

[vitriol82]

A ton avis pourquoi j'en ai pris 2?

Bon la meilleure soluce de filtrage permet d'obtenir 279V à 0.5% de taux d'ondulation:
Pont =>220R/10µF/350V=>220R/33µF/350V et hop HT 280V et pics à Imax de ce que peut générer le transfo avant saturation.

Fx, des ponts moulés de 1000V pourquoi faire ??? 8O 8O

Pour le 15V (dans mon cas) un pont de 50V 1A suffit et la HT un pont de 400V fait l'affaire, les 4007 c'est bon pour les HT qui dépassent les 300Vac

simulation de l'alim ici

Encore plus simple avec les mêmes spécs:
Pont => 470R==> 47µf/350v

[fxdfxd]

ok, Jojo t'es un chef

Bon je vais utiliser mes pont 380V pour le redressement
Pour les condos, j'ai que des 22µ, ca ira tu penses ?

Merci & a+
-fx

[vitriol82]

t'en mets 2 en //, sinon que 22µ tu vas augmenter le taux d'ondulation

[fxdfxd]

Bon, faudra que j'en trouve d'autres alors, je n'aurai pas assez de place sur ma plaque sinon ...

D'ailleurs pas sur que des 33µF passent, c'est calculé au plus juste ...

-fx

edit: ah mais sur mon alim, j'avais 3 22µ, donc c'est bon, j'en met 2 en //, et ca roule

Edit 2 : Bon, j'ai cable le bestiau, et c'est pas top ... le son est crade, fuzzy a fond, ca siffle, et on a l'impression de passer le son dans un noise gate trop bas ...

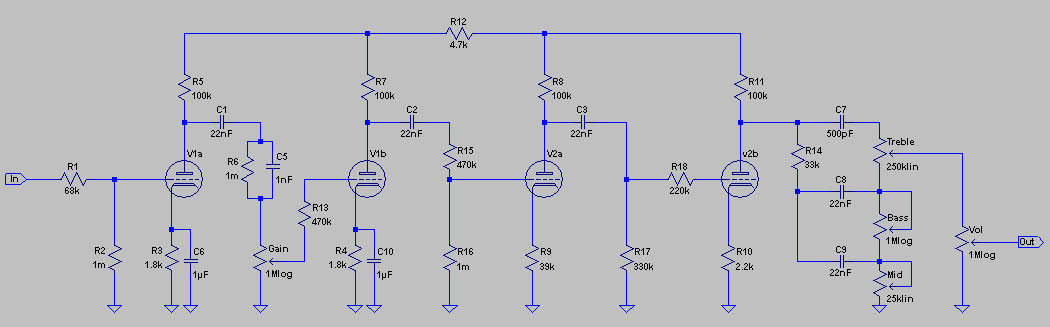

Voila le schema, qqch vous semble faux dessus ?

http://f.defaut.free.fr/photos/DIY/Peda ... Preamp.jpg

Merci
-fx

[latortuefolle]

Voila le schema, qqch vous semble faux dessus ?

http://f.defaut.free.fr/photos/DIY/Peda ... Preamp.jpg

Merci
-fx

Je vois rien de "faux" mais à mon avis si tu tiens à garder les 4 triodes qui saturent en chaine, va falloir calmer le gain sacrément par des ponts diviseurs, au moins entre les deux dernières. Ou baisser R17 à quelques 10aines de kOhms, comme sur les trainwreck.

IMHO tu devrais partir sur une topo JCM800, avec donc la dernière triode en couplage direct avec la 3eme, et donc le tone stack sur la cathode. Ca abaisse l'impédence de sortie, bon pour le tone stack, et la dernière triode ne servant qu'à rabaisser l'impédence, elle ne rajoutera pas vraiment de distortion: ça va calmer le preamp en le rendant plus domptable.

Tu pourrais aussi faire un boost avec la seconde triode, débrayable comme sur le preampli de cet ampli:

http://www.schematicheaven.com/newamps/ ... exador.pdf

Avec un 3PDT ça doit être jouable, si t'as la place de rajouter un footswitch.

[fxdfxd]

Hello

Je voulais faire un truc style jcm800, avec une suiveuse en derniere triode, mais finalement j'ai opté pour le style soldano (c'est le schema de la GTO)

Par contre le probleme vient des deux premieres triodes, en bypassant les deux dernieres j'ai encore le probleme, bizarre je ne comprends pas

-fx

[latortuefolle]

un petit découplage d'alim des triodes 3 et 4 pourrait aider aussi...

Mais pour moi, une 56k en R17, voir moins, ou un pont diviseur et ça devrait déjà améliorer... c'est super chaud de gérer 3 triodes en chaine qui saturent...
