le tubyFET sur TG

[hotamp]

salut ! je vous informe de la realisation d'un ampli FET classA sur TG !

http://www.techniguitare.com/forum/view ... sc&start=0

ou comment faire se dresser le cheveu sur la tete a mathieu !

si vous avez une idée de preampli + tonestack a tube basse tension (24V) celui ci seras son power amp idéal !!

les premiers résultats et tests sont tout simplement époustouflants !

ca sent le blind test de la mort qui tue !!!

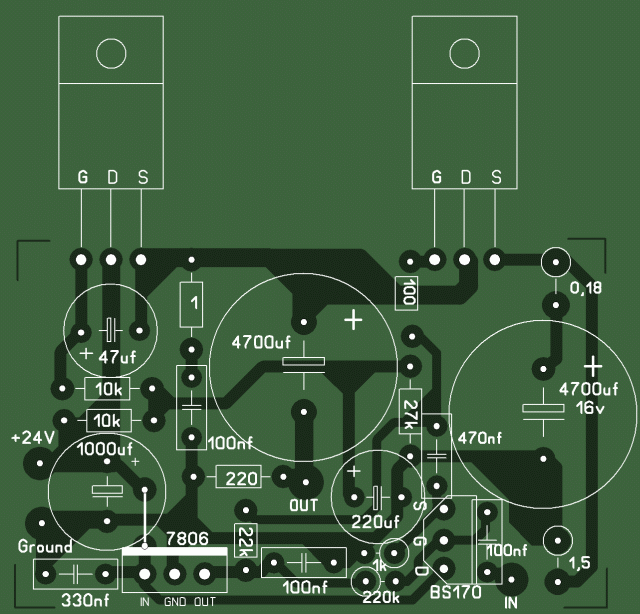

le proto :


avec son tunnel de ventilation :

[charpy]

pour rester dans le fet il y a des pédales sympa qui peuvent servir de preamp sur runoffgroove

sinon pour un coté fendry il y a le préamp du guyatone flip2000 mk2 doit etre sympa. c'est a base de 2sk30.
j'ai le PDF sous le coude mais il me semble l'avoir déja posté ici il y a des lustres

j'ai toujours voulu me monter ce preamp, et j'ai jamais dépasser le stade du booster avec un seul 2sk30. ca sonne tres précis (plus que l'AMZ) mais un peu plus froid.

[hotamp]

ah ben la sur TG , le preamp prevu pour allez avec , on a choisis le matchbox

http://www.techniguitare.com/forum/viewtopic.php?t=6197

simul matchless DC30 a bs170/2n7000 ( moi je met des bss91 dont j'ai un bon stock en entrée )

[vitriol82]

Hotamp, donnes moi les caractéristiques d'alimentation de ton poweramp, en classe A ce qui est bien c'est qu'il n'y a pas trop de swing d'alim.

Je préfère m'assurer de cette partie là

J'aime pas trop le 24V non régulé direct à l'entrée du 7806

EDIT

Au moins tu simules la dissipation thermique avec cet ampli, on a pas besoin de ventiler avec de vraies lampes

[hotamp]

le 24V est régulé !

on a pas besoin de ventiler avec de vraies lampes

oui mais la t'as l'ampli complet pour le prix d'une lampe !

[vitriol82]

Oui j'ai vu ça à posteriori, (t'aurais du mettre ton dernier pcb) m'enfin y'a moyen de se passer du 7824 et moins faire dissiper le 7806 si j'ai les infos demandés.
En gros il consomme combien ton circuit?

[hotamp]

En gros il consomme combien ton circuit

environ 50watts ! ( prevoir un radiateur d'au moins 80/100watts )
le 7806 consomme que dalle ! il est juste la pour fixer un ref de tension ( sur le montage original elektor y mettent un 78L06 )

c'est pareil pour la regul juste un bd912 avec 2 transi et 3resistances qui se battent en duel ! j'ai preferé faire ma regul qui va bien , et vu le prix des regulateurs je vais pas m'emmerder !

[fxdfxd]

Tiens j'ai un preamp typé plexi qui sonne pas mal du tout en crunch, avec des FET :

http://f.defaut.free.fr/compos/PlexiFET-crunch.mp3

Faut juste que je retrouve le schema

-fx

[hotamp]

bon j'ai finalisé l'electronique du tuby fet en lui ajoutant le preampli qui va bien !
je me suis servis de ce schéma


j'ai juste changer les resistance de d'anode en 10K pour l'ecc86 ! et la resistance de la 2ieme cathode en 1k5 a la place de 2k4 !

j'ai ajouter un bright sur les aigues : une self de 100mH en serie avec un 4n7 sur un potar de 100k qui met ca plus ou moins a la masse , je me reprend sur le 370pf de l'aigue du baxendall ! (moi j'ai mis 440pf comme condo pour le tone stack ! on peut adapter les valeurs a l'oreille , pour le FAC aussi !









bon ca fonctionne super bien ! avec un crunch tres joli tout a fond !

j'ai ajouter un tout petit tranfo de 220/6V pour le filament , et le 24V du tubyfet pour l'alim ! un ptit 10uf en decouplage ( ya deja une alim parfaitement régulé ) et voila !

j'ai torturé ce tube sous tout les angles ! y bronche pas !!

[a-wai]

Je suis fan de ton PCB

[charpy]

moi aussi j'aime bien le PCB a la dremel

et toujour du PCB double face partout! t'as détourné un camion de double face?

ca me donne envie de me repencher sur la tubewai. comme les 12U7 ne me plaisaient pas j'ai tenté en ecc86 sans obtenir de meilleur résultats... elle me résiste

fx il est tres sympa ton préamp plexi! le grain s'en approche bien!

[hotamp]

ben , sur ces lampes basse tension le point le plus critique , ce sont les resistances d'anode ! la ,sur le montage le tube commencais a conduire avec des 1k ! j'ai teste en montant les resistances d'anode jusqu'a 100k , mais le son etais pas beau ! alors je suis descendu a 30k pour le premiere triode et 10k sur la deuxieme ! apres on peu retoucher un peu la polar des cathodes mais tres peu !
autrement le FAC agit bien symetriquement ce que je n'est pas avec le montage HT avec ef86 en entrée ( mais z"on l'air coquine les penthodes )

[hotamp]

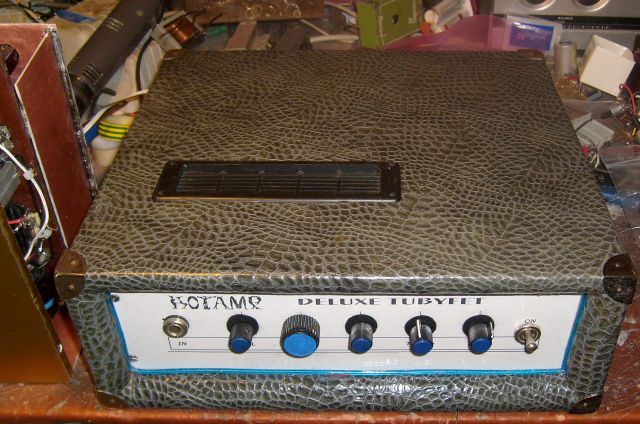

ayé ! il est dans sa boiboite !





d'autres fotos et des samples sur TG
