salut , un petit projet d'ampli !

j'avais fabriquer cet ampli pour un pote ! mais y a 15ans ! depuis j'ai renover le principe et changer le preampli !



l'ampli c'est le "quatuor " de LED que j'ai mis a ma sauce ! oui comme je disposais de TU101 audax , je l'ai utilisé , pour profiter de son cablage ultralineaire !



alors je l'est cablé en 4k primaire ( je me sers de la sortie 16ohm en 8 )

mais il est assez cool pour un 25/30Watts !

alors apres j'ai fait mon preampli en partant d'une idée matchless/orange !

alors j'ai mis une ef86 ,

apres un reglage de FAQ ( commutation de condo )

suivit d'une premiere triode , un reglage de volume , la deuxieme triode qui attaque le baxendall , et un master volume !


j'ai rajouter un circuit de presence ( a la orange , voir leur schémas ) , et pis je vais optimiser les frequences baxendall ! autrement silence total , aucun souffle ni ronflette , j'ai tout cablé en resistances a couche metal !

l'alim j'ai refais , transfo , pont diode , standby , 100uf/self 1H5 /47uf/10k/47uf





c'est un transfo de recup de l'epoque des télés a tubes !



j'ai cablé les condo de filtrages au cul de l'inter du standby

voila je vais optimiser , mais a la base c'est pour un guitariste qui joue de l'electroacoutique ! et le double push d'el84 en ultralinaire en polarisation automatique ( faut des el84 appairés ) c'est du cristal ! la sinusoide sur l'oscillo ! 0dB /500hz c'est du pure race sans ecretage jusqu'a 25W !

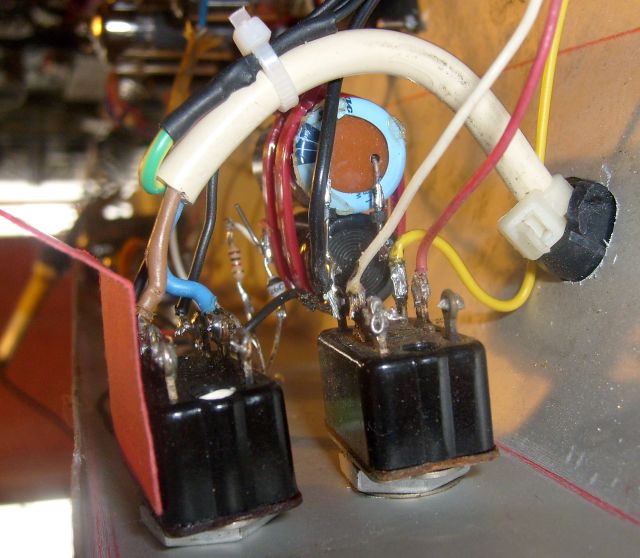

l'ampli est monter sur silent block caoutchouc ! et le preampli cablé direct sur du double face de reforme ! j'ai un super plan de masse ( masse en etoile ) ! d'ou le silence du bestiau !

[McColson]

Joli mais je sais pas comment tu t'y retrouves dedans
T'as le moyen de faire un schéma, même une photo du schéma sur papier.

[vitriol82]

Ça me fait toujours kiffer ce genre de câblage.
Sinon +1 avec Mc, un ampli electro à tube ça demande à être approfondi.

[hotamp]

ahhh ! je me suis servis de ce genre de montage en adaptant les tensions d'anode et les gains inter etage !







bon j'ai pas fait tout a fait pareil sur l'ef86 , j'ai un peu chiader !

c'est marrant le son , on dirais de la hifi comme ampli gratte ! ca monte vachement bien dans les aigues ! en plus avec le gain a fond ! j'ai un bon crunch /saturation qui change avec le reglage de FAC !

[charpy]

c'est sympa le FAC! j'aime bien l'effet en satu notament.

a part le FAC qui est cablé sur le rotoswitch je trouve que le cablage est limpide. allez jojo je vais t'envoyer un de mes montages a débugger

pour mémoire mon G5 (semi-proto) est un best of en matière de bordel :

l'alim
http://www.projetg5.com/upload/charpy/G5c3.JPG

l'ampli
http://www.projetg5.com/upload/charpy/G5c2.JPG

[Tinou]

j'ai un bon crunch /saturation qui change avec le reglage de FAC !

Si c'est un ampli pour électro gratte, il est préférable de pas avoir de distortion, nan ?

Enfin bon, y me plait ton ampli Hot

[loylo]

Ca veut dire quoi FAC? Frequency machin chose?
Ca permet de changer de filtre en amont de V2, à ce que je vois, mais ça joue sur quoi: ça permet à V2 de booster plus ou moins les médiums?

D'un point de vue sonore, comment décririez vous l'effet?
Merci.

[hotamp]

D'un point de vue sonore, comment décririez vous l'effet

ca vire des graV et du gain ! a l'oscillo ! ca cute de plus en plus une sinusoide ! mais en asymétrique sur le sinus posistif je crois !
mais c'est bien ! ca agit en meme temps sur la texture du baxendall ! et avec un circuit de presence ! ya tout les sons
la penthode en gain quant on est en saturation c'est pas pareil qu'une triode ! c'est plus riche en harmonique avec un meilleur etagement de l'exinction ecretage ! mais faut se mefié des aigues en saturation la penthode fais plus briller ! a faire palir un jim marshall !!

et heu ! l'ampli de puissance , j'ai retoucher la polar cathode avec la CR j'ai viré le condo en // et j'ai mis mon reglage de pressence un 470nf +- a la masse par un potar de 2k5 et j'ai mis une 10k sur la CR faut ptet mettre un peu plus genre 15...18k a voir ! la présence est très efficace

m'enfin j'aime bien la technique du double face avec des ilots a la grignoteuse ca permet de cabler tres pres du tube et d'avoir un bon plan de masse ! en plus c'est tres solide comme cablage ! pour développer avant de faire un circuit imprimé

[charpy]

la technique du double face avec des ilots a la grignoteuse

quézaco?

je ne vois pas de double face et tu me fais un peu peur... du double face avec la HT et la chaleur des tubes... il n'y a pas plus foireux....

[hotamp]

du circuit imprimé double face ! en cuivre !

[charpy]

OK ca va mieux j'avais compris scotch double face et le coup des ilots me laissait perplexe

la penthode elle est en entrée non? sur le G1 ca assombri le son!

par contre si on la fait saturer (avec une triode devant) ca fuzz grave!

[hotamp]

la penthode elle est en entrée non? sur le G1 ca assombri le son!

oui en entrée ! mais moi c'est le contraire ! ca me fais briller le son ! j'ai pas finit de bosser dessus ! j'ai plus l'habitude des triodes !

en plus avec le TU 101 en ultralineaire ! ca grimpe tres facilement dans les tres aigues !

[loylo]

D'un point de vue sonore, comment décririez vous l'effet

ca vire des graV et du gain ! a l'oscillo ! ca cute de plus en plus une sinusoide ! mais en asymétrique sur le sinus posistif je crois !
mais c'est bien ! ca agit en meme temps sur la texture du baxendall ! et avec un circuit de presence ! ya tout les sons
la penthode en gain quant on est en saturation c'est pas pareil qu'une triode ! c'est plus riche en harmonique avec un meilleur etagement de l'exinction ecretage ! mais faut se mefié des aigues en saturation la penthode fais plus briller ! a faire palir un jim marshall !!

C'est donc en quelque sorte un réglage de tonalité après V1, qui influe donc sur le gain des étages suivants?

[hotamp]

voui c'est ca ! j"ai observé a l'oscillo une belle sinusoide (500hZ/0dB ) et donc plus on va vers les posistions aigues , plus la sinusoide devient une dent de scie ( mais arrondis ! hein )

[jeff10]

j'aime car sa me rapel le cern
les cablages prototypes
le bureau d'etude allé! allé! on y va! faut que sa marche!
et nous la tronche du cablage
mais je pense que ses souvent comme ca
les chercheurs on cable à l'arrache
pour essayer sur le L H C,accelerateur de particules

le roto contacteur à plusieur condos
j'ai vus ce montage sur mon livre elektor
bien! bien!
les gars le cablage,
le fil bleu sur le vert? 8O ?
Manu un pote ma conseillé un double face pour chaque preamplis.
Misere lors de la modif;
donc 90euros à la poubelle
Car probleme de ce circuit en double face
J'ai tout refais sur barre à relais.
Circuit imprimé pour ma part personnel je pense que se n'es pas conseillé
Quand il faut modifier on pleure.
On obtient pas moin de parasites.
les parasites sont du à la qualitée du cablage et de bien distinguer chaque elements d'alim et d'entrée.
le Geloso 90 w que j'avais etait cablé sur barre .
pas de parasites.
system papy,mais sa marche
