Preampli pour clavier (hammond)

[Tofedu74]

Salut à tous,

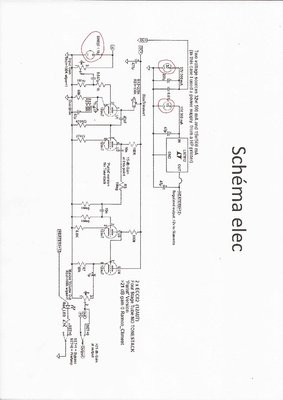

je voudrais monter un préampli pour clavier pour mon frère, il joue sur un hammond et sur un crumar, il m'a fait passer un schéma qu'il à trouvé sur le net. Et je dois avouer que je comprend pas tout et qu'un peu d'aide serait la bienvenue! Sur le schéma ci-joint j'ai entouré trois éléments que je ne comprend pas...

[Carole]

C'est le symbole utilisé pour les générateurs sous Spice les chiffres 32 et 15 veulent dire 32V et 15V, sur l'autre SINE(0 1 1k), c'est une sinusoïde sans offset (0) de 1V, à 1kHz.

[Tofedu74]

Mouais... c'est juste une indication de la tension a cet endroit du circuit ? je me doutais que c'était 32v et 15v, mais c'est quoi exactement ces machins?

[Pote Gui]

Ben c'est l'indication qu'en cette place, il doit y avoir une alimentation de la tension indiquée.

[Carole]

Relis ma réponse, ce sont des générateurs pour la simulation du circuit sous Spice:







Ce ne sont pas des composants, mais ils indiquent au moteur de simulation de Spice une DDP (15V et 32V) ou une fonction (sine) qui est dans ce cas précis sensée représenter le signal à l'entrée du circuit (orgue, guitare...).

[Tofedu74]

ok compris, et donc la personne qui élaboré ce schéma utilise deux source d'alim différentes, on pourrais bien obtenir du 15v à partir du 32v non?
Heu j'ai quand même pas un grand niveau, beaucoup de connaissance me manquent...

[Carole]

c'est cela.

[Pote Gui]

Heu j'ai quand même pas un grand niveau, beaucoup de connaissance me manquent...

C'est peut-être par là qu'il faudrait commencer, non?

[Tofedu74]

Oui, c'est bien l'idée

[ChopSauce]

Heu j'ai quand même pas un grand niveau, beaucoup de connaissance me manquent...

C'est peut-être par là qu'il faudrait commencer, non?

Oui, enfin, si je puis me permettre parfois, quand on commence, on ne sait pas par où commencer

Je ne jette la pierre à personne, hein...

... c'est juste que même avec la meilleure volonté du monde, des deux côtés, c'est facile de dire mais faire c'est autre chose.

Enfin, bref, ce serait moi, j'essaierai de trouver plus d'infos pratiques, sur des sites plus spécialisés - avant de me lancer dans un tel montage - quitte à revenir ici pour poser des questions de détail un peu plus théoriques (comme indiqué sur le sous-titre du site)
