Nous vous invitons à lire le très intéressant article de Aïken sur « Le Point à point est-il préférable au Circuit imprimé ? » (prochainement en ligne sur ce site). Mais tout d’abord, quelques explications sur les montages Point à point (PTP).

Le « vrai » point à point

Chaque composant est connecté à une « patte » du socle d’un tube, sur un contacteur d’un jack, sur une cosse à souder. Il n’y a pas de « plaque » ou de « carte ».



Sunn: Point to Point

Ampli Sunn, 1971 …



Exemple d’amplificateurs réalisés avec cette technique : les vieux amplificateurs Sunn, un vieux Vox Student américain que je possède, le DC4 de _Terb …



« Terminal Strips » :

On peut traduire ce terme par : « plaques à cosses » ou « barrettes relais ». Ces barrettes sont simples ou doubles (bien qu’en toute rigueur, le terme « terminal strips » désignerait plutôt la barrette simple). Les composants sont soudés sur les cosses




Simple




Double



On trouvera également la terminologie anglo-saxonne suivante pour désigner ces plaques : tagboads, lugboards.

 Exemple d’amplificateur réalisé avec cette technique : le G5 !



« Eyelet board »

Il s’agit de « plaques à rivets ».


Un rivet …

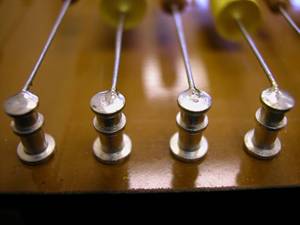

Les rivets sont insérés dans la plaque et les composants sont soudés sur ces rivets. Dans la littérature anglo-saxonne, on trouvera également le terme « tagboard » pour désigner cette technique.




Montage de composants sur une plaque à rivets …



Exemples d’amplificateurs réalisés avec cette technique : vieux amplificateurs Fender, Marshall Super Lead etc.



Turret boards :

On peut traduire Turret par « tourelle »




Une « tourelle »



Les tourelles sont insérées sur la plaque (cf une des techniques pour y parvenir : tutorial sur le site G5)




Les « tourelles » installées sur leur plaque

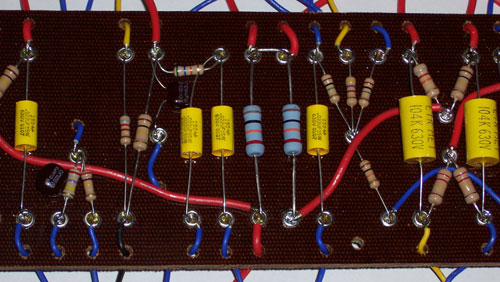

Puis les composants soudés sur les « tourelles »


Montage de composants sur des « tourelles » …

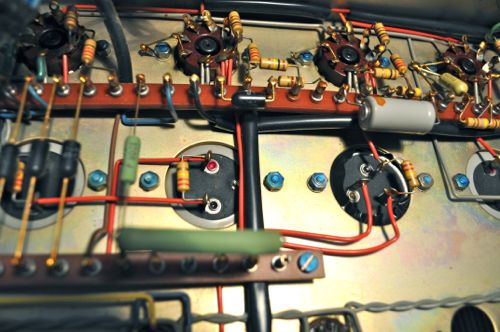

Exemple d’amplificateurs réalisés avec cette technique : Hiwatt




Bien sûr, il est possible de mixer ces différentes techniques au sein d’un amplificateur, au gré de l’humeur du constructeur ou de l’aspect pratique de la chose …

Ces techniques PTP sont-elles préférables à la technique consistant à souder les composants sur un circuit imprimé (PCB ?) Pour vous aider dans votre réflexion, vous pouvez lire l’article de Aïken sur ce sujet existentiel ! (prochainement en ligne)
