un petit OTL

Pour la conception et la réalisation de vos amplis.
Avatar du membre
jmd_91
G5 optimiseur
G5 optimiseur
Messages : 365
Enregistré le : 04 juil. 2013, 19:56
Localisation : 91 Nord Essonne

un petit OTL

Message non lu par jmd_91 »

:lol: , bon , c est le 2 ieme essai mais ca me plait bien .

600 mW sous 8 Ohms .

http://www.dailymotion.com/video/x29e71 ... rcury_tech

y as mieux mais c est plus cher ...

:lol:
Avatar du membre
McColson
Admin du site
Admin du site
Messages : 7254
Enregistré le : 07 nov. 2004, 1:00
Localisation : Dammartin-sur-Tigeaux
Contact :

Re: un petit OTL

Message non lu par McColson »

ça m'a l'air sympa, tu as un schéma ? L'OTL ça m'a toujours interloqué...
Avatar du membre
jmd_91
G5 optimiseur
G5 optimiseur
Messages : 365
Enregistré le : 04 juil. 2013, 19:56
Localisation : 91 Nord Essonne

Re: un petit OTL

Message non lu par jmd_91 »

Hello McColson ,

oui , celui au quel je suis dessus , pas finaliser mais les résultat sont pas si mal .
OTL_Asymtric_EL 504.jpg

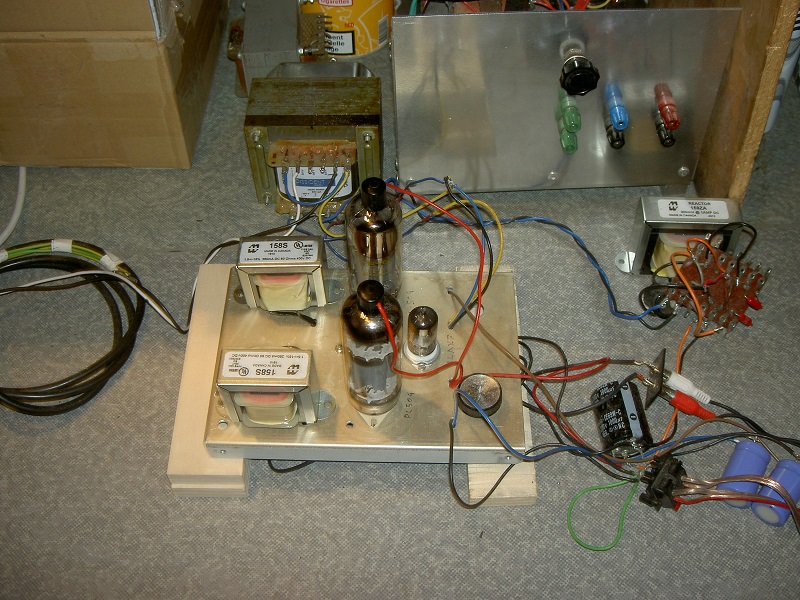

OTL 2 X EL 519 and 1 ECC 82.JPG

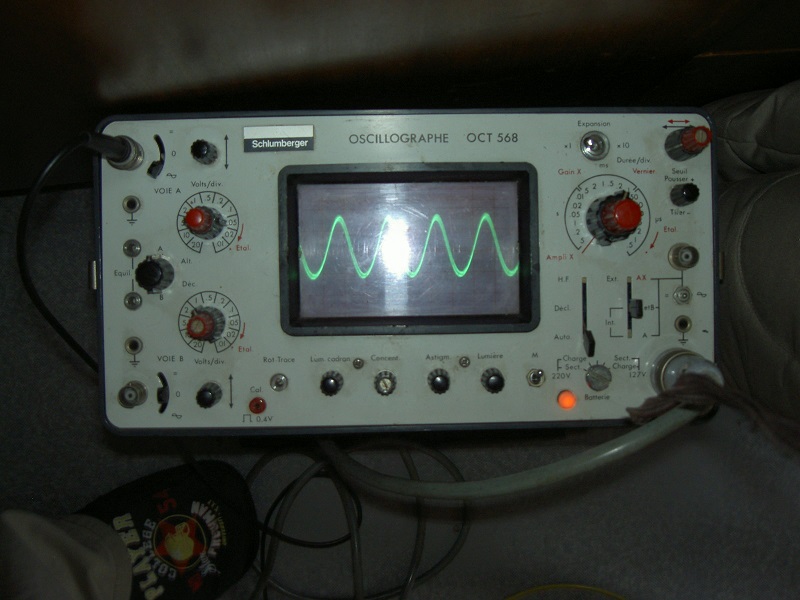

les valeurs lu sur l oscillo a 150 V= avec 300 mA de conso sur chaque EL 519 8O
3 W to 1 Khz in 8 Ohms - OTL EL 519 - 150 V= 300 mA.JPG
j attend de finaliser mes test , on peut sous réserve en faire des plus puissant mais les OTL sont réputer " Tueurs d HP " , donc faut y aller doucement dessus
Modifié en dernier par jmd_91 le 29 nov. 2014, 12:13, modifié 1 fois.
Avatar du membre
Pote Gui
G5 Team
G5 Team
Messages : 4464
Enregistré le : 15 mai 2012, 11:07
Localisation : Lyon (69)

Re: un petit OTL

Message non lu par Pote Gui »

Sujet déplacé! Merci de compiler tes post jmd (comme d'hab')...
Avatar du membre
jmd_91
G5 optimiseur
G5 optimiseur
Messages : 365
Enregistré le : 04 juil. 2013, 19:56
Localisation : 91 Nord Essonne

Re: un petit OTL

Message non lu par jmd_91 »

hello ,

le post a été éditer le ou les transfo d alim HT & chauffage des tubes est fait sur mesure , je referais la MAJ au dernier moment , quelques soucis d approvisionnement de composants telles que les self et résistances de puissances me donne bien des soucis :(
l OTL avec des nouveaux éléments , assez performant et toujours en classe A

j attend d avoir les pièces adequates , 2 versions sous 8 Ohms devrait voir le jour .
Répondre
