Primo: je ne comprends pas trop le TS de la partie clean, je n'arrive pas à savoir qui est qui (tone aigu, tone basse et volume à priori)
Secondo: cela concerne la commutation, j'y reviendrai.
Tercio: cela concerne le type de lampe: j'ai V2, V3 et V4 et je ne sais comment place mes loupiottes (j'ai 2 ECC83 et une 12AX7)
Voilà
Quand le sage montre la lune, l'idiot regarde le doigt
oui je savais que la 12AX7 est équivalent à la ECC83 (norme US Vs norme Euro) je me demandais juste si il y avais une différence en terme:
* de gain (réponse = non)
*ou de coloration (peut être?)
Quand le sage montre la lune, l'idiot regarde le doigt
ha oui les ecc83s c'est des JJ et la 12AX7 c'est une électro harmonix.
Bon concernant le switching:
Canal clean : B dans A puis --> power amp
Canal Crunch: 2 dans trois puis D dans A --> power amp
Canal Lead: 1 dans 3 puis C dans A --> power amp
Il me reste un demi relais non utilisé dans cette configuration
J'ai bon ou bien je suis passé à coté d'un truc?
Quand le sage montre la lune, l'idiot regarde le doigt
12AX7 = nomenclature US
ECC83 = nomenclature EU
Sinon, ce sont les mêmes caractéristiques électriques.
Pour ce qui est des relais, il te faut étudier le pdf d'implantation des relais ! Rien de compliqué, juste le faire à tête reposer et avec un papier et un crayon pour être sûr de ne pas se perdre. Bon courage !
Voici le datasheet générique de cette série de relais.
Oui j'ai bien fait comme tu as dis, je voulais être sur de ne pas m'être trompé.
j'ai décomposé le pcb avec les relais montés dessus dans le ficher relais impé2.
Merci
Quand le sage montre la lune, l'idiot regarde le doigt
Merci Lemonthéo, je m'en suis servi comme base de travail, les schéma open source de tonton awai c'est top. Tu verras qu'il y a quelques différences notamment au niveau du TS canal clean. J'ai entièrement revu le switching, je viens de tester la carte relai et je suis parti sur une fausse hypothèse, donc bis repetitas... et eureka j'ai trouvé la solution.
J'ai fait ma commande hier soir:
avec un governor au cul ça va décoller comme une fusée (oui les wampas....)
pis j'ai pris du câble rigide pour refaire la partie switching pour que ça fasse moins spaghetti...

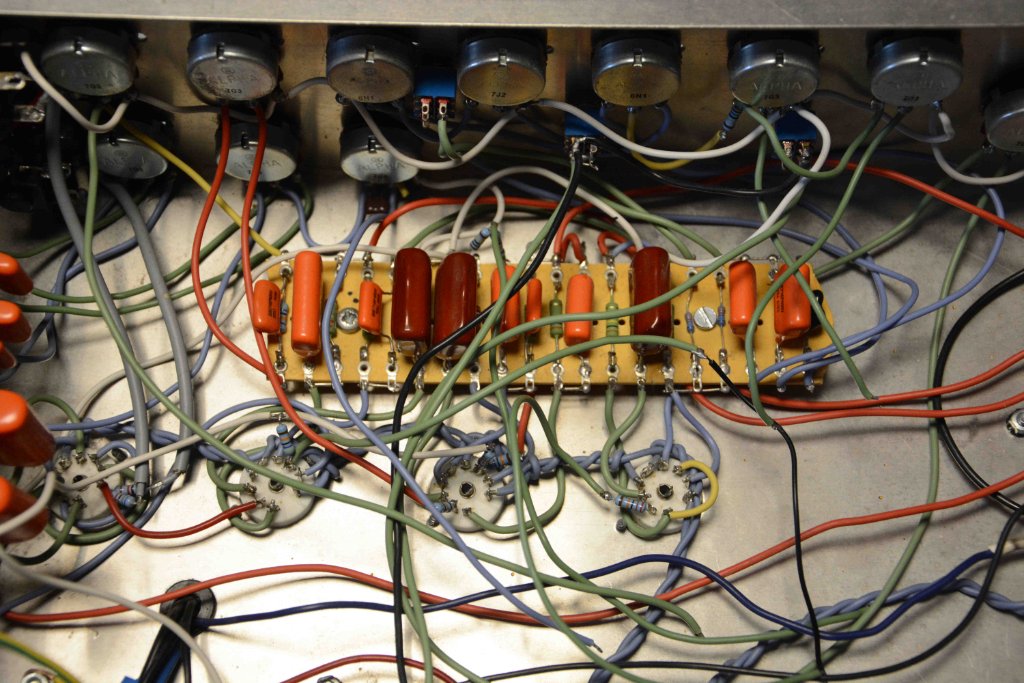

quelques résistances à changer aussi (trop proches des vis donc elles ont été endommagées)
Me restera plus qu'a faire une modif de support d'une des plaque à cosses, le câblage des relais, de leur alim les led d'état et on sera bon niveau électronique.
J'ai réfléchi à la disposition des lampes de préamp, d'après le ptit guide sur TT des différentes 12AX7/ECC83, ça sera finalement V2 et V3 ECC83 JJ et V4 en 12AX7 électro harmonix pour la complémentarité de caractère.
Une fois ça terminé plus qu'a réaliser le cab et la menuiserie de la tête: je suis en discussion avec un pote menuisier, ça peut être du poirier, oui je sais c'est lourd, mais vu que mon joujou à pas vocation à trop bouger....
Voilà les amis
Quand le sage montre la lune, l'idiot regarde le doigt
Juste une petite question ou deux avant de me lancer dans les essais sous tension ce week end:
* je sais qu'impédance et résistance c'est pas pareil mais, quelqu'un a-t-il la valeur résistive des secondaires du TS du G5 eso? comme dit précédament j'ai un doute.
* Pour tester le switching sans la HT, puis-je simplement retirer le fusible de la ht?
*
on voit ici que la masse du jack de sortie est reliée à la masse du chassis, ce n'est pas le cas sur mon ampli, est-ce grave?
Merci les amis
Quand le sage montre la lune, l'idiot regarde le doigt
Pour la troisième question, la masse de ta prise jack est peut-être reliée autrement. Une petite vérif de continuité au multimètre entre le châssis et n'importe quel point (0Ω, 4Ω, ...côté transfo) du secondaire de ton OT devrait répondre à ta question
