[AMPLI] El Monstruosito

[bmfp]

Je mettrais les prises HP 4 et 8 R au milieu du transfo de sortie, histoire qu'elles ne te gênent pas pour les vis de fixation du transfo.

bien entendu !

Sur la plaque, en général on aligne un peu les composants histoire de faire un truc propre et chiadé mais en même temps les plus court chemin entre deux composants c'est souvent ce qu'il y a de mieux. Tu améliorera peut-être encore lors du montage, des trucs te sauteront aux yeux.

c'est le cheminement que j'ai fait, et j'ai fini par me dire qu'il valait mieux un montage un peu moins potager, mais plus optimisé, et ça bougera certainement au montage, même si les composants ont autant que faire se peut leur taille réelle

Et je ne suis pas fan du switch actif passif, ça fait bcp d'aller retour, et les 68k sur la plaque au lieu d’être sur le socket.

moi non plus, et je juge ce truc avec moins de délicatesse, mais il fallait le tenter
je ne pense pas que je l'aurais fait de toute façon

[McColson]

Alors c'est parti

[bmfp]

hello,

le build est censé être terminé, c'est un beau bébé de plus de 10kg



il est très mignon, mais il ne produit aucun son
toutes les mesures que j'ai faites correspondent à peu près à ce à quoi on peut s'attendre, je n'ai pas repéré de court-circuit entre le signal et la masse, les mesures faites par rapport aux données constructeur sur le transfo de sortie sont correctes, je cale

ci-dessous, les relevés que j'ai faits, à vide puis avec les lampes

V1	vide	lampe		V2	vide	lampe		V3	vide	lampe		V4	vide	lampe		V5	vide	lampe		V6	vide	lampe
1	149/394	97/278		1	455	301		1	460	300		1	459	269		1				1
2				2	455	174		2		26.1		2				2				2
3	0	0		3	0	179		3		103		3	0.002	104		3	462	434		3	464	432
4				4				4				4				4	462	433		4	463	431
5				5				5				5				5	-47	-45.8		5	-47	-45.3
6	452	295		6	460	174		6	457	197		6		270		6				6
7				7				7				7		67.5		7				7
8				8		7.3		8		1.53		8		103		8				8
9				9				9				9
T1	vide	lampe		T2	vide	lampe		T3	vide	lampe
ORG				1	465	434		BLU	460	432
R	336	329		2	465	432		R	462	433
RY								BRN	460	431
RB	54	53						Y
R	336	329						G/GY
G	3.3	3.1						BLK
GY
G	3.3	3.1

les seuls bruits produits le sont en agissant sur le master (bruit de potard), ou en mettant la sonde pour prendre la tension d'anode des lampes de puissance

on rêve tous d'avoir des amplis silencieux, mais pas comme ça !



c'est très certainement un truc débile, mais je ne vois pas où le chercher

[charpy]

heu t'as branché un baffle ?

2 cas typiques : circuit ouvert ou un court jus quelques part dans le chemin du signal.

ampli éteint est ce que tu arrives à mesurer la résistance du transfo de sortie via le jack qui part au baffle? ça doit faire dans les 1 ou 2 ohm environ mais il faut un bon multi.

est ce que t'as un plop au basculement du stand by?

[charpy]

Superbe réalisation en tout cas. c'est beau c'est propre donc ça ne doit pas être grand chose.

[bmfp]

heu t'as branché un baffle ?

damned, que n'y ai-je pensé ! oui, il y a bien un hp de test avec un son immonde, mais qui fonctionne

2 cas typiques : circuit ouvert ou un court jus quelques part dans le chemin du signal.

c'est certainement le cas, mais j'ai pas encore trouvé où en testant la résistance/conduction entre le chemin du signal et la masse

ampli éteint est ce que tu arrives à mesurer la résistance du transfo de sortie via le jack qui part au baffle? ça doit faire dans les 1 ou 2 ohm environ mais il faut un bon multi.

oui, j'ai 0.4R, ce qui correspond, avec la précision relative de mon multi, aux 0.37R de M. Hammond

est ce que t'as un plop au basculement du stand by?

euh non, j'ai même pas le saint plop, ni au on, ni au off

Superbe réalisation en tout cas. c'est beau c'est propre donc ça ne doit pas être grand chose.

[Rimlock]

Superbe réalisation en tout cas. c'est beau c'est propre donc ça ne doit pas être grand chose.

Heuuu ! Vu de dessus, oui, c'est beau ! Mais en dessous... c'est un peu le bordayl

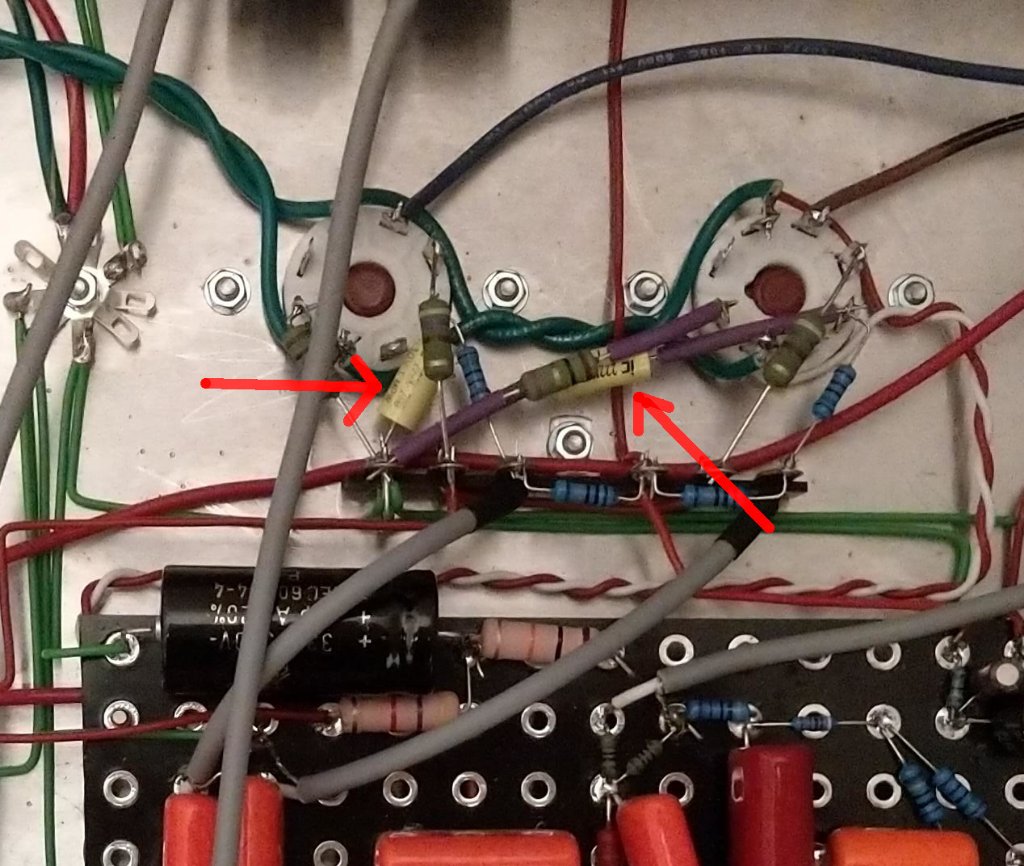

C'est quoi les deux condos jaunes sur les grilles des 6L6... Je n'ai pas retrouvé le schéma sur le topic, juste des layout... Et on ne voit pas ces condos dessus !

[jptrol]

Bon, avec le matériel minimum consistant en un multimètre et quelques pinces croco on peut commencer le déverminage.
1. Mettre tous les potards à fond.
2. Mettre le multimètre en mode alternatif , il doit afficher 000.
3.Le brancher sur C16 ( en sortie toujours sur les capas de couplage bien sûr !).
4. Brancher sa guitare tous micros en parallèle et balancer une giclée de power chords . Si l'afficheur reste à 000 c'est le préamp qui est en cause (au moins diront les pessimistes )
5. Faire de même avec C15 , C7, C3

Nous dire ce que tu constates

[Rimlock]

Mais à quoi servent ces deux condos qui semblent mettre les grilles à la masse... Ou j'ai de mauvais yeux...

[bmfp]

Mais à quoi servent ces deux condos qui semblent mettre les grilles à la masse... Ou j'ai de mauvais yeux...

je ne sais pas à quoi ils servent, mais ils sont sur le schéma du bassman 50, sur lequel j'ai pris la section puissance

Heuuu ! Vu de dessus, oui, c'est beau ! Mais en dessous... c'est un peu le bordayl

ok, mais peux-tu préciser un peu ?

je fais les tests de jptrol, et je vous tiens au jus

[Lemontheo]

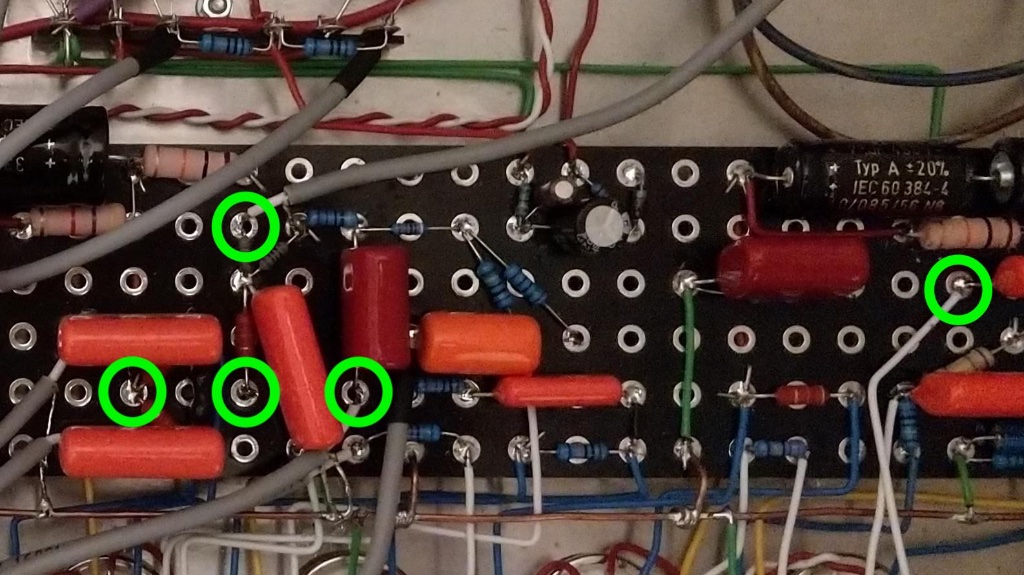

Il faudrait peut-être revoir quelques soudures, en comblant un peu plus l'oeillet (j'en ai entouré quelques-unes)

[charpy]

je vois que tu as mis la boucle d'effet. Est ce que tu es sur du cablage?
j'espère que t'as pas fait une mise à la masse du retour comme pour une entrée guitare? (tu peux toujours tester avec un jack dans la boucle)

sinon inutile de tout mettre à fond... si du son passe tu vas vite être au courant.

tu peux aussi faire antenne avec la sonde du multi à différents point en partant de l'inverseur de phase pour voir à partir de quand tu perds le signal (probablement en sortie de préamp)

[bmfp]

maintenant que j'ai fini de me mettre des tartes pour mes erreurs de câblage (manquait la liaison partant de la cathode V2B et c'est le send qui était commuté), voici le résultats des tests :
- en sondant toutes les sorties de condos de liaison, je suis le signal partout
- en injectant du signal sur l'input, j'ai pas d'alternatif en sortie de C3 (mais pris directement sur l'input oui), encore moins sur les autres
- en injectant du signal sur le return, il y a du son

comment être sûr du bon fonctionnement de V1 ?

[Lemontheo]

Soude une dérivation du jack d'entrée à P1. Si tu as du son, alors ton circuit autour de V1 n'est pas bon.

[charpy]

refond les soudures sur le trajet du signal autour de C3 et ensuite.

dès fois on veut aller un peu vite en besogne et ça fait une soudure sèche avec la pate du composant qui est juste entourée d'étain mais sans contact électrique si elle n'étais pas à température au moment de l'apport.
