Micro à polarité variable à base de 5719

[Carole]

Comme demandé par Pot Gui, un sujet sur ma dernière réalisation

C'est la version polarité variable du micro mis au point par Bernard (Berl) sur AF.

Le corps du micro est celui du Recording Tools MC-700, il a une capsule qui ressemble à celle du U47 (RK47), il est livré avec sa suspension pour une centaine d'euros.

Le schéma est relativement simple, la seule chose qui n'existe pas dans les amplis guitares sont les résistances de 1G.

Mic 5719 Polarite Variable.pdf

(40.74 Kio) Téléchargé 176 fois

L'alimentation se fait en 140V, le changement de polarité de 0V à 137V, certaine capsule on du mal à monter au dessus, le chauffage en 6V3, donc rien de nouveau sous les sunlights.

Suite au prochain episode (je n'arrive pas à joindre plus de deux fichiers )

[Carole]

Le pcb en conception,

et en vrai.

[Carole]

Coté arrière

Coté avant

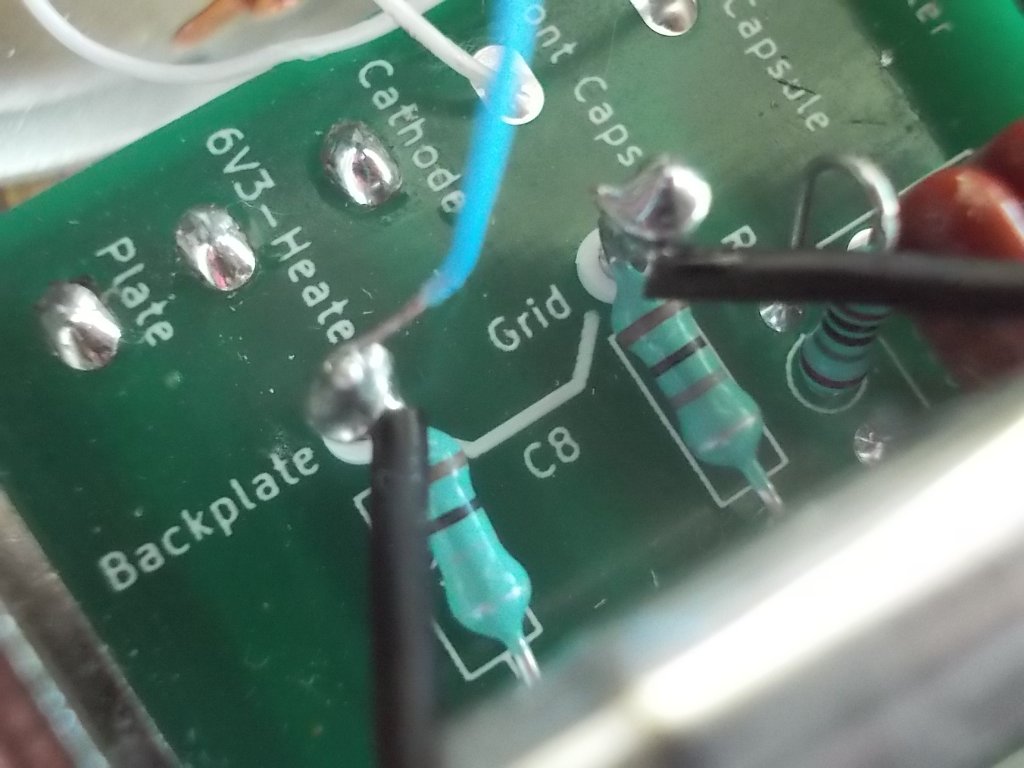

A noter les liaisons que Backplate-C8-Grille ce font sur des plots en Teflon (haute impédance oblige).

[Lemontheo]

C’est très beau!
2 questions.
- ça sonne comment?
- tu la trouves où la résistance de 1g?

[Pote Gui]

Et tu vendrais un pcb ou deux?
Je pige pas trop la partie en pointillés bleus sur le schéma Kicad...

[Carole]

- ça sonne comment?

Il y a deux exemples sur ce post
Le fait de polariser la capsule en haute tension change son comportement.

- tu la trouves où la résistance de 1g?

La résistance de 1G peut être prise sur le micro donneur (résistance plaquette 1KM sur la photo) ou là, là, là ou là selon ta gourmandise.

Je pige pas trop la partie en pointillés bleus sur le schéma Kicad...

Cette partie est câblée sur des plot en Teflon (c'est pour pouvoir tester le pcb sur kicad sans avoir d'erreur).

Et tu vendrais un pcb ou deux?

Il me reste cinq pcb pour le micro, et sept pour l'alimentation (présentation à suivre) > MP

[Carole]

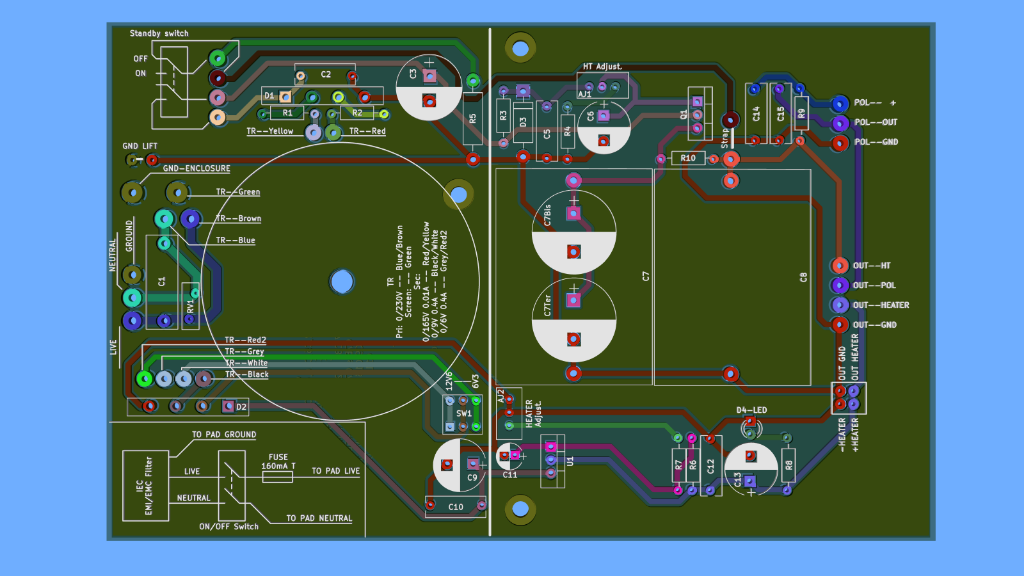

Pour l'alimentation, étant donné que la stabilité est un impératif, c'est un Darlington qui s'y colle, la référence sur sa base est donnée par une Zener et un pont diviseur avec un ajustable pour la régler finement, suis deux condensateur polypropylène de 20µF.
Le circuit de stanby décharge toutes les capas, sauf C2, via R5 en 3 secondes.
R10 est là pour pouvoir remplacer C7 par BisC7 et BisC8, électrochimiques, sans trop de dégradation.
Pour le chauffage, il y a la possibilité d'utiliser soit du 6V3 ou du 12V6, c'est pour la rendre universelle mais si c'est pour un micro dédié cela peut aisément se straper, la régulation ce fait par un LM317.

Le schéma

Alimentation universelle micros lampe.pdf

(72.91 Kio) Téléchargé 167 fois

[Pote Gui]

Tiens, et pourquoi un Darlington accroît-il la stabilité de l'alim? Impédance de sortie plus faible?

Par ailleurs, je me permets humblement une petite remarque sur la partie chauffage filament : le LM317 ne nécessite pas obligatoirement un 100n en doublon du condo de tête (sauf si distance importante entre le LM et ledit condo), et vu la taille du condo à la sortie (1000µ) ainsi que la présence de celui d'ajustement, tu aurais pu mettre une diode entre pin 1 et 2 et une entre 2 et 3, afin de protéger ton LM de la décharge de ces condos. Vu que le rôle du condo de sortie est de shunter les transitoires, qu'il s'agit d'une alim de chauffage filament (pas des masses de fluctuation a priori) et que tu as déjà protégé l'entrée secteur des transitoires avec un varistor plus un condo (pourquoi d'ailleurs : leur rôle n'est-il pas identique à cet endroit?), ça ne me semble pas pertinent à première vue de placer des condos en sortie du LM. Ça fait des économies de sous et de place sur le pcb...

[Rimlock]

J'ai lu cette 1ere page (c'était facile ! ) et une bonne partie des 53 pages sur AF . Très intéressant ! Beau boulot ! Mais je voudrais savoir l'influence sur le micro de faire varier la tension de polarisation, et s'il y avait une plage idéale entre 0 et 137 V utilisables.

Pour le Darlington, je dirais qu'avec son très grand gain, le coef de régulation est sur-multiplié ?

Question : le transfos à sorties multiples est dispo tout fait dans le commerce ?

edit : le MC-700 semble non dispo... juste le 520, le 200 et le 900...

[Carole]

Tiens, et pourquoi un Darlington accroît-il la stabilité de l'alim? Impédance de sortie plus faible?

Rimlock a répondu, de plus si à la place on y met un mosfet (type IRF820) il faut charger la source pour avoir la même régulation, et ce ce fait perdre quelques mA sur les huit que l'alimentation peut fournir, et rajouter une résistance pour faire une cellule RC avec C7 et C8, pour des alimentations plus conséquentes et nécessitant pas la même propreté cela passerait.

Vu que le rôle du condo de sortie est de shunter les transitoires, qu'il s'agit d'une alim de chauffage filament (pas des masses de fluctuation a priori) et que tu as déjà protégé l'entrée secteur des transitoires avec un varistor plus un condo (pourquoi d'ailleurs : leur rôle n'est-il pas identique à cet endroit?), ça ne me semble pas pertinent à première vue de placer des condos en sortie du LM.

Le X2 est maintenant obligatoire et Bernard tenait a la varistance.

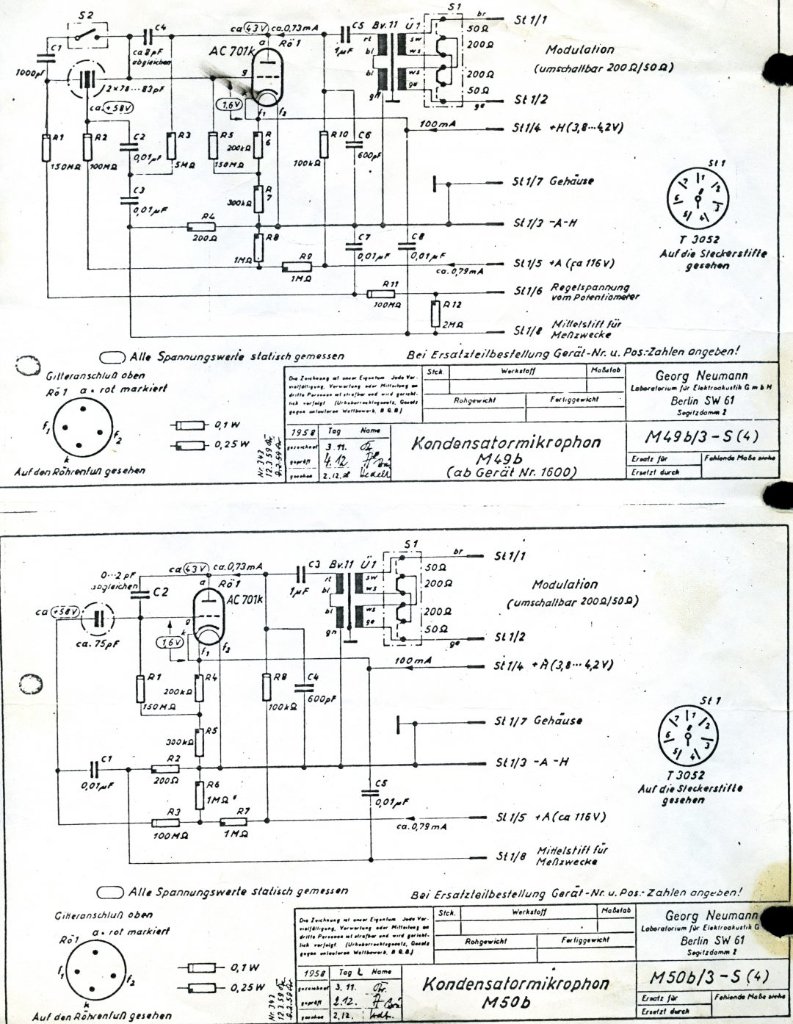

C'est une alimentation quasi universelle, pour un M49b et un M50b le chauffage du filament polarise aussi la grille via un diviseur de tension et un résistance de 150M ohms, il est donc essentiel que cette alimentation soit aussi la plus propre possible.

Question : le transfos à sorties multiples est dispo tout fait dans le commerce ?

Là, sur mesure chez Audiophonics

Primaire : 230V
Secondaires :
1x165 VAC 0.01A (1.65VA)
1x9 VAC 0.4A (3.6VA)
1x6 VAC 0.4A (2.4VA)

edit : le MC-700 semble non dispo... juste le 520, le 200 et le 900...

En réapprovisionnement, en mai et juin c’était le 900 qui était indisponible.

Mais je voudrais savoir l'influence sur le micro de faire varier la tension de polarisation, et s'il y avait une plage idéale entre 0 et 137 V utilisables.

Avec 0V le micro est omnidirectionnel et plus on augmente cette tension plus il devient bidirectionnel en passant par toutes les directivités intermédiaires.

[Pote Gui]

Le X2 est maintenant obligatoire

Tu veux dire que la norme actuelle impose l'ajout d'un condensateur entre L et N?

C'est une alimentation quasi universelle

C'est-à-dire que tu as un pcb pour tout type de projet, c'est bien ça? Parce que sinon, dans le cas de l'alim pour ce micro-ci, il me semble que ce que j'ai écrit reste valable puisque le chauffage et la polarisation sont ici indépendants.

[Carole]

Tu veux dire que la norme actuelle impose l'ajout d'un condensateur entre L et N?

Oui, c'est dans la norme IEC60065, je ne suis pas spécialiste des normes mais, oui.

C'est-à-dire que tu as un pcb pour tout type de projet, c'est bien ça? Parce que sinon, dans le cas de l'alim pour ce micro-ci, il me semble que ce que j'ai écrit reste valable puisque le chauffage et la polarisation sont ici indépendants.

C'est une alimentation quasi universelle, avec, il est même possible d'alimenter des U67 avec un chauffage en -6V3 et, des U47 travaillant en électromètre. A l'origine elle a été conçue pour éviter d'utiliser les alimentations dédies dont les tensions de sorties sont dépendantes de la tension secteur. Quand il y a du soleil et du vent, panneaux solaires et éoliennes sont des dangers mortels pour les vieilleries. J'ai un secteur de 243V ce matin chez moi. Bernard avait une collection de micros vintage à faire pâlir tous les collectionneurs. Ta remarque est valable pour ce micro.

[Pote Gui]

Ah cool pour la référence de la norme en question! Depuis le temps que je me disais qu'il fallait que je trouve qqchose dans ce domaine... mais gros manque de motivation pour les normes également

Je comprends mieux le côté préservation du parc micros... je ne pensais pas que ce genre d 'appareils étaient aussi sensibles aux variations de tension secteur. Merci pour l'info!

[Carole]

Quand tu as des Ela M250 et des C12 originaux tu fais attention.

[hors sujet]
Je pense que les problèmes de tubes que l'on voit aujourd'hui des 6v6 rincées au bout de 1500h et des 12AX7 au bout de 4000 vient de là.
Je suis à 600 mètres d'un parc éolien de huit générateurs et il y a beaucoup de panneau solaire au environ, il n'est pas rare que la tension secteur dépasse 248V, et de voir simplement les éoliennes à l’arrêt pendant les heures les plus lumineuses les jours de grand soleil. Le réseau n'est pas conçu pour une production aussi distribuée. Dans les villes il n'y a pratiquement pas de production d’électricité par rapport à la consommation et donc la tension est plus basse.
[/hors sujet]

[Rimlock]

Merci pour l'explication sur la directivité ! C'est pas bête du tout ce "réglage" !
