Régler le bias?

[McColson]

Tu as combien en ac sur ton secteur et sur le secondaire 6.3v ?

[Pote Gui]

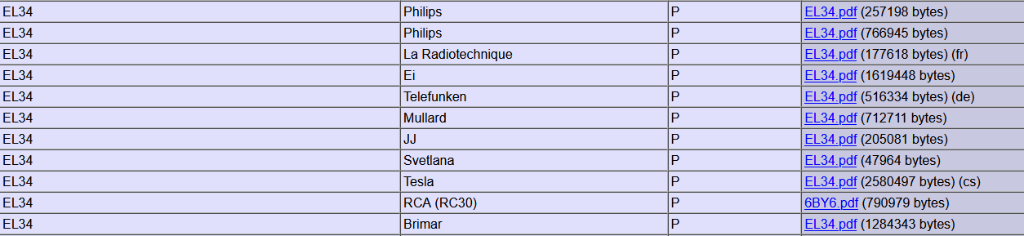

Des datasheet d'EL34, y'en a plein et même en français ; tu n'es pas obligé de prendre celle de la marque, c'est le même modèle partout à peu de chose près !

[TBsq]

McColson, j'ai 233V et 7V
Pote Gui, j'ai regardé un autre datasheet, mais il y a plein de valeurs et je sais pas la quelle correspond à la dissipation max

[bilbo_moria]

7V, c'est un poil élevé quand même ... pas trop de souci pour les tests, mais les tubes doivent user prématurément, je pense.

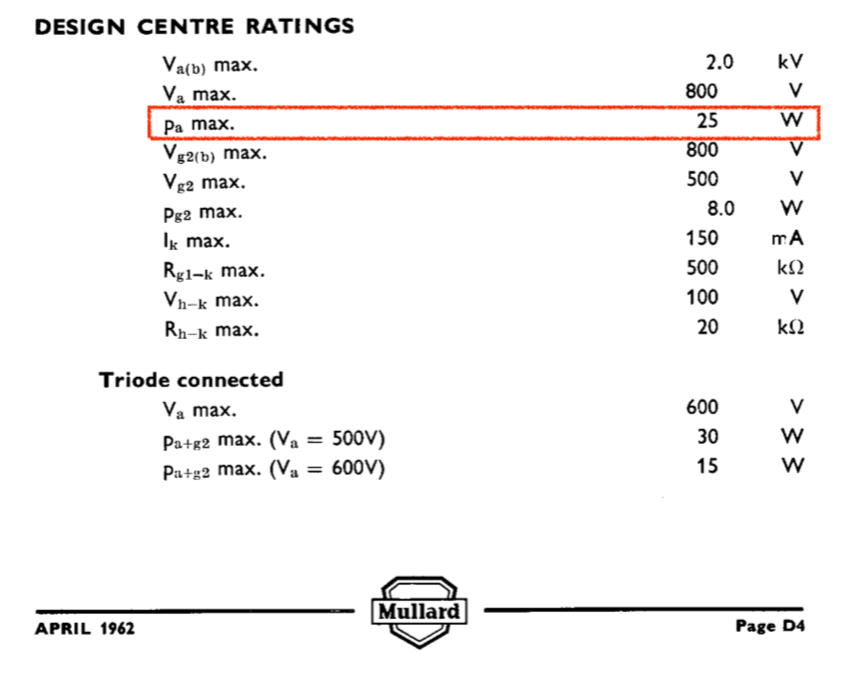

Quand à la puissance max EL34 :

[TBsq]

Cette tension là peut être changée?
Donc du coup 25W c'est ce que j'avais dit, pourquoi on m'a dit que 17.34W ça aurait pu dépasser la dissipation max si elle de 25W sur toutes les EL34?

[McColson]

McColson, j'ai 233V et 7V
Pote Gui, j'ai regardé un autre datasheet, mais il y a plein de valeurs et je sais pas la quelle correspond à la dissipation max

Ca sent le primaire en 220V ce qui expliquerait les tensions un poil plus élevées...
Faudrait voir si le primaire peut être câbler en 240V.

[TBsq]

Le sélecteur de tension est pas prévu pour ça? Il est effectivement sur le 220V mais je peux le mettre sur 240V du coup?

[Pote Gui]

Ca sent le primaire en 220V ce qui expliquerait les tensions un poil plus élevées...

Bien vu Mc !

je peux le mettre sur 240V du coup?

Oui.

pourquoi on m'a dit que 17.34W ça aurait pu dépasser la dissipation max

Et on ne t'a pas dit que tes 17W n'étaient pas ok si je ne m'abuse. Où vois-tu qu'on t'aurais dit un truc pareil ???

[TBsq]

Tu m'a dit de me référer au datasheet quand je t'ai dis que j'avais une puissance de 17W, du coup j'en ai déduit que ça pouvait être une puissance trop élevée, vu que je t'avais dit que je savais que toutes les EL34 étaient à 25W, par conséquent j'ai douté de si on parlait de la même puissance, et donc que je pouvais savoir quelle était la tension maximum admissible uniquement en cherchant le datasheet du modèle précis.

[Pote Gui]

j'en ai déduit que

Voilà...

... et non pas

on m'a dit que

[TBsq]

Oui c'est sûr, mais est-ce que j'aurais pu vraiment déduire autre chose?
Sinon en passant à 240V j'ai une tension de plaque à 460V et j'ai réglé le bias à 38 mA. Ça vous paraît bon? Merci de votre aide en tous cas!

[bilbo_moria]

Yep, nickel.

En général on prend 70% de la puissance max, d'où dans le cas des EL34 25 x 0.7 = 17.5W (après, si c'est un poil au dessus, on ne grille pas forcément en enfer non plus ).

Et donc 460V x 38mA = 17.5W donc nickel (je suppose que c'est comme ça que tu as déterminé tes 38mA.

Après, 38mA c'est le courant à la cathode ; ce courant est la somme du courant d'anode (celui qui nous intéresse, en fait) + le courant de grille 2 (souvent 2mA au repos sur une EL34, du coup tu peux remonter jusqu'à 40mA en tenant compte du courant de grille 2 (mais dans la vraie vie, on s'en fout un peu imho, si ça sonne, ça sonne épicétou )
