Trem bias vary et ... bias ;-)
- bilbo_moria
- Don Bilbo de la Vega
- Messages : 7445
- Enregistré le : 15 déc. 2004, 1:00
- Localisation : Tinteniac (35)
Re: Trem bias vary et ... bias ;-)
Ben disons que si ça fonctionne avec un footswitch "à l'ancienne", je trouve ça plus simple
1/ Footswitch à l'ancienne : mettre un bout de fil et une prise, y raccorder un footswitch TT tout simple.
2/ Footswitch avec un relais :
- Trouver une source VDC (redresser le 6.3 de chauffage, ça fonctionne avec certains, mais pas avec moi
) ; si y a pas, acheter un transfo 6V
- Acheter un kit relais chez TT
- attendre la livraison
- Trouver la place pour mettre tout ça, percer des trous, installer, tester
- Du coup, vu qu'on a du jus, penser à mettre un footswitch avec une LED => fabriquer ou modifier un footswitch du marché
- Câbler tout ça et placer une prise pour le footswitch
- Y raccorder le footswitch
Bref, je persiste à trouver le 1/ plus simple

1/ Footswitch à l'ancienne : mettre un bout de fil et une prise, y raccorder un footswitch TT tout simple.
2/ Footswitch avec un relais :
- Trouver une source VDC (redresser le 6.3 de chauffage, ça fonctionne avec certains, mais pas avec moi

- Acheter un kit relais chez TT
- attendre la livraison
- Trouver la place pour mettre tout ça, percer des trous, installer, tester
- Du coup, vu qu'on a du jus, penser à mettre un footswitch avec une LED => fabriquer ou modifier un footswitch du marché
- Câbler tout ça et placer une prise pour le footswitch
- Y raccorder le footswitch
Bref, je persiste à trouver le 1/ plus simple

-
- G5 guru
- Messages : 1155
- Enregistré le : 17 juil. 2018, 19:48
- Localisation : pas trop loin de l'Océan
Re: Trem bias vary et ... bias ;-)
Le footswitch du trem n'est pas dans le circuit du signal, aucune raison qu'il ajoute du bruit !
Et tant qu'à faire pratique et compliqué, un footswitch à commande infrarouge, plus de fil

Et tant qu'à faire pratique et compliqué, un footswitch à commande infrarouge, plus de fil


Et de deux ! Merci les Bleus

- bilbo_moria
- Don Bilbo de la Vega
- Messages : 7445
- Enregistré le : 15 déc. 2004, 1:00
- Localisation : Tinteniac (35)
Re: Trem bias vary et ... bias ;-)
J'ai implémenté le tremolo vary bias dans l'ampli cible (pas encore le ON/OFF via footswitch
) et ça fonctionne fort bien !
Il reste la question existentielle de l'impact sur le bias (i.e. les tubes de sortie vont-ils souffrir de ce "bias ondulant" ... et parfois bien bien ondulant !)
Notre ami Pote Gui m'a transmis les mesures qu'il a effectuées sur son chouette clone de Fender Deluxe 6G3 :
Pour mémoire, un PP de 6V6 Fixed bias, bias vary tremolo (qui ressemble beaucoup à celui d'un Princeton, sans être tout à fait le même)
Tension d'anode 6V6 : 396V, Ia = 25mA, Ug1 = -33V, bias autour de 80% (sans trémolo)
Oscillation LFO : 38Vpp (crête crête)
Courant peak peak : 104mA
Sur mon 100W 4xEL34 :
Tension d'anode EL34 = 480V, Ia = 30mA (60% bias, en prévision du trémolo), Ug1 = -43V
L'excursion max du signal LFO est de 33Vpp (et le trémolo est très très présent, genre son haché mais pas désagréable, uniquement quand on met l'intensité à fond, évidemment)
Mesure du courant à la cathode d'une EL34 : de 0mA à 120mA, signal quasi triangulaire (classique en sortie de LFO, du moins le schéma que j'ai piqué)
Attention, à partir de là, on part sur des chemins douteux
J'en déduis que le courant efficace qui traverse une EL34 est de 120mA/2 (pour obtenir le peak de la demi alternance), puis je divise par racine(3) (triangle) = 35mA, soit un bias moyen de 16.8W (== 67%)
Si je prenais une mesure conservatrice et pénalisante de IRMS = Icrête / racine de 2, j'obtiendrais un bias à 20W soit 81%, ça passe encore ...
Et pour le 6G3 de Pote Gui, le même calcul donnerait : 104mA / 2 = 52mA que je divise par racine de 3 => 30mA, soit un bias à 12W (100%).
Le même calcul pénalisant faisant intervenir racine(2) plutôt que racine(3) donnerait 14.5W (chaud ! mais est-ce vraiment la peine de se faire peur ainsi ?
)
Si mes calculs ne sont pas foireux, ils sont plutôt rassurants.
On lit un peu tout et son contraire ici ou là :
- un pote qui fait de chouette amplis m'a cité le TUT de Kevine O'Connor : "anything that messes with the stability of the output stage bias is to be avoided ! the pulsating output stage places a lot of stress on itself, and on the power supply"
(cela dit, sur d'autres points les prises de position de Kevin O'C. m'ont un peut surpris, donc ...)
- Lu ailleurs (ce qui me parle plus, mais c'est peut-être un biais cognitif : j'aime bien lire ce qui semble aller dans mon sens et me rassurer ...) : si on imagine un ampli SE biasé à 100%, qu'on lui balance un signal à amplifier de 10Hz et qu'on mesure le courant qui traverse le tube, ça fait peur et ça ressemble un peu à notre question de vary-bias ...
J'ai eu une idée : si ce qui semble dangereux est la demi alternance positive du signal LFO qui fait grimper la tension de polarisation (bias) à une valeur proche de 0V, et que l'effet tremolo est essentiellement dû aux tubes de puissance en cut off, pourquoi ne pas virer la demi alternance positive avec une diode ? Pas sûr que ça fonctionne avec un LFO à une seule triode (comme sur le 6G3), mais avec un LFO à 2 triodes (comme sur le Traynor YSR1 et d'autres amplis Fender), si je positionne cette diode en parallèle du potard d'intensité, en simulation ça semble fonctionner :

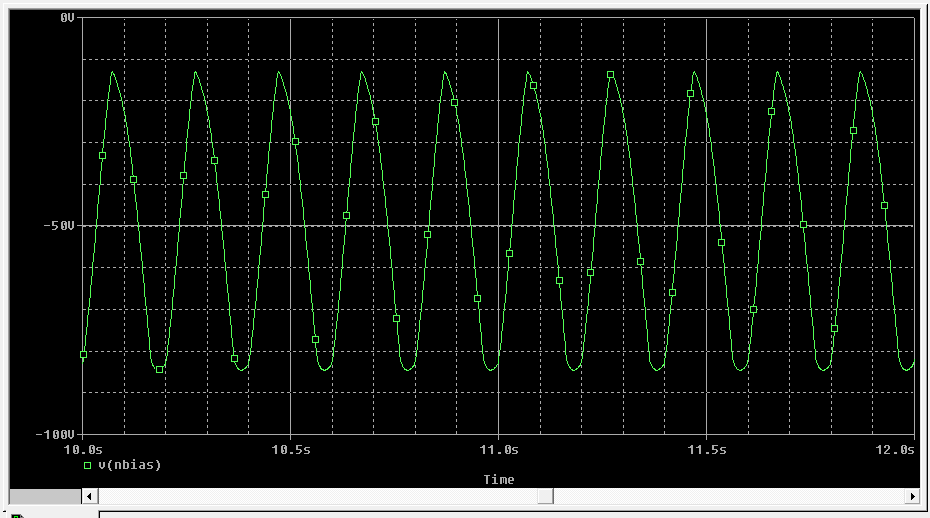

Sans la diode, voici le bias (centré autour de -50V) présenté aux tubes de puissance EL34 : Avec la diode, voici la simulation, on reste bien en négatif :
Bon, j'avoue que j'ai pas trop envie de prototyper ça sur le 100W, pas le courage

Il reste la question existentielle de l'impact sur le bias (i.e. les tubes de sortie vont-ils souffrir de ce "bias ondulant" ... et parfois bien bien ondulant !)
Notre ami Pote Gui m'a transmis les mesures qu'il a effectuées sur son chouette clone de Fender Deluxe 6G3 :
Pour mémoire, un PP de 6V6 Fixed bias, bias vary tremolo (qui ressemble beaucoup à celui d'un Princeton, sans être tout à fait le même)
Tension d'anode 6V6 : 396V, Ia = 25mA, Ug1 = -33V, bias autour de 80% (sans trémolo)
Oscillation LFO : 38Vpp (crête crête)
Courant peak peak : 104mA
Sur mon 100W 4xEL34 :
Tension d'anode EL34 = 480V, Ia = 30mA (60% bias, en prévision du trémolo), Ug1 = -43V
L'excursion max du signal LFO est de 33Vpp (et le trémolo est très très présent, genre son haché mais pas désagréable, uniquement quand on met l'intensité à fond, évidemment)
Mesure du courant à la cathode d'une EL34 : de 0mA à 120mA, signal quasi triangulaire (classique en sortie de LFO, du moins le schéma que j'ai piqué)
Attention, à partir de là, on part sur des chemins douteux

J'en déduis que le courant efficace qui traverse une EL34 est de 120mA/2 (pour obtenir le peak de la demi alternance), puis je divise par racine(3) (triangle) = 35mA, soit un bias moyen de 16.8W (== 67%)
Si je prenais une mesure conservatrice et pénalisante de IRMS = Icrête / racine de 2, j'obtiendrais un bias à 20W soit 81%, ça passe encore ...
Et pour le 6G3 de Pote Gui, le même calcul donnerait : 104mA / 2 = 52mA que je divise par racine de 3 => 30mA, soit un bias à 12W (100%).
Le même calcul pénalisant faisant intervenir racine(2) plutôt que racine(3) donnerait 14.5W (chaud ! mais est-ce vraiment la peine de se faire peur ainsi ?

Si mes calculs ne sont pas foireux, ils sont plutôt rassurants.
On lit un peu tout et son contraire ici ou là :
- un pote qui fait de chouette amplis m'a cité le TUT de Kevine O'Connor : "anything that messes with the stability of the output stage bias is to be avoided ! the pulsating output stage places a lot of stress on itself, and on the power supply"
(cela dit, sur d'autres points les prises de position de Kevin O'C. m'ont un peut surpris, donc ...)
- Lu ailleurs (ce qui me parle plus, mais c'est peut-être un biais cognitif : j'aime bien lire ce qui semble aller dans mon sens et me rassurer ...) : si on imagine un ampli SE biasé à 100%, qu'on lui balance un signal à amplifier de 10Hz et qu'on mesure le courant qui traverse le tube, ça fait peur et ça ressemble un peu à notre question de vary-bias ...
J'ai eu une idée : si ce qui semble dangereux est la demi alternance positive du signal LFO qui fait grimper la tension de polarisation (bias) à une valeur proche de 0V, et que l'effet tremolo est essentiellement dû aux tubes de puissance en cut off, pourquoi ne pas virer la demi alternance positive avec une diode ? Pas sûr que ça fonctionne avec un LFO à une seule triode (comme sur le 6G3), mais avec un LFO à 2 triodes (comme sur le Traynor YSR1 et d'autres amplis Fender), si je positionne cette diode en parallèle du potard d'intensité, en simulation ça semble fonctionner :
Sans la diode, voici le bias (centré autour de -50V) présenté aux tubes de puissance EL34 : Avec la diode, voici la simulation, on reste bien en négatif :
Bon, j'avoue que j'ai pas trop envie de prototyper ça sur le 100W, pas le courage

- bilbo_moria
- Don Bilbo de la Vega
- Messages : 7445
- Enregistré le : 15 déc. 2004, 1:00
- Localisation : Tinteniac (35)
Re: Trem bias vary et ... bias ;-)
— Sire, répond l'Agneau, que votre MajestéRimlock a écrit : 15 nov. 2020, 14:07 Le footswitch du trem n'est pas dans le circuit du signal, aucune raison qu'il ajoute du bruit !
Ne se mette pas en colère ;
Mais plutôt qu'elle considère
Que je me vas désaltérant
Dans le courant,
Plus de vingt pas au-dessous d'Elle,
Et que par conséquent, en aucune façon,
Je ne puis troubler sa boisson.
— Tu la troubles, reprit cette bête cruelle (mon proto)
Bref, tu as raison, mais sur mon proto, un simple interrupteur ajoutait du hum, alors que, comme tu le soulignes, il était au coeur du LFO
(la malédiction du hum)
-
- G5 guru
- Messages : 1155
- Enregistré le : 17 juil. 2018, 19:48
- Localisation : pas trop loin de l'Océan
Re: Trem bias vary et ... bias ;-)
Il y a parfois des mystère illogiques ! C'est ce qu'on appelle le mojo, capable du meilleur comme du pire
Pour le bias vary, j'ai envie de dire qu'il faudrait regarder plutôt le bilan thermique. Sur les alternances positives on va chauffer mais sur les négatives on va refroidir, donc bilan thermique nul. On n'ajoute pas de "chaleur" à celle résultant du point de polarisation statique. Mais ça reste une théorie !

Pour le bias vary, j'ai envie de dire qu'il faudrait regarder plutôt le bilan thermique. Sur les alternances positives on va chauffer mais sur les négatives on va refroidir, donc bilan thermique nul. On n'ajoute pas de "chaleur" à celle résultant du point de polarisation statique. Mais ça reste une théorie !
Et de deux ! Merci les Bleus

Re: Trem bias vary et ... bias ;-)
Oui, je voyais bien le truc comme ça au final.bilan thermique nul
Sinon, en faisant mes mesures pour bilbo, je me suis aperçu que le nuage électronique bleuté des tubes de puissance oscillait en rythme et je me suis dit qu'on pourrait foutre des LED au centre des sockets pour avoir un aperçu visuel de la vitesse du tremolo. Vu que c'est bientôt Noël, ça peut dépanner une guirlande

- bilbo_moria
- Don Bilbo de la Vega
- Messages : 7445
- Enregistré le : 15 déc. 2004, 1:00
- Localisation : Tinteniac (35)
Re: Trem bias vary et ... bias ;-)
Aaaah, que voilà de bons posts, à la fois rassurants et poétiques
Par ailleurs, je me raccroche à l'idée que si un gars branche un synthé sur l'ampli et laisse son doigt appuyé longtemps sur une note à 10Hz en jouant à forte puissance, les tubes vont autant trinquer, donc c'est pas ma faute !!!

Par ailleurs, je me raccroche à l'idée que si un gars branche un synthé sur l'ampli et laisse son doigt appuyé longtemps sur une note à 10Hz en jouant à forte puissance, les tubes vont autant trinquer, donc c'est pas ma faute !!!
Re: Trem bias vary et ... bias ;-)
Oui, voilà, c'est quand ça le plus important au finaldonc c'est pas ma faute !!!

-
- G5 guru
- Messages : 1155
- Enregistré le : 17 juil. 2018, 19:48
- Localisation : pas trop loin de l'Océan
Re: Trem bias vary et ... bias ;-)
Je pense fortement que ce sont les HP qui vont lâcher en premier ! Je vois déjà les membranes te sauter à la figurebilbo_moria a écrit : 15 nov. 2020, 17:16 Aaaah, que voilà de bons posts, à la fois rassurants et poétiques
Par ailleurs, je me raccroche à l'idée que si un gars branche un synthé sur l'ampli et laisse son doigt appuyé longtemps sur une note à 10Hz en jouant à forte puissance, les tubes vont autant trinquer, donc c'est pas ma faute !!!



Et de deux ! Merci les Bleus

- bilbo_moria
- Don Bilbo de la Vega
- Messages : 7445
- Enregistré le : 15 déc. 2004, 1:00
- Localisation : Tinteniac (35)
Re: Trem bias vary et ... bias ;-)
Je m'en fous, j'ai vendu l'ampli, pas les HP !Rimlock a écrit : 15 nov. 2020, 19:06 Je pense fortement que ce sont les HP qui vont lâcher en premier ! Je vois déjà les membranes te sauter à la figure![]()
![]()
![]()
(mais quel cynisme, pffff, on ne peut plus faire confiance à personne !

Re: Trem bias vary et ... bias ;-)
Nan, mais sérieusement, je m'en ferais pas trop pour les tubes. Quand on voit comment certains constructeurs les maltraitent...
- bilbo_moria
- Don Bilbo de la Vega
- Messages : 7445
- Enregistré le : 15 déc. 2004, 1:00
- Localisation : Tinteniac (35)
Re: Trem bias vary et ... bias ;-)
Ouais, toujours tout pour les "gros" constructeurs !!!
Nous aussi on a le droit de cramer des tubes !!!
Tous dans la rue, avec moi camarades !!!
(mais après le confinement, bien sûr
)
Nous aussi on a le droit de cramer des tubes !!!
Tous dans la rue, avec moi camarades !!!
(mais après le confinement, bien sûr
