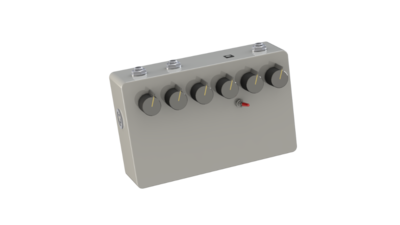

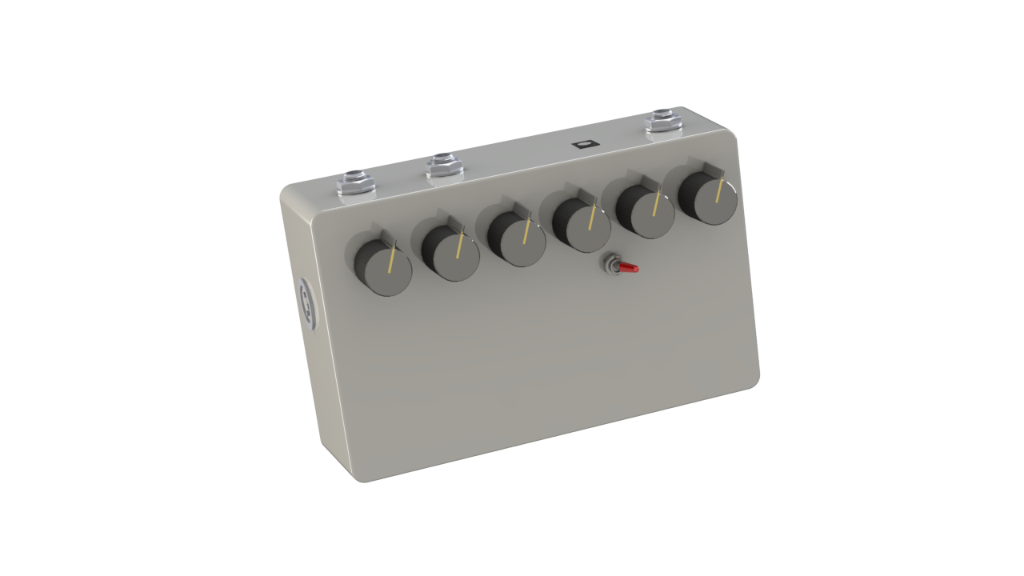

Non, ce genre de boitier à mon avis c'est à proscrire, je doute qu'il ait la rigidité nécessaire (tôle de 0.9mm d'épaisseur, même en acier, ça fait léger)

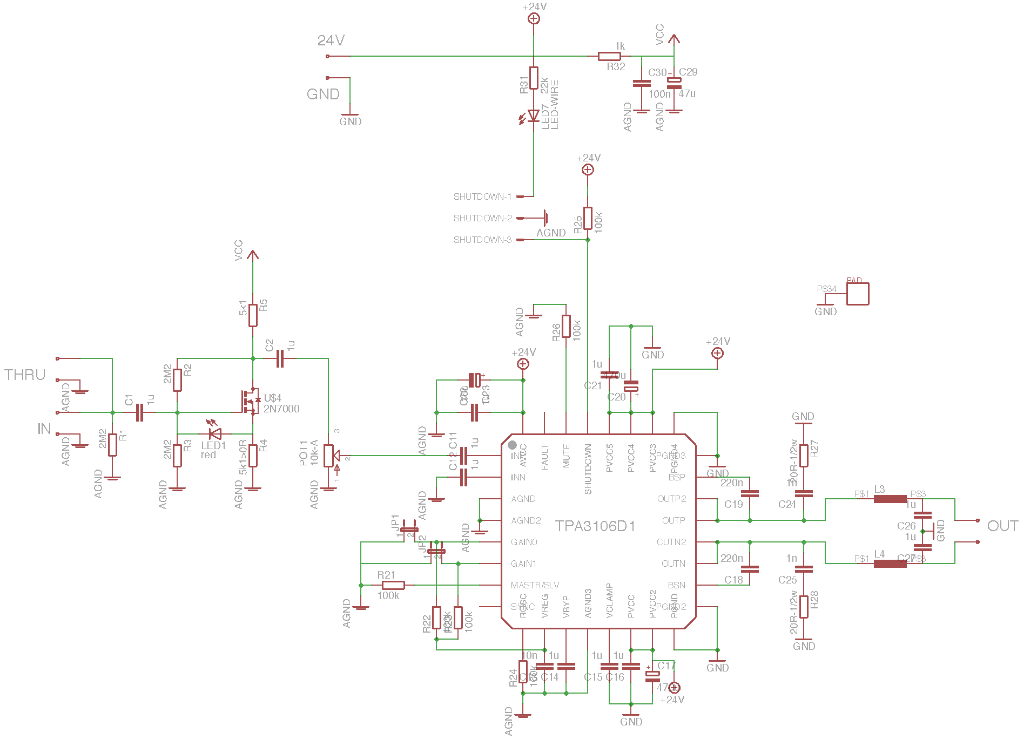

Lemontheo a écrit : ↑16 mars 2019, 8:25On ne doit pas référencer la sortie de la puce à la masse (c'est une BTL > Bridge tied load). Donc je ne vois pas comment tu vas t’y prendre.
Et c'est nécessaire le shutdown ? Je veux dire, sans rien de branché (charge infinie), ça doit pas sortir de puissance, donc la conso doit pas être énorme...
C'est pas très développement durable certes, mais peut-être faisable ? (ceci dit, un SPDT sur la façade, juste sous les potars, ça peut aussi être une solution, l'empreinte serait prévue sur le PCB mais cablée uniquement si le module ampli est installé)

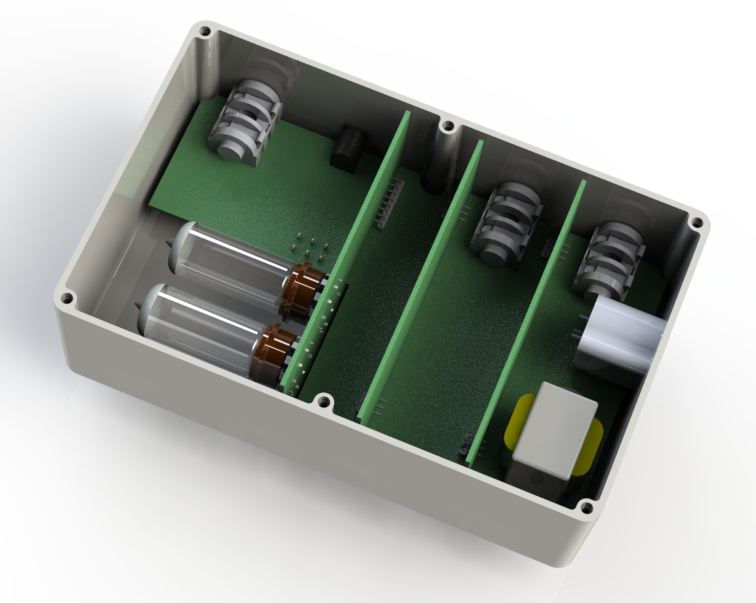

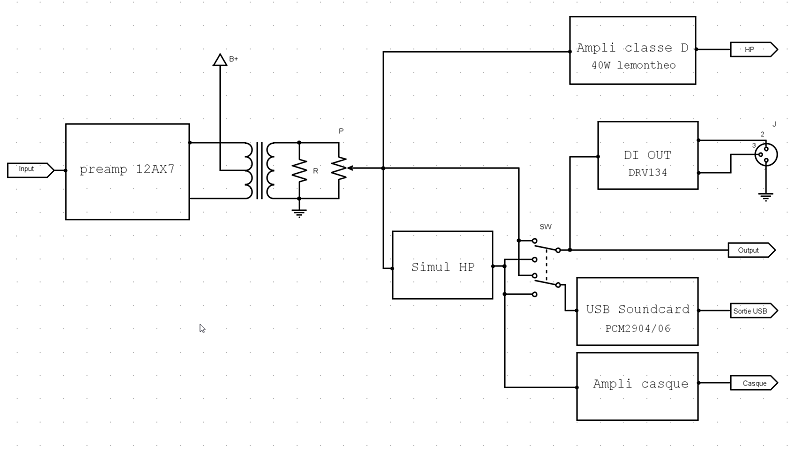

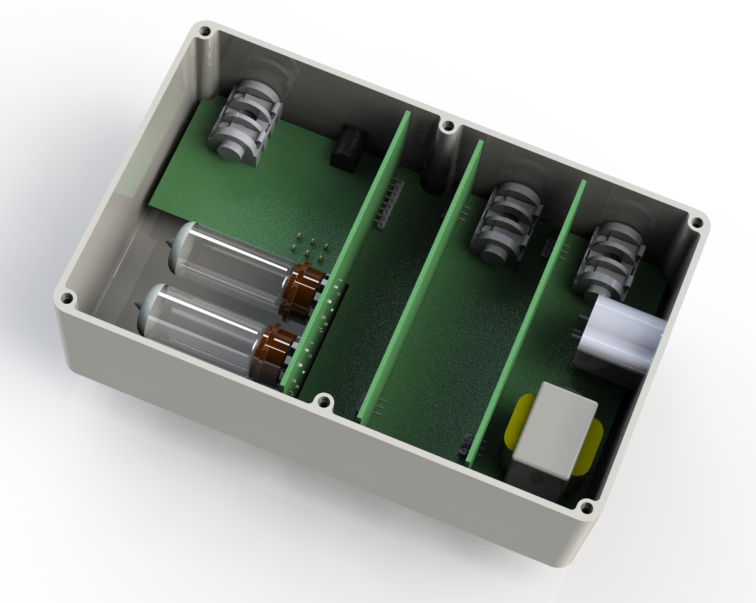

Sinon, au niveau de l'agencement général, 2 petites remarques :
1. pour le PCB principal, ne pas oublier que plus on a de surface, plus c'est cher ! Du coup un PCB tout en longueur, pas super large (50mm idéalement, 100mm grand max), avec juste les potars/jacks et connecteurs d'extension serait peut-être préférable pour limiter le cout du kit
2. en tenant compte du 1. le transfo devrait être fixé directement au chassis, ça économise sur le PCB, et 2 vis visibles c'est pas la mort (surtout qu'avec l'entretoise que tu envisages Mc, ça en fait déjà une)
Pour info, sur mon préamp, le PCB tubes fait 180x35mm, et c'était pas simple de tout caser, mais j'avais fait certains choix différents :
- pas de HT sur le PCB principal, donc tous les gros composants, et notamment les condos, sont sur le PCB tubes (note : il reste préférable d'avoir les condos de filtrage d'alim au plus près des sockets, mais selon la tension choisie on peut limiter à des condos 250V qui restent assez petits)
- des condos de liaison WIMA MKS4 avec une tension de service de 630V, forcément ça prend un peu de place
