[NEW] Un kit simple pour une unité de réverbération à ressort performante

[jptrol]

Voilà , j'ai mis le dossier sur le drive.

Je me disais que ce switch n'allait pas être utilisé tous les jours. Nous ne sommes peut-être pas nombreux à disposer de plusieurs amplis dont les uns sont en FX LOOP série et les autres en FX LOOP parallèle. Les aller-retours seront plutôt très rares.

[McColson]

Je parlais du câble pour moi !
PCB vers switch, puis switch vers potar. Ça fait de la filasse en plus...

[jptrol]

Ah excuse ! Oui tu as raison , switch en face avant alors !

Correction aussi de ma part : il y a des switchs corrects chez TT pour 3 € ici :
du Miyama

[McColson]

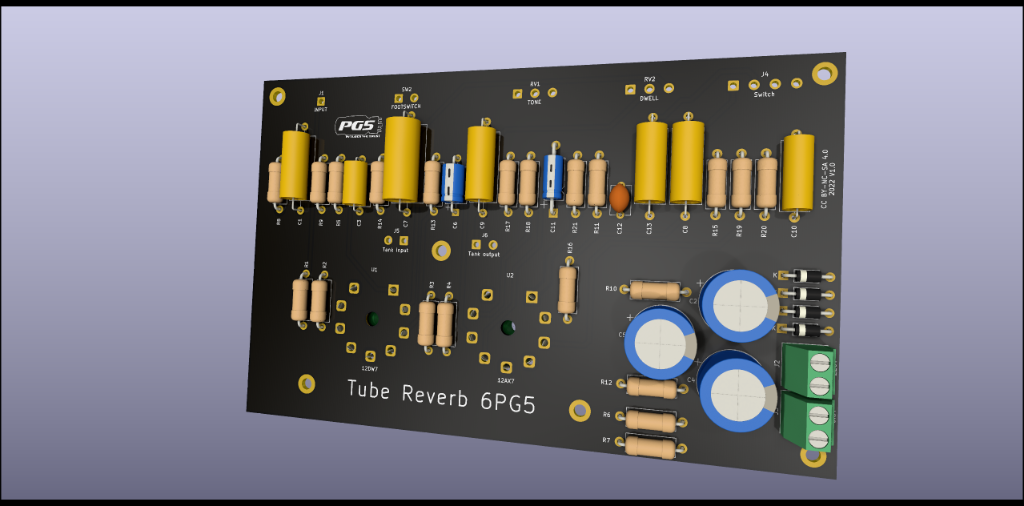

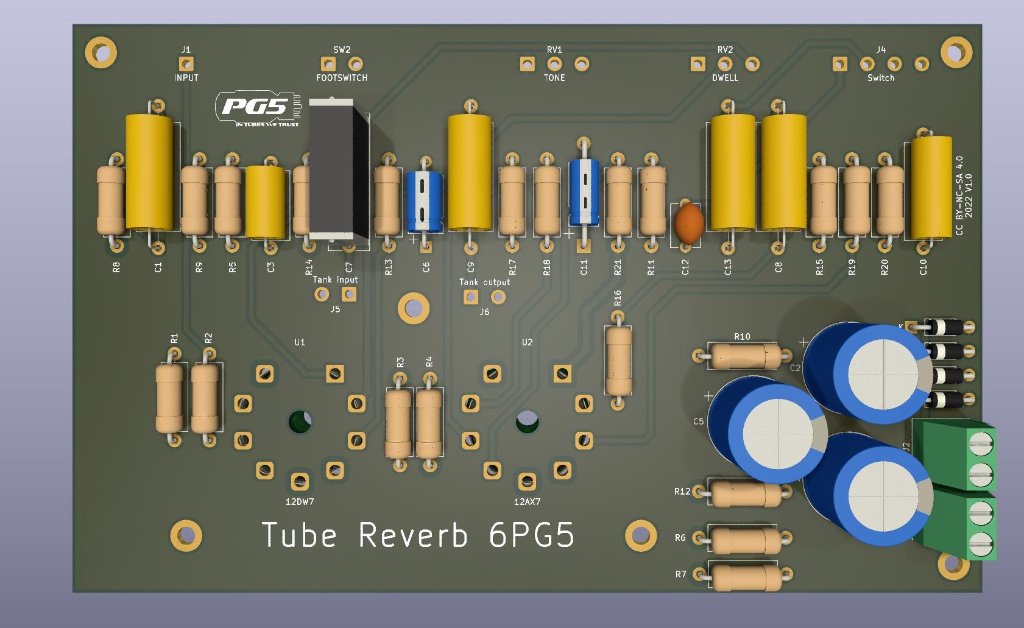

Du coup je viens de finir mon pcb avec ta modification pour le switch, le potar de mix et la sortie seront cablés en volant, et j'ai essayé de mettre le chauffage sur le pcb, on pourra comparer entre les deux protos le rapport S/N. J'ai essayé que le pcb soit le plus simple et lisible possible avec des connexions filaires en face des potars et jacks.

Tu me confirmes la distance de 40mm d'entraxe entre les 2 sockets jptrol ?

J'ai fait la demande à Dirk pour la possibilité de sortir ça sous forme de kit.

PCB : 160mm x 100mm

[McColson]

Je me permet un double post car sinon le fichier joint saute...

Je suis en train de bosser sur la BOM et je ne trouve pas le headshell qui correspond au chassis TT 015 Mini type B qui m'a l'air d'être celui nécessaire pour le projet.

Quel tank tu conseilles chez TT ?
Quel tank tu conseilles ailleurs que chez TT ?

EDIT : J'ai trouvé, en commandant chaque vis, le headshell, les faceplates, le chassis etc... je tombe sur 240€ auquel il faudra rajouter le prix du pcb. Après y'a surement une possibilité de gratter sur les fils (pas en dessous de 5m) et les vis/rondelle/ecrou qu'il vend par centaine.

BOM.xlsx

BOM

(14.29 Kio) Téléchargé 123 fois

[bilbo_moria]

Super boulot, bravo les gars !!!
(et les vues 3D de Kicad, ça tue toujours bien )

[jptrol]

Tu me confirmes la distance de 40mm d'entraxe entre les 2 sockets jptrol ?

J'ai fait la demande à Dirk pour la possibilité de sortir ça sous forme de kit.

PCB : 160mm x 100mm


Exact : 40 mm d'entraxe.

Quel tank tu conseilles chez TT ?
Quel tank tu conseilles ailleurs que chez TT ?


Le PCB me semble très bien. Je suppose que tu as bien vérifié le sens d'insertion des tubes , côté cuivre , de l'autre côté des composants !

Pour les tanks : le 8E fonctionne assez bien mais le 8F a une impédance supérieure et est préférable quoique le DWELL compense très facilement et amplement : TT ne vend que le long le 8FB3C1B mais en MOD et non en Belton ( si je me souviens bien Bilbo préférait les MOD aux Beltons).. J'en ai un et ça sonne bien , on ajuste la longueur de la reverb avec le DWELL de toute façon et qui peut le plus peut le moins. Un 8F chez TAD peut être une bonne affaire aussi (si j'ai bien suivi Bilbo).

Pour résumer : la meilleure qualité serait peut-être chez TAD et le DWELL permet facilement d'utiliser du 8E ou 8F et du medium (2) ou long(3)

Une note sur les faceplates : il faudra modifier celle de devant si on ajoute le switch en face avant. Celle de TT ne le prévoit pas.

[McColson]

OK je vais regardé les réf chez tt et tad.
qu'est ce que tu penses de la BOM, j'ai oublié un truc ? pour les faceplates, oui il faudra faire 1 perçage et 2 marquages, je pense que c'est dans les cordes des membres pour le moment. On verra ensuite si dirk peut nous faire qqch de mieux.

[jptrol]

Oui, j'avais regardé la BOM qui me semble bien complète. Je me suis amusé (façon de parler hein ) à comparer le prix du kit avec les mêmes exclusions de TT pour son kit reverb , nous sommes à 127,81 € contre 149,19 € pour leur kit mais la nuance est qu'ils incluent le PCB . Il faudrait qu'on ai un prix écrasé, sinon on ne retrouverait pas l'économie de la EL844 de puissance et du transfo.

[McColson]

Chez JLCPCB, ça revient à 2.7€ pièce le pcb si tu en commandes 10 et que tu prends les frais de port les moins chers.
TT fait des tarifs très intéressant sur ces kits, mais il manque la moitié des choses pour le terminer
Je préfère avoir tout sur un kit. La seul chose qu'on peut proposer en option ce sont le headshell et les faceplates. Ce qui ferait un tarif à 175€-180€ avec le PCB. On est encore au dessus, mais j'espère qu'il va faire un effort pour les vis, le fil de câblage et proposer des quantité plus adaptée.

Chez TT j'ai trouvé 2 REF :
MOD Reverb Tank 8FB3C1B - 30.61€
Accutronics Reverb Tank 8EB2C1B - 25.21€

Le MOD serait meilleur ?

[Rimlock]

Heuuu ! Vous n'allez pas demander à TT de mettre un tank TAD dans le kit ?

[McColson]

Non bien sûr que non, sinon le pauvre Dirk va me zigouiller sur place !

EDIT : Je vais commander les 2 tank reverb et le TAD pour comparer.

Pour essayer de faire un prix le plus intéressant qu'est-ce qu'on enlève du kit : headshell, les faceplates, les boutons ? les potars 24mm en 16mm (ça fait gagner pas grand chose...). Enlever le tank me parait risquer, mais ça laisserait le choix du fournisseur. Bref on part sur quoi ? Kit complet ou le plus attractif possible ?

[bilbo_moria]

On fait comme pour le kit G5, i.e. pas de headshell, pas de boutons, pas de faceplates et pas de tank (on indiquera sur la page du projet les ref correspondantes + le fichier faceplate en pdf, à télécharger).

Ca laisse de la souplesse pour ceux qui veulent personnaliser ...

[jptrol]

On fait comme pour le kit G5, i.e. pas de headshell, pas de boutons, pas de faceplates et pas de tank (on indiquera sur la page du projet les ref correspondantes + le fichier faceplate en pdf, à télécharger).

Ca laisse de la souplesse pour ceux qui veulent personnaliser ...

Je trouve que c'est une bonne idée car en fait on construit le projet autour du PCB qui est complet lui.

[McColson]

J'ai rebossé la BOM dans ce sens, vous trouverez 2 feuilles, une pour le kit (avec le strict nécessaire comme le kit G5) on plafonne à 136€ TTC, et une autre complète, où l'on atteint 240€ (7 pièces à commander en plus par rapport au kit de base, ce qui me semble tout à fait facile à commander en plus).

BOM.xlsx

BOM V2

(21.19 Kio) Téléchargé 137 fois

Je vais commander tout ça et commander une dizaine de PCB chez JLCPCB ou circly (je vais faire un devis).
Je vendrais les PCB via HelloAsso pour tester à prix coutant (+fdp) pour les membres de l'APLAI.
