|RESOLU| Sauvetage ampli tout lampes Musique industrie MI120 ???

[Pote Gui]

Y'a une coquille sur la valeur de la première résistance en parallèle du condo en sortie de pont : 70k au lieu de 470k.
Merci pour le schéma en tout cas!

[Patrick01]

Merci, c'est corrigé...
Bon, quelques réflexions maintenant...
Les concepteurs de cet appareil n'étaient pas des branques, donc le bias fixe, ça veut dire d'une part qu'ils devaient trier scrupuleusement leurs tubes avant de livrer ces amplis et d'autre part qu'il nétait pas prévu de regler la "chaleur" de l'ampli par le courant de repos...
En conséquence cette tension G2 règlable, c'était donc la seule variable de l'appareil, ça ne doit pas être innocent ...
J'aimerais bien savoir plus précisément ce qui était attendu, comment ça influe, si quelqu'un a des lumières sur le sujet...?
Enfin une question: comment mesurer la puissance de sortie ? Je n'ai pas de recepteur quelconque qui fasse 8 ohms 150 W pour pouvoir mesurer moi ... ce qui est sur c'est que ça peut tuer une vache à 500 mètres...

[vitriol82]

Pour répondre vite fait à la différence de valeur ohmique des demi enroulements primaires, c'est simple à comprendre:
Le transfo travaille en fonction de nombre de spires, pour faire un tour de noyau quand tu es près du centre, tu utiliseras moins de fil que quand tu es en bordure de carcasse, et plus tu utilises de fil de cuivre, plus tu augmentes sa valeur ohmique.
Comme généralement c'est par couches successives entre primaire et secondaire, le primaire se trouvant en bord de noyau aura plus de longueur de fil. Tant que ça ne dépasse pas une différence de 10% entre les deux, pas de soucis apparent.

[Rimlock]

Il te faut ça, à visser sur une forte tôle d'alu ou de cuivre et si tu mets un petit ventilo devant c'est encore mieux Ou si tu as la chance de récupérer un radiateur à ailettes....

https://www.tube-town.net/ttstore/Resis ... :8330.html

https://www.ebay.fr/itm/ML25-75-Radiate ... Sw4CFY4~6K

[Patrick01]

Merci Rimlock pour le bon tuyau !!!

[Pote Gui]

À mon avis, Ug2 n'est pas nécessairement variable; mais l'importante chute de tension entre Ua et Ug2 nécessitait une régulation de la tension plus élaborée qu'une simple résistance chutrice. Mais il est vrai que l'impact de Ug2 est important sur le résultat final...

[Patrick01]

Oui je verrai donc quand je ferais ma mise au point avec des 6550 en règlant Vbias autour de -42V comme à l'origine donc, pour ajuster Vg2 en visant le courant de repos optimal ... pour être au plus proche de la config originale, c'est un peu empirique comme approche mais bon... affaire à suivre...

[superchouf]

Ouah tu as sacrément avancé bravo pour ta restoration (pas eu les notifications)!
J'ai bien aimé les fils de couleur c'est dans l'esprit MI
Je me souviens qu'avec jeannot on avait mesuré la puissance avant distorsion à 80w avec des 6650 sur son MI identique à celui la .

[Patrick01]

Merci Superchouf,
Concernant la question que je me pose plus haut sur Vbias fixe et Vg2 règlable, tu en penses quoi toi avec ta connaissance et ton experience de l'animal ???

[Patrick01]

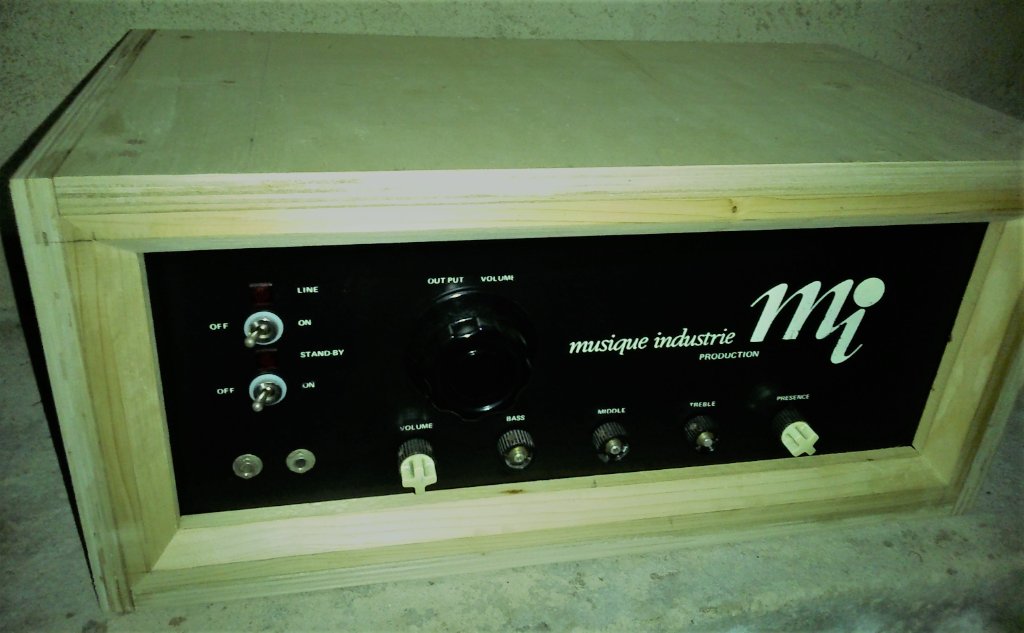

La menuiserie à bien avancé, reste quasi plus qu' à poser le joli tolex blanc pour lui redonner le look de sa jeunesse...

En attendant j'ai trouvé ce gros bébé pour lui tenir compagnie...

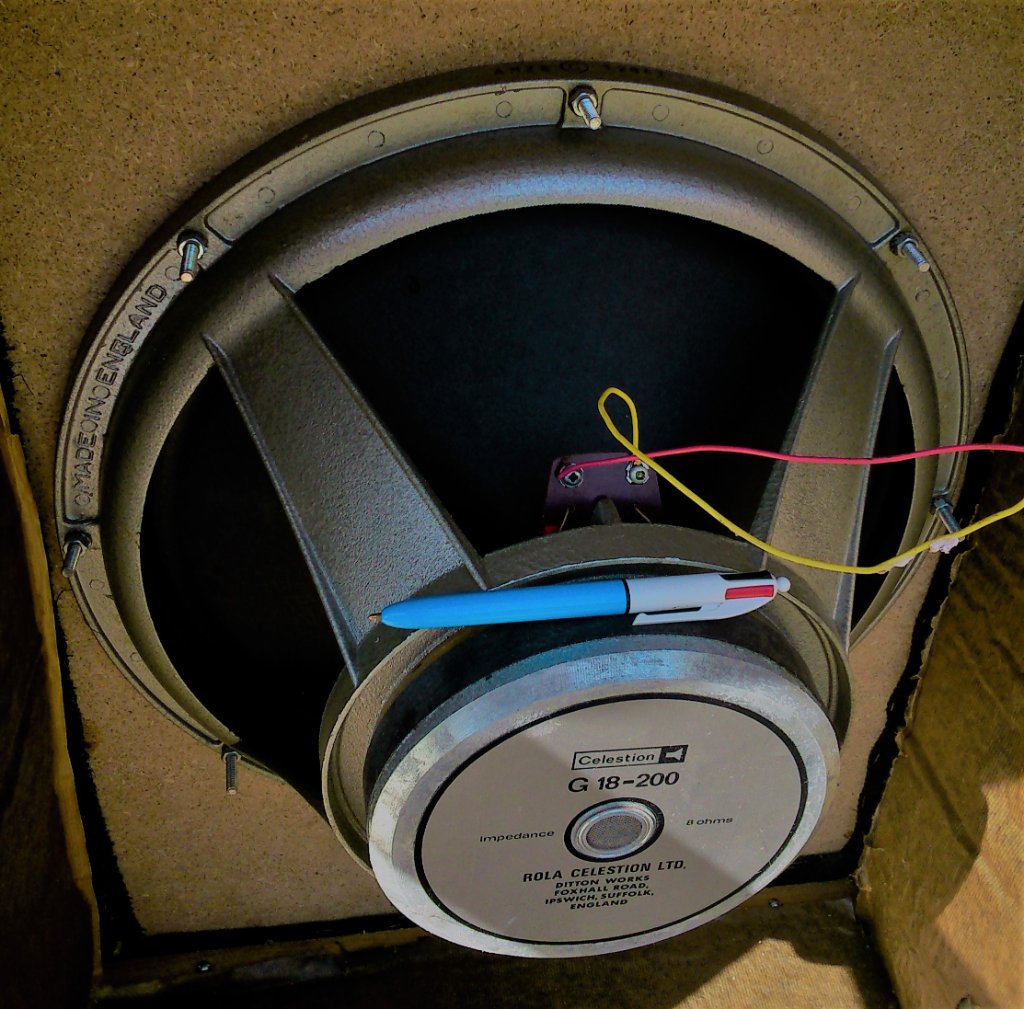

Une grosse gamelle de 18", Celestion G18-200 s'il vous plait...
...avec un code date AM26, c'est à dire 26 janvier 1979 si je ne me trompe pas, ben faut rester dans la cohérence niveau époque...

[bilbo_moria]

Joli !!!

[McColson]

Classe un 18''

[superchouf]

je les connais ces hp on les trouve dans des cabs Marshall bass ils sont monstrueux !!!!

[Rimlock]

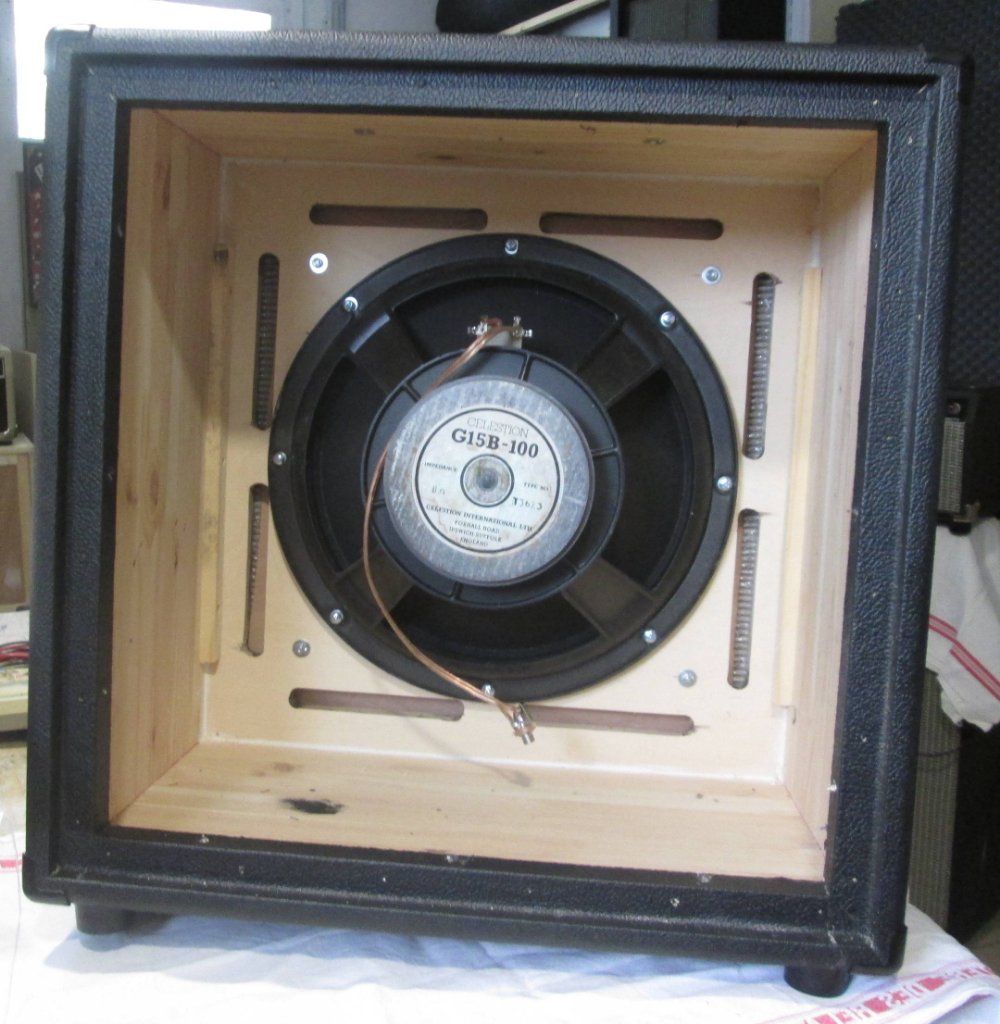

Normalement sur les HP basses il y a un "B" dans la référence. J'ai monté un G15B-100, de même construction, dans un clone de cab Ampeg "double baffle", ça marche très bien. Et il y a assez d'aigus pour la guitare !

[Patrick01]

je les connais ces hp on les trouve dans des cabs Marshall bass ils sont monstrueux !!!!

Monstueux... tu veux dire au niveau de la taille seulement ou de ses qualités sonores ?
Je l'ai essayé, mais malheureusement je n'ai pas de moyen de comparaison...

C'est un HP qui n'a pas été beaucoup fabriqué, ça veut sans doute dire qu'il n'avait pas rencontré un vif succès...
on ne trouve pas beaucoup de renseignements sur le net...

Made in England,
25-5000Hz
200 WATTS
8 ohms
3" coil
Sensivity - 97.8db
Fs - 29.6Hz
Vas - 518.5ltr
Qms - 8.9
Qes -0.38
Qts - 0.364
D - 380mm
Bl -18.87Tm
Re -7.21 ohm
Mmd - 79.12gr
Mair -21.61gr
Cms -0.29 mm/N
Rms -2.11Kg/s

...et sur le site très pointu de D. Pétoin:
http://petoindominique.fr/php/mysql_thi ... hp?hp=3454

Bon je pense le monter dans un CAB clos de 150 litres...
