Farfisa Amplivox 18 (1965)

[M.T. Wallet]

autant pour moi, j'avais mal lu la datasheet de la 6U8... j'ai rectifié les anodes/grilles
https://www.flickr.com/photos/125374213 ... 09/player/

je vais me renseigner sur le role du dephaser pour voir s'il n'y a pas un probleme à ce niveau là...

[Lemontheo]

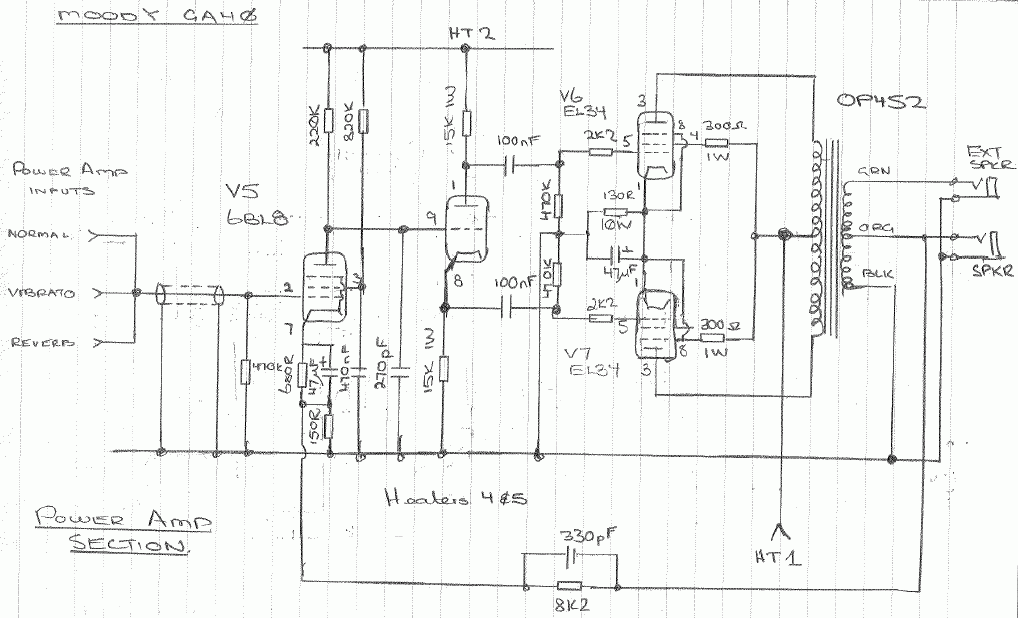

En ce qui concerne le déphaseur et son branchement, jette un oeil à :
http://www.ozvalveamps.org/moody/moodyg ... ampcct.gif
ou encore, tape "6U8 cathodyne" ou "ECF82 cathodyne" ou "ECF80 cathodyne" ou "6AN8 cathodyne" dans Google Image, et tu auras tout un tas d'images qui vont t'inspirer pour la compréhension et la lisibilité de ton schéma.

Théophile

[M.T. Wallet]

Ok merci! je vais présenter la 6U8 en deux fois sur le schéma si ça peut aider

je suppose donc que Va est la mesure de tension de chauffage (pins 4&5), Vk la tension Anode/Cathode et Vg la tension de grille ; pour mesurer cette dernière, je prends bien le châssis comme réf?

pour les Vk, je pense avoir donc deux anodes sur la 6U8 (pins 1 et 6) ; mais avec quelle cathode dois-je les mesurer? pin 8 pour la 1 et pin 7 pour la 6? (cf. datasheet)
http://free-hosting.infodiv.com/audiotu ... Page_1.jpg

[Pote Gui]

je suppose donc que Va est la mesure de tension de chauffage (pins 4&5), Vk la tension Anode/Cathode et Vg la tension de grille ; pour mesurer cette dernière, je prends bien le châssis comme réf?

Va= tension d'anode ("a" pour anode)
Vk= tension de cathode ("k" pour katode)
Vf=tension filament ("f" pour filament)

[M.T. Wallet]

Juste un petit message histoire de "clore" le topic... Après quelques mois de bons & loyaux services (repetes&concerts) malgré un volume faible, j'ai tout de même amené l'ampli à un spécialiste qui a fait des mesures d'amplitude et m'a indiqué que cela venait probablement du transfo de sortie qui "fuyait". J'ai donc acheté aux US (ebay) un OT correspondant aux caractéristiques de 2 6L6 & 18W et l'ai monté hier et c'est beaucoup mieux! J'ai gardé le même son clair très "Fender" mais j'ai plus de puissance. Pour ce qui est de la "datation", sur le speaker Jensen j'ai 4 chiffres qui commencent par 67 donc je suppose que c'est l'année de l'ampli, ou au moins du speaker... Merci encore à ceux qui m'ont aidé à y voir un peu plus clair il y a quelques mois déjà!

[McColson]

Merci pour ton retour ! Et content pour toi que tu ais résolu le problème, même si il a fallu passer par un pro...
