Analyseur de spectre FFT

[Pote Gui]

Salut tout le monde,

Je suis à la recherche d'analyseur de spectre, et je me posais la question, vu que c'est très couteux comme matériel, s'il n'existait pas des versions logiciel avec une interface appropriée pour PC?
Si quelqu'un a des tuyaux, je suis preneur.

[Christiancm]

Audacity (donc en freeware) permet l'analyse spectrale, mais il faut acquérir un fichier wav (format non destructif) avec un BON micro et une carte son correcte mais elles sont toutes performantes aujourd'hui.

Par exemple:
http://www.clarinette.net/forum/phpBB3/ ... f=4&t=4506

[chanmix51]

baudline fait ça + générateur de signaux + calcul de la THD, du SNR + tellement plein d'autres trucs que je ne comprends pas

Tu peux sauvegarder les enregistrements pour analyse postérieure, envoyer des signaux acquis (format .wav)

Comme le souligne Christian, bonne carte son obligatoire et bien étalonnée avant (mesure entrées branchées sur les sorties) pour mesurer la distorsion de l'appareil de mesure lui même.


Amicalement,
Grégoire

PS : les gars s'amusent à décoder les trames de communications satellite avec ce truc

[bilbo_moria]

Perso, j’utilise Voxengo Span (avec Garageband) : http://www.voxengo.com/product/span/

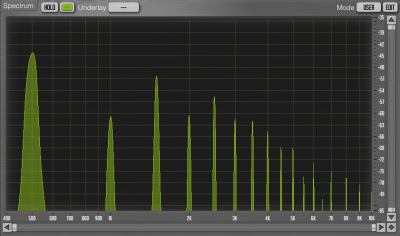

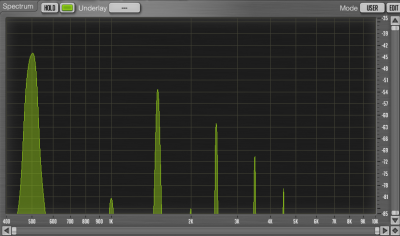

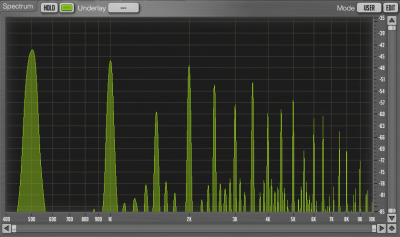

On peut voir des trucs sympa avec ! Par exemple, cf images jointes (FFT d’une TS808, d’une Guv’nor, d’une Fuzz Factory) ...

[Pote Gui]

Merci pour vos réponses!

un BON micro

Un micro de mesure, je présume, afin de conserver la neutralité maximale?

bonne carte son obligatoire et bien étalonnée avant (mesure entrées branchées sur les sorties)

Je ne savais pas qu'on étalonnait les cartes son! Tu peux développer sur la manip' à opérer? Sinon, je ferai mes recherches de mon côté si c'est trop compliqué à expliquer comme ça, au débotté.
Sinon, baudline à l'air sympa mais ne semble pas tourner sous Windows, donc...

Comme j'ai Audacity, je vais commencer par là. On verra ce que j'en peux retirer.

[chanmix51]

Merci pour vos réponses!

un BON micro

Un micro de mesure, je présume, afin de conserver la neutralité maximale?

Mmmh perso, j'aurais branché la mesure au milieu d'un diviseur genre 100R + 900R aux bornes du HP pour prendre 1/10 du signal, ça permet de s'affranchir du micro

bonne carte son obligatoire et bien étalonnée avant (mesure entrées branchées sur les sorties)

Je ne savais pas qu'on étalonnait les cartes son! Tu peux développer sur la manip' à opérer? Sinon, je ferai mes recherches de mon côté si c'est trop compliqué à expliquer comme ça, au débotté.

La carte son est l'élément d'acquisition, c'est important de connaître sa THD, son SNR et voir s'il y a des parasites en la mesurant elle même de façon à pouvoir corriger lors de la vraie mesure. Il suffit de brancher la sortie sur l'entrée, envoyer un signal et mesurer. Si la carte est parfaite, le signal envoyé est le même que le signal reçu... dans la pratique ce n'est pas le cas L'edirol UA25 chez moi a un canal bruité par du 50Hz, je fais donc des mesures en mono sur l'autre. La THD mesurée est -85dB, il faudra soustraire cette THD aux vraies mesures. Lorsqu'il affiche la même THD lors de la mesure d'un montage, cela veut dire que cette carte ne peut pas mesurer le montage.

Amicalement,
Grégoire

[Christiancm]

Effectivement une bonne idée de prélever un "petit" signal du hp, tout dépend du cas de figure car ce sera difficilement applicable sur un close cabinet de 2 ou 4 hps par ex.

[bilbo_moria]

L'edirol UA25 chez moi a un canal bruité par du 50Hz, je fais donc des mesures en mono sur l'autre.

Marrant, j’ai la même. Perso, en FFT, j’ai un pic à 10kHz quel que soit le truc que je mesure. Je ne sais pas si ça vient de la carte, de l’ordi, des drivers, des rayonnements cosmiques ...

[chanmix51]

Effectivement une bonne idée de prélever un "petit" signal du hp, tout dépend du cas de figure car ce sera difficilement applicable sur un close cabinet de 2 ou 4 hps par ex.

Non pas non pas ... aux bornes du transfo de sortie si tu préfères ça permet en outre de bien constater les effets dus à l'impédance de sortie de l'ampli sur une charge réelle ( écarter les enfants, mettre des bouchons dans les oreilles et prévenir les voisins ) avec ou sans filtre.

L'edirol UA25 chez moi a un canal bruité par du 50Hz, je fais donc des mesures en mono sur l'autre.

Marrant, j’ai la même. Perso, en FFT, j’ai un pic à 10kHz quel que soit le truc que je mesure. Je ne sais pas si ça vient de la carte, de l’ordi, des drivers, des rayonnements cosmiques ...

10kHz ? Très probablement une source radioactive de haute intensité à proximité

Amicalement,
Grégoire

[bilbo_moria]

Ah merd’

[Christiancm]

...écarter les enfants, mettre des bouchons dans les oreilles et prévenir les voisins ) avec ou sans filtre...

Ok, préparez-vous les gars, ça va dépoter ce soir
