tone stack a self

[charpy]

suite a quelques questions métaphysiques sur la magie des selfs pour les correcteurs de tonalité voici deux schema (a transistor ) que je n'ai pas testé...

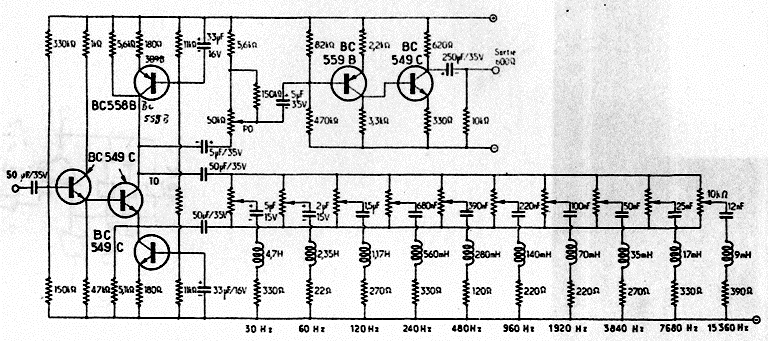

EQ de studio de "je-ne-sais-plus-quelle-marque"
http://www.projetg5.com/upload/charpy/filtre10V.gif

EQ d'un mesa "studio preamp"
http://optimisetonampli.chez-alice.fr/I ... liseur.gif

a priori se sont des filtres assez sélectif donc la bande de fréquence modifiée est tres fine et il faut un grand nombre de bandes pour couvrir tout le spectre sonore.

[vitriol82]

Interessant mais je n'arrive pas à lire les valeurs.

[latortuefolle]

j'avais essayer de faire le calcul des valeur de self pour des filtres passifs classiques RL ou RLC pour utilisation guitare. Le probleme c'est qu'avec la plage de féquence que l'on utilise, les valeurs de self nécessaires sont plus proche de celles des chokes que de celles des petites selfs pour filtres du commerce qui sont habituellement destinées aux beaucoup plus hautes fréquences (radio). Donc coût très très élevé. Je conaissais pas les filtres compliqués dont tu viens de parler. Intéressant. Mais ce sont des filtres actifs si je ne me trompe pas.

[vitriol82]

Et pourquoi pas un équalizer graphique à tubes:

http://www.jogis-roehrenbude.de/Verstae ... alizer.htm

[latortuefolle]

Et moi qui croyais faire le malin avec mes deux canaux // basses/aigus... jme prends une belle claque là!

C'est beau, c'est puissant, mais bonjour la taille du boitier et du portefeuille pour faire ça dans un ampli guitare!

[charpy]

effectivement se sont des filtres actifs dans le sens ou il y a une contre réaction; meme s'il n'y a rien d'actif au sein meme des filtres contrairement a la majorité des EQ a base d'AOP.

je peux a peu pres lire les valeurs sur ma photocop (d'ailleur la marque c'est "soundcraftsmen" mais je ne sais pas quel modele) : tous les potards d'EQ font 10k
valeurs : freq (Hz), capa (nF), self (mH), R (ohm)
30-5000-4700-330
60-2000-2350-22 (? peut etre une erreur de frappe pour 220 ohm)
120-1500-1170-270
240-680-560-330
480-390-280-120 (? peut etre une erreur de frappe pour 220 ohm)
960-220-140-220
1920-100-70-220
3840-50-35-270
7680-25-17-330
15360-12-9-390

autremement le premier transo (bc549C) sert de suiveur, le deuxième (bc549C) est alimenté a la fois par deux générateurs de courant (bc558B en haut et bc549C en bas) par des résistances de 5.6k. et en sortie du filtre un pseudo réglage de volume (50k // r de150k) et étage ampli de sortie (bc559B et549C)

j'ai pas plus d'info sur le mesa que ce que l'on peut voir sur le schema du lien.

Ha! si j'ai aussi un eq totalement passif 5 voies sans self qui me sert dans un petit ampli transo, par contr eil y a un transo suiveur en amont donc ca m'étonnerai qu'un tube ait l'impédance assez basse pour attaquer le filtre. je poste dés que j'ai fait le scan (et je reposte par la meme occasion la photocop pourrie du filtre 10voies a self en espérant obtenir qqchose de plus lisible).

[charpy]

voila j'ai refait un scan plus propre du premier schema 10voies a self. le lien est updaté.

et voici aussi le 5 voies passif en RC
http://www.projetg5.com/upload/charpy/filtreRC5V.gif
reste a réussir a l'adapter au G5, un cathode follower de 12AU7 avec une résistance de cathode de 20k doit permettre de l'attaquer sans trop de pertes.

autrement il faut revoir les valeurs de tous les composants et en particulier des potars

[Skylv]

Je up le sujet pour une petite question tu "alimentes" les transistors au potentiel marqué + de 9V ou 12V?? voirplus...
Ca me botte bien ton petit eq

[charpy]

ben je ne sais plus trop quelle est la tension d'alim... je pense entre 12 et 18V. il faut voir le datasheet du transo pour etre sur de ne pas le cramer
en suiveur le transo n'a pas beaucoup d'incidence beaucoup d'autres avec un gain similaire pourraient faire l'affaire.

[Skylv]

Oki, je dirais même que le gain d'un montage suiveur est proche de 1...

[seb83]

Bonjour à tous, je relance un peu ce thread, surtout pour le post de vitriol82

Et pourquoi pas un équalizer graphique à tubes:
http://www.jogis-roehrenbude.de/Verstae ... alizer.htm

Si cela intéresse quelqu'un, j'ai pu en faire des simulations, et en tirer les diagrammes de Bodes:

http://griffith83.ifrance.com/autre/bass-treble.pdf
http://griffith83.ifrance.com/autre/080Hz100Hz.pdf
http://griffith83.ifrance.com/autre/115Hz225Hz.pdf
http://griffith83.ifrance.com/autre/215Hz400Hz.pdf
http://griffith83.ifrance.com/autre/470Hz870Hz.pdf
http://griffith83.ifrance.com/autre/960Hz1700Hz.pdf
http://griffith83.ifrance.com/autre/1800Hz3400Hz.pdf
http://griffith83.ifrance.com/autre/3500Hz6400Hz.pdf
http://griffith83.ifrance.com/autre/tableau.pdf

Je cherchais depuis un bon moment un équ à lampes, nickel.

J'ai contacté l'auteur de la bête, pour connaitre la formule pour les valeurs des condensateurs et résistances, toujours pas de réponses...

Néanmoins, on peut remarquer un facteur 2 pour les valeurs des condensateurs, à suivre

Sur le dernier lien, j'ai noté les valeurs des composants, et modifié à ma guise, pour avoir un Gain max sur chaque bande, de +6dB, car on pourra remarquer que les 3 premières bandes, on un Gain inférieur à +6dB.

Je compte me faire ce montage pour sculter le son de ma basse.
Mais avant, un bon préamp modifié, basé sur le Hiwatt DR506 de Mark Huss, pour ma tête d'ampli Custom Slave 200 de 1977. Le tout, monté de lampes 12AX7A de chez Electro-Harmonix


Je suis preneur de toutes infos, conseils... 8)

Merci

[hotamp]

heu ! j'ai legerement traité le sujet sur TG




http://www.techniguitare.com/forum/viewtopic.php?t=5476

ca fonctionne terriblement bien !

alim symetrique +- 9v , fonctionne avec 2 piles ou une micro alim secteur !

des self jusqu'a 150mh , pas tres cher , chez electronique diffusion !!
