Châssis hors standard
Hello !
On m'a demandé de réfléchir à un ampli de puissance pour basse, basé sur le Hiwatt 200 (4 x KT88) et j'ai commencé ma réflexion ce matin, en zieutant tout logiquement sur le ST200 ... Je pensais potentiellement réaliser ça sur un châssis de DR103, mais au vu de certaines photos, il apparaît que cet ampli est notablement plus grand que le DR103 (pour pouvoir à la fois caser les KT88 et les laisser respirer, probablement).
Il est peut-être possible de tout caser sur un châssis alu dispo chez TT ou TAD (je n'ai pas encore commencé à gratter "pour de vrai" sur le sujet), mais cela m'emmène une question : où faire réaliser un châssis sur mesure (genre 600mm x 260 mm x 60mm, dimensions un poil au pif avant de se poser devant les outils de dessin) ... Un plieur ? Alu ? Pour ceux qui ont tenté l'expérience, à qui vous êtes-vous adressé ?
Merci !

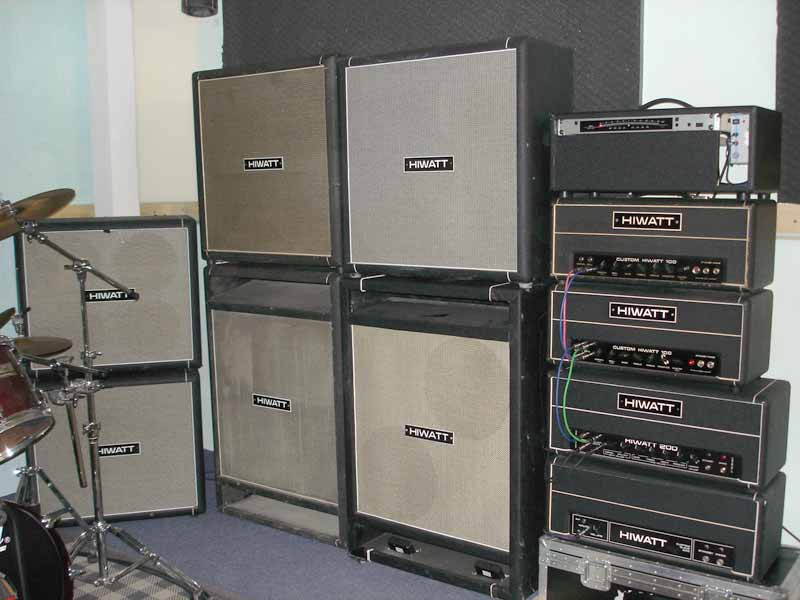

Photo jointe : comparaison taille DR103, DR201 / ST200) : PS : je trouve ça super sexy, Hiwatt
On m'a demandé de réfléchir à un ampli de puissance pour basse, basé sur le Hiwatt 200 (4 x KT88) et j'ai commencé ma réflexion ce matin, en zieutant tout logiquement sur le ST200 ... Je pensais potentiellement réaliser ça sur un châssis de DR103, mais au vu de certaines photos, il apparaît que cet ampli est notablement plus grand que le DR103 (pour pouvoir à la fois caser les KT88 et les laisser respirer, probablement).
Il est peut-être possible de tout caser sur un châssis alu dispo chez TT ou TAD (je n'ai pas encore commencé à gratter "pour de vrai" sur le sujet), mais cela m'emmène une question : où faire réaliser un châssis sur mesure (genre 600mm x 260 mm x 60mm, dimensions un poil au pif avant de se poser devant les outils de dessin) ... Un plieur ? Alu ? Pour ceux qui ont tenté l'expérience, à qui vous êtes-vous adressé ?
Merci !
Photo jointe : comparaison taille DR103, DR201 / ST200) : PS : je trouve ça super sexy, Hiwatt
Re: Châssis hors standard
Ah, ça je connais !
Le mieux est de trouver un tolier qui fait découpe laser + pliage, tu leur files une mise en plan en DXF et l'épaisseur de tole que tu veux, et voilà !
Perso j'ai bossé avec Actilas dans le Gers, mais ils sont devenus trop cher... Metalmobil dans le Lot ont des prix corrects, et les moins chers que j'aie trouvé pour l'instant sont SEBS44, en région nantaise.
Un exemple de DXF pour un ampli déjà réalisé (moins de 100€ port inclus pour cet exemple en alu 2/10, en fabrication unitaire bien sur) (oui, on a aussi tous les perçages faits dans la même passe, du coup ça fait longtemps que je m'emmerde plus avec les chassis TT )
Le mieux est de trouver un tolier qui fait découpe laser + pliage, tu leur files une mise en plan en DXF et l'épaisseur de tole que tu veux, et voilà !
Perso j'ai bossé avec Actilas dans le Gers, mais ils sont devenus trop cher... Metalmobil dans le Lot ont des prix corrects, et les moins chers que j'aie trouvé pour l'instant sont SEBS44, en région nantaise.
Un exemple de DXF pour un ampli déjà réalisé (moins de 100€ port inclus pour cet exemple en alu 2/10, en fabrication unitaire bien sur) (oui, on a aussi tous les perçages faits dans la même passe, du coup ça fait longtemps que je m'emmerde plus avec les chassis TT )
Re: Châssis hors standard
Et avec quel logiciel (gratuit si possible) peut-on sortir des plans en DXF?
Re: Châssis hors standard
N'importe quel soft de CAO devrait pouvoir le faire : CATIA, Solidworks, AutoCAD, etc...
En libre, il y a LibreCAD (2D only) et FreeCAD (proche de Solidworks, donc dessin 3D puis mise en plan 2D ensuite)
Je bosse avec CATIA pour l'instant, mais je prévois de passer sur FreeCAD pour les prochains projets, le temps de me faire la main sur le soft et d'essayer de convertir un de mes modèles CATIA.
En libre, il y a LibreCAD (2D only) et FreeCAD (proche de Solidworks, donc dessin 3D puis mise en plan 2D ensuite)
Je bosse avec CATIA pour l'instant, mais je prévois de passer sur FreeCAD pour les prochains projets, le temps de me faire la main sur le soft et d'essayer de convertir un de mes modèles CATIA.
- McColson
- Admin du site
- Messages : 7888
- Enregistré le : 07 nov. 2004, 1:00
- Localisation : La Celle sur Morin
- Contact :
Re: Châssis hors standard
FreeCAD est aussi très utilisé dans les Fablab, c'est un excellent outil.
..:: Veuillez consulter les règles du forum ::..
- bilbo_moria
- Don Bilbo de la Vega
- Messages : 7362
- Enregistré le : 15 déc. 2004, 1:00
- Localisation : Tinteniac (35)
Re: Châssis hors standard
Merci pour le tuyau, A-Wai, je vais creuser ça !
Je pense que Inkscape sait sortir du dxf ...
Je pense que Inkscape sait sortir du dxf ...
Re: Châssis hors standard
Inkscape peut sortir du dxf oui, mais franchement, c'est pas du tout fait pour de la CAO méca, il vaut mieux un soft spécialisé pour ça (dimensionnement et positionnement précis des éléments, cotation en 3 clics, etc...)
Pour rester en 2D, LibreCAD fait très bien le job, et est plutôt simple à prendre en main, ça vaut le coup de s'y pencher à mon avis
Pour rester en 2D, LibreCAD fait très bien le job, et est plutôt simple à prendre en main, ça vaut le coup de s'y pencher à mon avis
- bilbo_moria
- Don Bilbo de la Vega
- Messages : 7362
- Enregistré le : 15 déc. 2004, 1:00
- Localisation : Tinteniac (35)
Re: Châssis hors standard
Oui, LibreCAD, j'avais jeté un oeil (Louphil l'utilise, je crois) ... pfiouuu, encore un soft à apprendre (plus ça va, plus ça me gave), mais bon, s'il faut, il faut
Il est vrai qu'on a sorti du dxf avec un pote pour quelques tests CNC, on s'est un peu galéré mais au final ça fonctionnait ...
Il est vrai qu'on a sorti du dxf avec un pote pour quelques tests CNC, on s'est un peu galéré mais au final ça fonctionnait ...
Re: Châssis hors standard
Pour info il y avait Jeanemar de TG qui s’était relooké son vox, il travaillait dans une boite qui faisait ce job.
http://techniguitare.com/forum/modifica ... ox%20tolex
http://techniguitare.com/forum/modifica ... ox%20tolex
Rappelle-toi de vivre et n'oublie pas d'aimer. Julia F.K. (Squeezers)
- bilbo_moria
- Don Bilbo de la Vega
- Messages : 7362
- Enregistré le : 15 déc. 2004, 1:00
- Localisation : Tinteniac (35)
Re: Châssis hors standard
AH ouais, pas mal, la tête !!! Bon, je crois qu'il a quitté sa boîte dont il disait qu'elle allait dans le mur :-/
Bref, à suivre, j'ai désormais grâce à vous quelques pistes si le projet se concrétise.
EDIT : tiens, j'ai fait un export d'un fichier Visio vers Dxf, ça n'a pas l'air trop pourri ... (pas que Visio soit le meilleur, mais je sais comment il fonctionne et je m'en sers régulièrement ...)
Bref, à suivre, j'ai désormais grâce à vous quelques pistes si le projet se concrétise.
EDIT : tiens, j'ai fait un export d'un fichier Visio vers Dxf, ça n'a pas l'air trop pourri ... (pas que Visio soit le meilleur, mais je sais comment il fonctionne et je m'en sers régulièrement ...)
Re: Châssis hors standard
Tôle de 2/10 ??a-wai a écrit : Un exemple de DXF pour un ampli déjà réalisé (moins de 100€ port inclus pour cet exemple en alu 2/10, en fabrication unitaire bien sur)
Si tu veux voir des bleus gagner, regardes Avatar
Re: Châssis hors standard
Pardon, 20/10, du 2mm quoi
- bilbo_moria
- Don Bilbo de la Vega
- Messages : 7362
- Enregistré le : 15 déc. 2004, 1:00
- Localisation : Tinteniac (35)
Re: Châssis hors standard
Je me suis mis (je débute) à LibreCAD (FreeCAD, je n'arrive même pas à tracer un trait ...) et je vais demander un devis à SEBS44 ...a-wai a écrit :Ah, ça je connais !
Le mieux est de trouver un tolier qui fait découpe laser + pliage, tu leur files une mise en plan en DXF et l'épaisseur de tole que tu veux, et voilà !
Perso j'ai bossé avec Actilas dans le Gers, mais ils sont devenus trop cher... Metalmobil dans le Lot ont des prix corrects, et les moins chers que j'aie trouvé pour l'instant sont SEBS44, en région nantaise.
Tu te fais ch* à calculer en fonction de l'extérieur et des "pliures" ou bien (sur un grand châssis) tu considères que c'est "l'épaisseur du trait" (= on s'en fout). Dans le cas où tu calcules (et que tu ne refiles pas le boulot à Katia), tu calcules ça comment ?

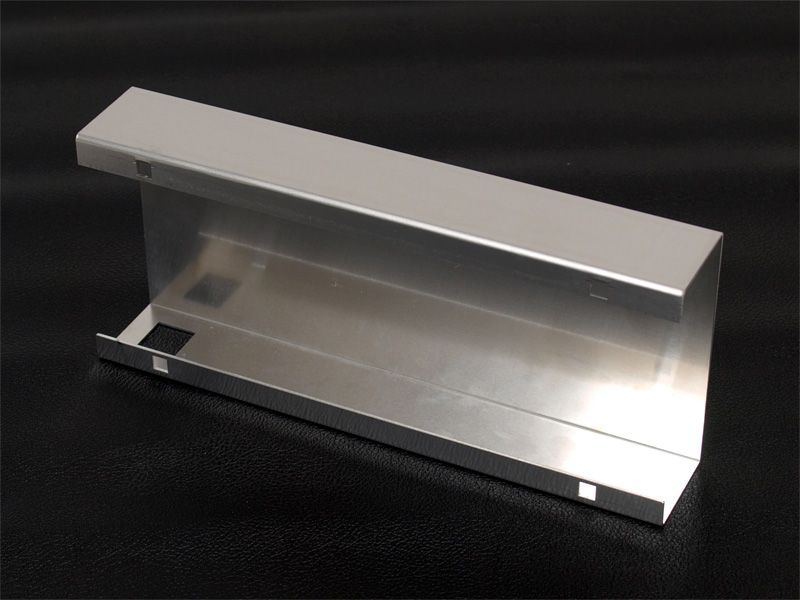

Perso, je songe à un truc en "C" genre ça :
Re: Châssis hors standard
FreeCAD, faut avoir déjà taté du soft 3D, c'est toute une philosophie à intégrer, à base de "je crée une esquisse dans le plan XZ, je valide l'esquisse, j'extrude de tant sur l'axe Y, de là je fais une nouvelle esquisse sur la nouvelle face, etc..." ; bref, c'est très puissant, mais la courbe d'apprentissage est assez raide au début... A voir si y'a pas un fablab qui propose une petite formation de base dans ton coin ?bilbo_moria a écrit :Je me suis mis (je débute) à LibreCAD (FreeCAD, je n'arrive même pas à tracer un trait ...)
Ca dépend de quoi tu parles, mais dans l'ensemble je suis une grosse feignasse qui calcule rien : je pars de mon modèle 3D, et pour la mise en plan c'est le soft qui fait tout : j'indique juste l'axe de la projection et où placer la vue sur le dessin, mais in fine c'est le soft qui bosse pour créer les bons traits où il fautbilbo_moria a écrit :Tu te fais ch* à calculer en fonction de l'extérieur et des "pliures" ou bien (sur un grand châssis) tu considères que c'est "l'épaisseur du trait" (= on s'en fout). Dans le cas où tu calcules (et que tu ne refiles pas le boulot à Katia), tu calcules ça comment ?
