Ampli SE UL PCL 805

[jmd_91]

hello ,

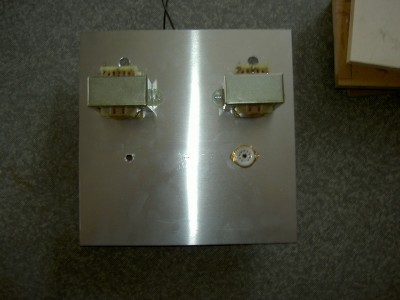

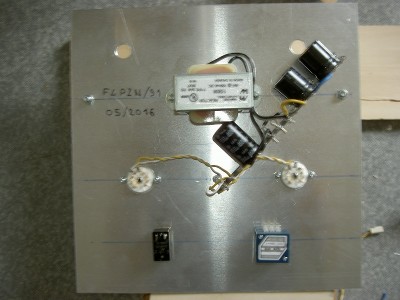

je suis en cours de montage d un proto sur base PCL 805 sur lequel , devrait venir le clone avec la version ECL 805 balayant les 2 derniers en mode penthode & " Triode " .

pour les perfs , j espère faire aussi bien que l ampli SE UL ECL 86 monter au début de l année

concernant la partie HT , je vais utiliser un doubleur de tension , précédemment exploiter sur mon 1 er proto EL 504 .

je rajoute la suite sur le même fil

[Lemontheo]

Cool ces amplis Hi-Fi !

[bilbo_moria]

C'est propre !

[Pote Gui]

Classe... Bravo jmd!

[jmd_91]

hello ,

le coté menuiserie traine le menuisier n est pas dispo et je m occupe de mon autre loisir ... les trains Ho ...

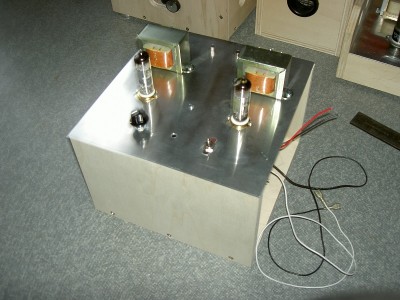

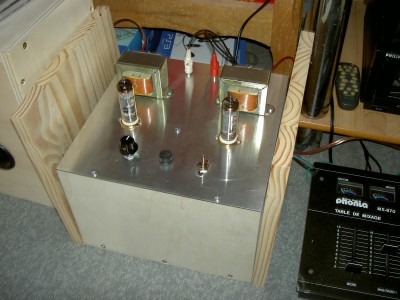

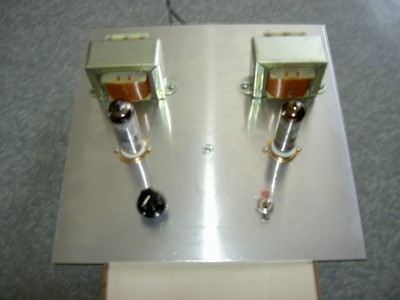

aller une petite photo du jour

je reprend la suite quand c est fini ou presque finis , le plus gros est déjà fais

[jmd_91]

hello ,

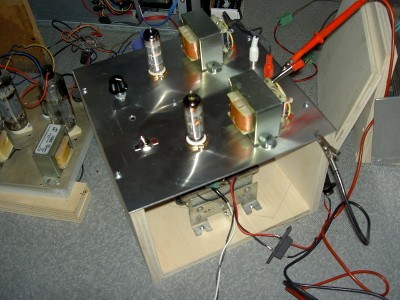

pas tout a fais finis ( manque juste les cotés latérales Dr & Ga ) , l ampli hurle avec +/- 3 W sur chaque voies sous +/- 145 V= , pas de feedback , et même pas de ronronnement , j atteins même pas le niveau de saturation des préamplis .

reste donc a contrôlé la bande passante .

je pense que la version optimiser du proto " Le Cube " PCL 805 doit pouvoir tabler sur 3.5 W maxi .

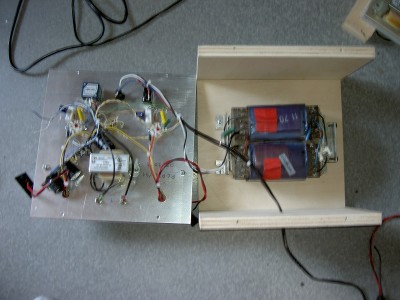

transfo d alim ( récup TV 1970 ) les 2 OPT sont des UL de chez Hexacom de 4.5 K / 4 / 8 / 16 Ohms .

ah j oubliais , rien de tel qu un album AC/DC " Back in Black "

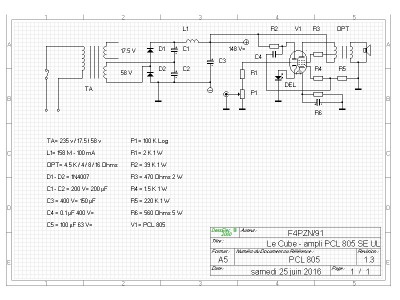

et le plan ...

2 x 2 W avec 1 V max en entrée , pas plus haut sinon , c est direct saturé

[McColson]

Sympa tes expérimentations jmd, tu aurais un petit schéma à partager ?

[jmd_91]

hello ,

post éditer , il me reste que les coté a finir pour le rendre propre
