G5 de Tofe, ajout d'une reverb.

[Tofedu74]

Mon G5 monté avec le kit de base fonctionne super bien, maintenant comme c'était prévu au départ je vais essayer de lui intégrer une reverb.
Donc l'idée c'est de :
- utiliser le schéma qui à déjà été utilisé par Giauc, Dimo, Rv64 et surement d'autres.
- commander un chassis plus grand (1444-26)
- ajouter le bias réglable
- ajouter un master volume
- un sélecteur d'impédance 4,8,16 Ohms
- et un selecteur 2k5 / 5k pour pouvoir essayer avec une 6V6.

J'ai une première question ou demande de conseil, concernant la commande de matériel chez TT :
Quel rotocontacteur utiliser pour le 4,8,16Ohms et quel switch pour le 2k5 / 5k ?

[Pote Gui]

Le rotocontacteur est là, et le switch je dirais ceci. Mais je ne te conseille pas de switcher à chaud!

[Tofedu74]

merci, ça fais une heure que recherche ces infos sur le forum et j'avais pas vu que tu m'avais servi tout ça sur un plateau!

[a-wai]

Pour le switch d'impédance, celui-ci suffit largement.
Et tu as aussi l'option de mettre un switch 6 positions : 4-8-16 en 2.5K, puis 4-8-16 en 5k

[Pote Gui]

Ah? C'est bon à savoir que ces switches-là suffisent. Je pensais qu'ils étaient un peu juste niveau courant perso...

[a-wai]

Le rating est le pouvoir de coupure, mais il peut conduire bien plus que ça en fait, donc comme on ne switche pas l'impédance en jouant à burne ça passe
(ça fonctionne même sur mon 200W basse, donc c'est du costaud !)

[Pote Gui]

Cool! Ça fera toujours des économies...

[Tofedu74]

Salut à tous et bonne année!
matériel commandé dimanche soir et reçu aujourd'hui à 12h00, comme la première livraison c'est super bien emballè et tout est là.
Je vais donc commencer par percer le nouveau châssis (1444-26) , transférer les composants du premier dans le deuxième, et ensuite ajouter la reverb, le schéma utilisé est celui de Dymo.

schema-reverb01.pdf

(108.47 Kio) Téléchargé 711 fois

Petite question, quelle différence y a t'il entre les Orange drop 716 série et 715 ?
sur le schéma on peut voir que C7 fait 3.3 nF il n'existe pas dans les 716 série, en tout cas je n'en ai pas trouvé chez TT, j'en ai trouvé dans les 715, j'ai donc pris un 3.3nF orange drop 715 série 600v , j'espère que cela fera l'affaire ?

[a-wai]

D'après ce doc, hormis la forme, la seule différence notable réside dans le matériau des pattes qui sont en cuivre pour les 716P, permettant à priori de meilleures perfs en hautes fréquences... Donc pour de l'audio, ils sont équivalents, pas de soucis

[Tofedu74]

Salut à tous,
quelques nouvelles de l'avancement, le châssis est percé, le matériel installé et le câblage est en cours.
Je vais tout d'abord recâbler comme dans la version de base avec le master en plus , les sélecteurs d'impédances 2.5k / 5k et 4,8,16Ohms et l'entrée "low"en moins. Et si tout va aussi bien que dans la version précédente je continu avec la reverb.

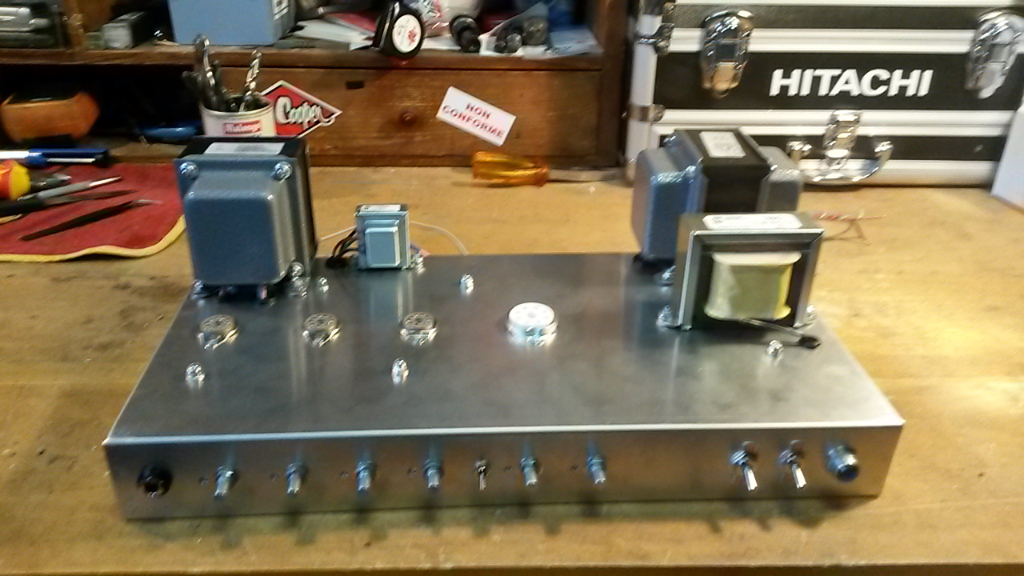

vu de l'implantation des éléments.

vu des transfos que j'ai déporté à l'extérieur du châssis pour gagner de la place.

câblage en cours.

[EDIT]

Bonjour,
fini de câbler le G5 de base, toujours aucun bruit ça fonctionne super bien, du coup je suis plutôt déçu du master qui n'a pas beaucoup d'utilité à mon gout. J'ai donc enchainé avec la reverb, le câblage avance bien, je posterais une photo dés que c'est fini.

Petite question, y aurait il un intérêt à séparer les masses du circuit propre à la reverb des masses du préampli , ampli et alim ?

[EDIT]

toujours pas de réponses pour le câblage des masses?

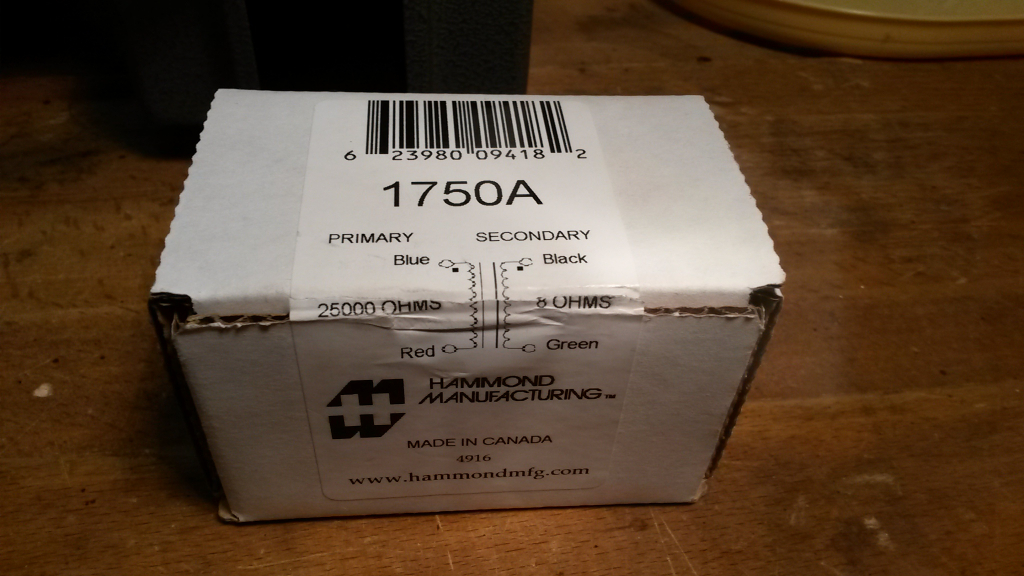

autre chose, au niveau du petit driver de reverb, on peut voir sur le schéma de l'emballage un petit carré noir à côté des fils bleu et noir, s'agit il du point d'entrée des enroulements, j'ai vu un discussion la dessus dans un sujet, certains disent qu'il faudrait respecter le sens de câblage d'autres non.

Ci ce sont bien les points d'entrée, sur le schéma de Dymo ne vaudrait il pas mieux mettre A+ au bleu pour le primaire et le "IN" du reverbtank au noir pour le secondaire ?

schema-reverb01.pdf

(108.47 Kio) Téléchargé 433 fois

[bilbo_moria]

Je ne suis pas spécialiste en reverb mais je pense que la masse doit être commune et identique partout (préamp et reverb).

Excellente question pour le transfo. Une idée qui vaut ce qui vaut : je serais plutôt favorable à respecter le sens indiqué sur le carton afin que l'entrée et la sortie du module global reverb soit en phase puisqu'on somme le signal direct et celui issu de la reverb au niveau de V5a

En sortie de V4, le signal est en opposition de phase, V5B le remet en phase, on a donc intérêt à ce que le transfo soit transparent au niveau de la phase.

Bon, il est vrai qu'entre la sortie du transfo et l'entrée de V5B, il y a 2 transducteurs et des ressorts, du coup l'impact sur la phase, heu ... j'dis p'têt bien n'importe quoi sur ce coup

Attendons d'autres avis ! (sinon, tu câbles un peu lâche pour tester un sens puis l'autre ...)

[Tofedu74]

Bon ben voila, c'est terminé et... ça fonctionne super bien!!!!
Juste un petit bruit parasite qui augmente quand on augmente le niveau de reverb, je ne sais pas si c'est du hum, un bzzzz , en fait c'était le reverb tank qui était trop prés du câble d'alim, dés que je l'éloigne ça disparait. je règlerais donc le problème à la conception de la menuiserie.

Comme j'avais pas eu de réponses, j'ai câblé toutes les masses ensembles, et pour le driver j'ai suivi le schéma de Dymo, cela fonctionne donc très bien.
Le son de la reverb est vraiment génial, je n'aime pas les amplis qui n'ont pas de reverb donc il en fallait une pour le G5, ce schéma est vraiment parfait! Le son du G5 avec la reverb est vraiment excellent bien mieux que ce à quoi je m'attendais!

UN GRAND MERCI A TOUS POUR VOTRE TRAVAIL ET VOTRE AIDE !!!

vu d'ensemble.

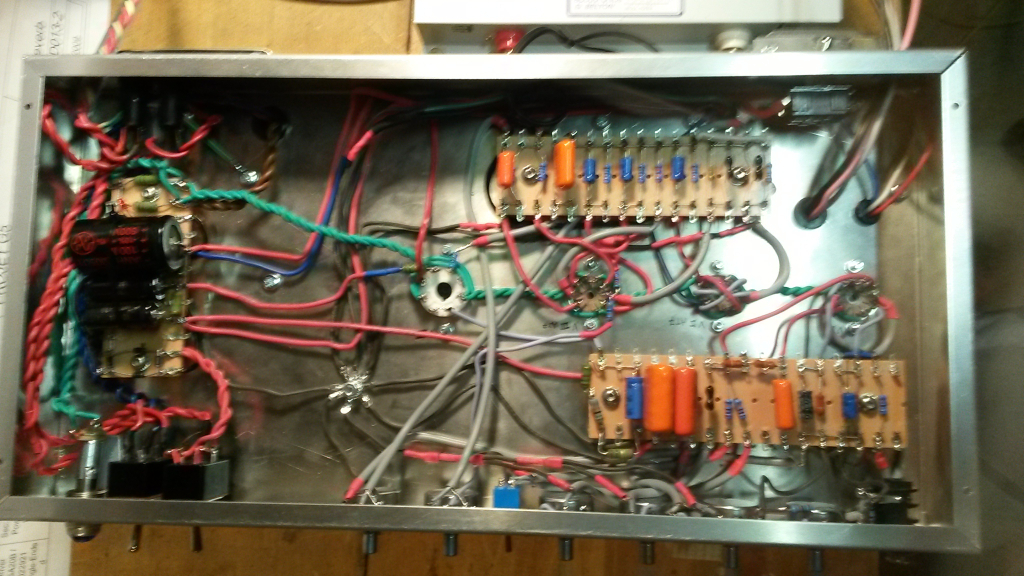

vu d'ensemble du câblage, c'est quand même un peu le B***EL là dedans!

encore le câblage de plus près.

Désolé mes photos ne sont pas très nettes.

Bon va falloir attaquer la menuiserie de la tête maintenant. Et après du cab.

[McColson]

Bravo !
On va devoir finir par valider ce schéma de G5 réverbe et de fournir un kit si ça continue !
Belle réalisation.

[bilbo_moria]

Heu ... câblage en bordel : on a déjà vu bien pire ! Disons que ce n'est pas super joli en angles droits, mais on s'en fout un peu, en fait !

[Tofedu74]

merci pour les compliments, avec du fil rigide cela serait bien mieux je pense!

je suis dans le bias réglable, j'ai récupéré un TIP3055 , je ne suis pas sûr du câblage, est ce que ça se câble comme on le vois de face sur la photo?

Donc :pin gauche le a ; pin milieu le b ; pin droite le c ?
