Voici comment faire un convertisseur de support octal vers noval pour brancher une El84 dans le G5.

NB : il faudra toutefois changer la résistance de cathode du tube de puissance pour régler le bias et modifier l’impédance du transfo de sortie (qui est la meme que pour la 6V6 : soit 5k)

première étape : prendre un support noval et casser votre EL34 (non je déconne). il faut casser un tube en support octal pour récupérer le culot. j’ai utilisé un tube radio avec un blindage en métal et ca convient a merveille car l’embase n’est pas épaisse et elle possède 4 encoches qui permettront de faire un raccord solide avec le support noval.

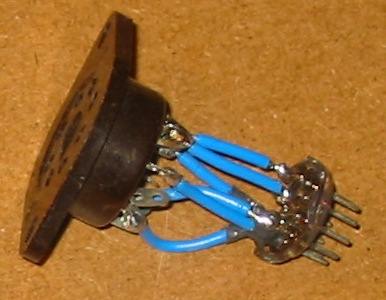

deuxième étape : raccorder les pins entre elles et faire la correspondance (n° de pins en tournant dans le sens des aiguilles d’une montre en regardant le support/culot par dessous)

6V6 EL84
1 X
2 4
3 7
4 9
5 2
6 X
7 5
8 3

X veut dire non connecté

c’est le plus délicat a faire…

troisième étape : un petit coup de multimetre pour vérifier que la connection se fait bien (aprés il sera trop tard).

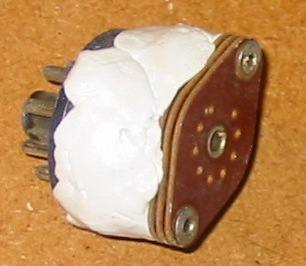

quatrieme étape : on enrobe les fils et on relie les supports avec de la résine “répare-tout”

c’est fini


bonne bidouille!
