Projet G5

jptrol a écrit : 08 mai 2026, 12:37 Je crains que le plus efficace soit l'éloignement.

Je pourrai faire des essais d'éloignement, des tests de blindage, etc...

Pour les composants, est-ce qu'il y a une liste chez Tube-Town ?
Pas vu de kit chez eux !

Je t'invite à installer le tout dans un boîtier plus grand que celui que nous avons retenu...
... cela devrait permettre d'éloigner le transfo d'alim de la sortie du tank . :wink:


A vrai dire, je ne comptais pas faire un boitier aussi grand. Je voulais rester dans les dimensions de mon G5 (L ...

Bonjour Gabriel et bienvenue sur le forum.
Ici, j'ai reçu tout le soutien nécessaire pour réaliser un ampli sans rien y connaitre au départ.
Il y a un noyau dur de chevronnés qui se reconnaitrons et qui sont toujours prêts à filer un petit conseil au bon moment !
En dehors de la guitare, j'ai un ...

C'est un projet qui s'y prête mais il faut que tu te refasses tout le layout toi-même mais c'est intéressant comme projet.


Voici donc (enfin !) mon layout de la 6PG5 selon JPtrol !

Layout 6PG5.png

Je suis parti de ton layout JPtrol car partir de rien c'est loin d'être évident. En tous cas ...

Il accorde sa tonalité ;-)
Pour le 5 décalé, je pense que c'est la police utilisée, ça me le fait aussi sur certaines.

Je rappelle que l'APLAI propose un service pour faire ses faceplates ;-)


Doublement bien vu McColson ! :ouch:

La dernière fois j'avais mis deux b à Treble et par chance ...

Merci dilet pour les stripes.
je suis maintenant sur le layout de la reverb.

Au passage, j'avais fait réaliser les faceplates en même temps que celles du G5V3 dans le même style.

Et voici le Layout. Ne manquent que les références des composants.

J'essaie de comprendre l'utilité du Ground Lift. Je prévois de faire un circuit à part (vu que le châssis va être grand...)
Dites moi si je me trompe ?
C'est un switch qui permet de séparer si besoin le 0V (Ground du montage) de la terre (Pour éviter une boucle de masse éventuelle = ronflette)
Dans ...

Salut à tous,
je reviens avec mon idée de REVERB à l'ancienne sur TURRET BOARDS.

J'avoue que j'ai mis du temps à me décider et ne suis pas encore tout à fait sûr de moi, vu mon niveau assez basique en élec.

Sur vos conseils j'ai installé Diy Layout Creator. Je ne suis pas déçu. C'est vraiment ...

Bravo pour ce superbe travail de pro.
Vous m'épatez les électroniciens !

Petite idée comme ça en passant.
Est-ce que je pourrais réaliser une 6PG5 sur turret board pour continuer mon stack dans l'esprit vintage ?

Merci McColson !

Oui, je suis allé au bout du projet grâce à vous tous.
Et je suis parti de loin !

jptrol, Bilbo_moria, dilet,...Un grand merci pour votre support technique et vos conseils.

J'ai passé ma commande chez Tube-Town il y a un an, quasiment jour pour jour.

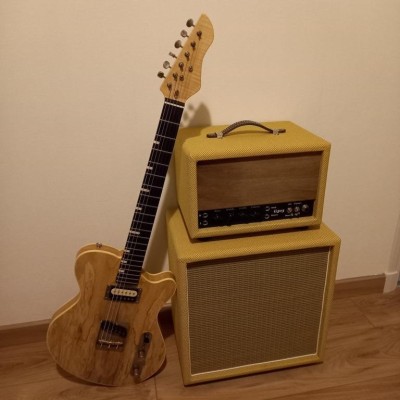

Et aujourd'hui, j'ai un ampli ...

J'ai enduit mon ampli avec un vernis marine incolore mat.
Je trouve que c'est ce qui respecte le mieux l'aspect et le toucher du tweed.
Pour ce qui est de la coloration (ageing), finalement j'ai renoncé.
Déjà c'est irréversible et j'aurai sans doute regretté plus tard. Il a le temps de vieillir ...

L'entoilage de l'ampli s'est bien déroulé grâce à l'expérience acquise sur le HP
Je me suis fendu d'une poignée en cuir, mais ça me fait un peu peur vu le poids de la bête.
La planche c'est du chêne très ancien de mon stock de bois.
Maintenant il me reste à vernir le tweed à la gomme laque, vu qu'il ...

Sinon, j'ai déniché ce livre sur LBC.
Je suppose que vous l'avez aussi !
En tous cas il est vraiment dédié aux amplis pour la guitare.
Une mine d'informations pour quelqu'un comme moi qui débute sur le sujet.

Il reste encore quelques détails à fignoler comme vernir le tweed.
Et une petite surprise finale que je garde en réserve
