un pico marshall (qui n'en est pas un)

[Miko667]

Ma dernière bidouille:
vampirisation d'un MG10 HS
fabriqué avec ce que j'avais sous la main.
une 6N2P en entrée, un IRF830 en déphaseuse et une QQE03-12 en PP
transfo tt30

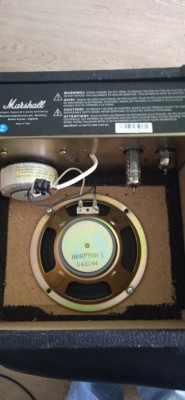

HP d'origine, comme un gland, j'ai revendu le petit Jensen USA que j'avais
volume, pas de tone, après tout, il yen a sur la guitare. La V1 n'avait pas de volume et pas de humdinger , c'était très bruyant
le schéma:

V1.1.pdf

(30.88 Kio) Téléchargé 32 fois

[McColson]

Je ne connaissais même pas ce tube QQE03-12 !!! Merci Miko667 pour la trouvaille.
Tu dois être largement au dessus de 6.3V avec le TT30 non ?
Et ça sort combien de watt cette affaire ? 0.5W ?

[Miko667]

le QQE03-12 se trouvait souvent dans des émetteur/récepteurs 144mhz. Je pense atteindre largement 5W, pas mesuré, neanmoins...

[McColson]

Ah oui 5W c'est intéressant ! J'ai lu pico, je me suis dis que ça serait très faible puissance, mais visiblement c'est un bon point !
Au niveau du transfo de sortie, tu as utilisé quoi ? et quelle charge pour ton push-pull ?

[Miko667]

un 125D Hammond que j'avais sous le coude... je pense cablé à 5k pour 8ohms
En classe AB la QQE (double tétrode) peut sortir jusqu'à 17W
vu ce que je lui donne à manger ça doit faire dans les 10W
J'ai effectivement mesuré 6.9V au chauffage

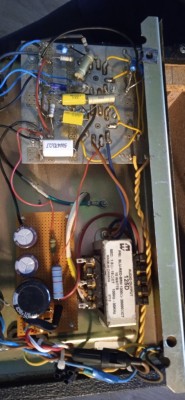

une photo de l'intérieur câblé à l'arrache, comme d'hab
en fait ce qui m'intéressait le plus dans ce projet, c'était de tester l'IRF830 en déphaseuse pour économiser du chauffage et de la H.T., je suppose (comme je ne connais pas trop le silicium) que ça consomme moins qu'une triode.

Il me reste encore un peu de débug, c'est ça les montages à l'arrache mais j'ai eu un aperçu très sympathique de la chose

[Lemontheo]

Bien joué!

La version Russe de la QQE03-12, c'est la GU-17. Max 200V sur les g2.

[McColson]

Tu as tracé les courbes toi même Théo ?

Si vous avez besoin pour un tube pas évident, vous savez que j'ai un traceur de courbe à la maison !

[Lemontheo]

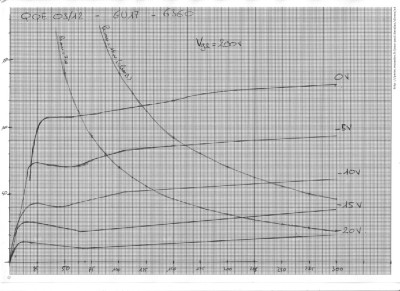

Les datas fournies par Phillips donnent des courbes avec ug1 entre 20V et -20, donc pas très précis. J'avais donc retracé en ne gardant que ce qui m'intéressait, et en changeant l'échelle.

[guillaume9433]

en fait ce qui m'intéressait le plus dans ce projet, c'était de tester l'IRF830 en déphaseuse pour économiser du chauffage et de la H.T., je suppose (comme je ne connais pas trop le silicium) que ça consomme moins qu'une triode.

Bonjour, la partie du schéma avec le l'irf830 m' interpelle, il n'y a pas de polarisation du mosfet, ceux-ci doivent avoir une polarisation de grille positive.
L'IRF830 à un VGS(th) à environ 3.5v (tension grille-source à partis de la quelle du courant commence à passer dans le drain et la source).
Pour moi, ici , il n' y aura q' une demie alternance positive qui sera déphasée, donc en pure classe b ça passe , même si il nous manque un "coté" du signal, mais en classe AB dans la partie A je ne sais pas trop ce que ca peut donner.
Aprés pour un ampli guitare ca peut donner une coloration sympathique.

[Rimlock]

Oui, faut juste rajouter une R de 2.2M entre HT et "base" et une autre 2.2M entre "base" et masse ! A ajuster ensuite aux mesures...

[guillaume9433]

Oui, faut juste rajouter une R de 2.2M entre HT et "base" et une autre 2.2M entre "base" et masse ! A ajuster ensuite aux mesures...

peut être pas , le VGS max est de 20v avec 2 2.2m on divise la HT par 2, c'est la mort du petit cheval assurée. Mais une 2.2m entre ht et grill et une 100k entre grille et masse serait ok.
