ARRRRRRRRGGGGGGG ! Coup de gueule Lib Kicad de M*****!

[McColson]

Bon je suis grave dégoûté !
J'ai fais mon pcb pour le préampli avec une empreinte de potar : Potentiometer_Omeg_PC16BU_Vertical

Mais cette empreinte, qui est quand même dans le pack de base de kicad, n'a pas les broches numérotées correctement !!!
J'ai fais l'empreinte de l'alpha 16mm et remplacé dans mon préamp histoire d'avoir une belle sérigraphie et un truc me tracassais... bah oui mes pistes sont inversées entre la pin 1 et 3 du potar ! Mon PCB est mort !!!!


Bref va falloir que je recommande mes PCB, car là c'est inutilisable tous les potentiomètres vont tournés dans le mauvais sens. Je me demande si ce n'est pas ça qui t'est arrivé aussi a-wai sur ton préamp.
Quelle meeeeeeeeeee********* !

Lemontheo, Carole, a-wai, il faudra attendre le deuxième batch !

[Rimlock]

Et un p'tit coup de Dremell et deux p'tits straps ça peut pas le faire... En attendant les bons PCB bien sûr

"Mode HS ON" :
Le son é è ai change d'orthographe suivant le sens :

bah oui mais pistes sont inversées

--> mes c'est mieux...

ça qui t'ai arrivé aussi

--> qui t'est arrivé...

Ça m'arrive aussi en tapant trop vite ...

"Mode HS OFF"

[Pote Gui]

Ah ouais, mais je me demande si ce n'est pas toujours le cas. D'ailleurs, existe-t-il une convention pour le numérotage des pins de potar? J'ai toujours été tenté de numéroter en partant du haut (la où le signal entre), mais il semblerait que la "convention" soit de numéroter en partant du bas, ce qui est contre-intuitif et anti-rationnel mais bon...

[McColson]

@rimlock, désolé pour les fautes, cette satanée empreinte a même réussi à faire ressurgir mes pires cauchemars de CM2 !

@pote gui, oui je suis d'accord avec toi, j'ai eu du mal à comprendre au départ l'ordre des pins des potars. Quand tu regardes l'axe du potar en face, les pins en bas, l'ordre correspond au sens de lecture... Et ça correspond au symbole des schémas sous kicad. Le 1er gus qui s'est posé la question à dû faire comme ça

Je vais faire une deuxième commande de pcb dès les modifications faites... Je préfère ça au bricolage... Même si je perds le 1er batch...

[a-wai]

Bon, dans le fond, si je comprends bien, le problème ne vient pas de la lib kicad, mais de nous qui sommes trop glands pour suivre le standard et/ou vérifier sur les datasheets la numérotation des pins d'un potar

[McColson]

Pas vraiment l'empreinte est vraiment fausse puisque la pin 1 et 3 sont inversées sur l'empreinte !

[Carole]

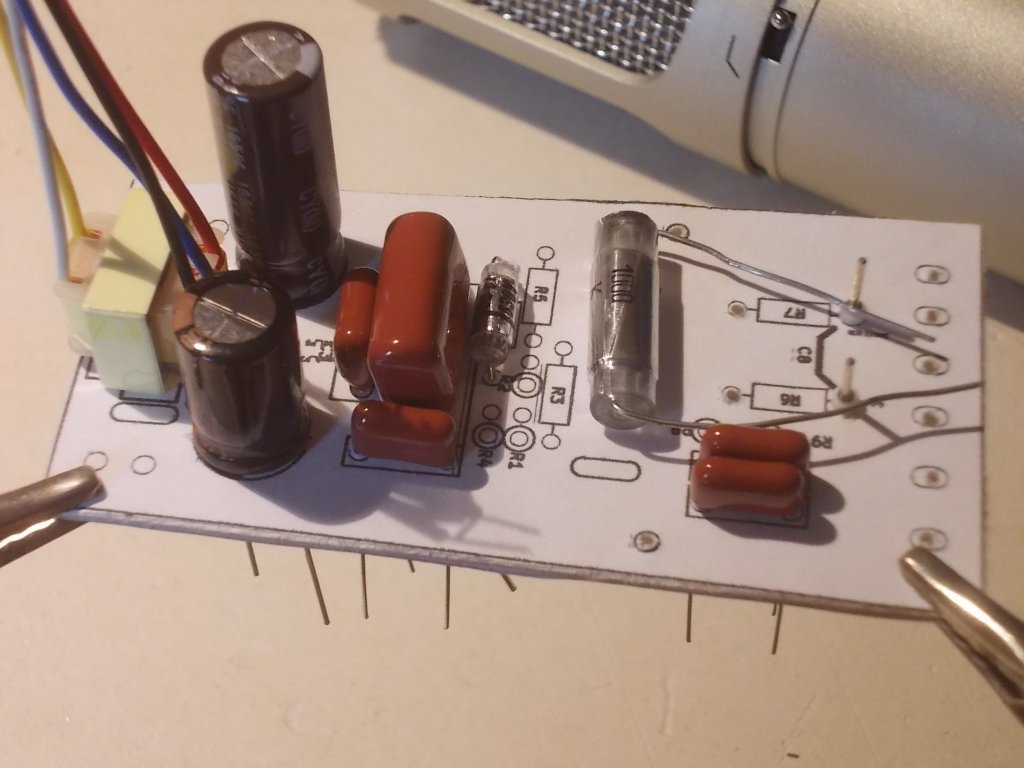

Pour éviter ce genre de désagrément, je me fais toujours une maquette en carton du pcb échelle 1, avec impression des deux cotés, pour voir si tout est ok.
ex:

[bilbo_moria]

Ouaip, je suis super parano avec le brochage des potards, je vérifie 15 fois ... surtout quand je fais une pédale avec tous les composants du même côté sauf les potards soudés de l'autre côté, là je vérifie 30 fois

[Lemontheo]

Quand je dis que EagleCAD est mieux......
Mais c’est vrai que les potentiomètres, c’est chiant.
Ce serait peut-être l’occasion de revoir la sortie xlr avec le ground lift?

[McColson]

En fait comme un con j'ai fait confiance au 'nets' en me disant si c'est connecté sur le schéma, et que c'est connecté sur le PCB alors c'est bon... C'est le cas sauf si l'empreinte est fausse... quand je traçais à la main sous TCI ça ne me serait jamais arrivé

@Carole, je fais comme toi mais là ça n'aurait pas servi à grand chose malheureusement... puisque tout tombait parfaitement bien même la DRC était bonne...c'est vraiment le cas qui te fait accumuler de l'expérience !

Du coup j'ai fait une RC3... la suite dans le topic dédié au préamp.
