Le Bias Réglable

Dirigé par G5team
Ampli 10W, 12AX7, SE EL34
Avatar du membre
Dr. Nonosse
G5 optimiseur
G5 optimiseur
Messages : 269
Enregistré le : 28 juin 2021, 21:16

Re: Le Bias Réglable

Message non lu par Dr. Nonosse »

:good: Et bien merci pour tes précisions Mikka :good:
Quand le sage montre la lune, l'idiot regarde le doigt
Avatar du membre
Dr. Nonosse
G5 optimiseur
G5 optimiseur
Messages : 269
Enregistré le : 28 juin 2021, 21:16

Re: Le Bias Réglable

Message non lu par Dr. Nonosse »

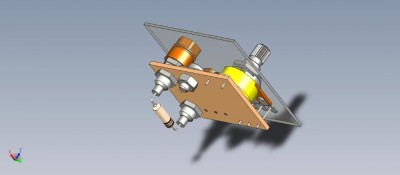

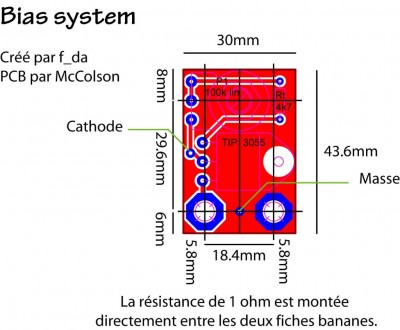

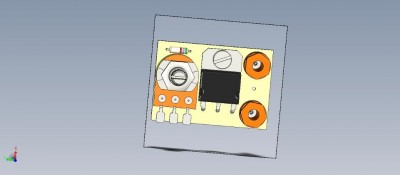

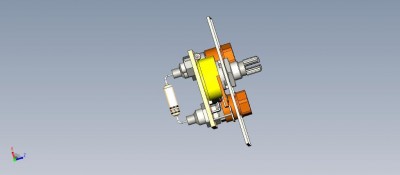

Vu que l'image a disparu des précédents posts et qu'il faut un logiciel spécifique pour voir l'archive voici ci joint des screenshot du fichier 3d de l'archive et le typon.

Fichiers joints
bias_syst_typon.pdf
(25.34 Kio) Téléchargé 149 fois
Quand le sage montre la lune, l'idiot regarde le doigt
Avatar du membre
McColson
Admin du site
Admin du site
Messages : 7911
Enregistré le : 07 nov. 2004, 1:00
Localisation : La Celle sur Morin
Contact :

Re: Le Bias Réglable

Message non lu par McColson »

Super merci bcp pour le coup de main, on ne voit pas tout donc c'est cool merci !
Avatar du membre
Dr. Nonosse
G5 optimiseur
G5 optimiseur
Messages : 269
Enregistré le : 28 juin 2021, 21:16

Re: Le Bias Réglable

Message non lu par Dr. Nonosse »

ha... mince je pensais bien faire. je peux ajouter d'autres prises de vue si tu le juge nécessaire.

Pour ceux qui cherchent le lien de l'article:
https://www.projetg5.com/articles/modul ... -reglable/

Tiens pendant que je te tiens,
Je pense avoir trouvé où se situe ma méprise :

-TIP monté coté cuivre avec mica type silicone+pâte thermique check
Visiblement fallais le monter coté epoxy si je comprends bien?
Quand le sage montre la lune, l'idiot regarde le doigt
Avatar du membre
McColson
Admin du site
Admin du site
Messages : 7911
Enregistré le : 07 nov. 2004, 1:00
Localisation : La Celle sur Morin
Contact :

Re: Le Bias Réglable

Message non lu par McColson »

Dr. Nonosse a écrit : 19 juil. 2022, 9:27 ha... mince je pensais bien faire. je peux ajouter d'autres prises de vue si tu le juge nécessaire.
Non non merci vraiment, c'est cool, ça m'évite de le faire !
Pour ceux qui cherchent le lien de l'article:
https://www.projetg5.com/articles/modul ... -reglable/

Tiens pendant que je te tiens,
Je pense avoir trouvé où se situe ma méprise :

-TIP monté coté cuivre avec mica type silicone+pâte thermique check
Visiblement fallais le monter coté epoxy si je comprends bien?
Effectivement montage côté epoxy !
Avatar du membre
Dr. Nonosse
G5 optimiseur
G5 optimiseur
Messages : 269
Enregistré le : 28 juin 2021, 21:16

Re: Le Bias Réglable

Message non lu par Dr. Nonosse »

sapristi! je comprends mieux donc à priori j'ai inversé le collecteur et l'emetteur: normal que cela ne fonctionne pas.
Merci Mc!
edit: donc oui je suis une grosse quiche c'était bien ça: cela fonctionne nickel :good:

Petite crampe intellectuelle:

Quand je mesure la résistance aux bornes de ma 1ohm via les fiches bananes, j'obtiens 2.2 ohm, donc mesure de mes fils de multi en court circuit 1,2 ohm. gaspe!

Bon partant de notre bon vieux U = R.I avec par exemple une 6V6GT bias =40mA et R = 2 ohm (on arrondis faut pas charrier)

J'ai U=2 X 0.04 = 80mV

J'ai bon?
Quand le sage montre la lune, l'idiot regarde le doigt
Avatar du membre
Mikka
G5 Team
G5 Team
Messages : 2582
Enregistré le : 03 avr. 2006, 2:00
Localisation : Valhöll
Contact :

Re: Le Bias Réglable

Message non lu par Mikka »

donc mesure de mes fils de multi en court circuit 1,2 ohm. gaspe!
Bizarre ... change de multimètre !

Prends en un bon, non pas un truc à 5€ à la farfouille ... :mrgreen:

Normalement tu ne devrais pas avoir plus de 0,1 ohm au grand grand max !

Ce qui compte de toutes façons, c'est la différence de potentiel que tu mesures sur tes fiches bananes - dû au courant qui passe dans la résistance, il n'y a donc aucun courant qui passe dans ton voltmètre dont la résistance est théoriquement quasi infinie.

Ta résistance de référence est sensée être bonne.
Avatar du membre
Dr. Nonosse
G5 optimiseur
G5 optimiseur
Messages : 269
Enregistré le : 28 juin 2021, 21:16

Re: Le Bias Réglable

Message non lu par Dr. Nonosse »

Trois points pour toi, je viens de tester mon autre multimètre un bon vieux vellman avec cordons catIV j'ai 0.4ohm.
Je teste ça demain pour voir si le bias fixé à 40mA avec l'autre multimètre est bien à 40mA avec celui ci.

Merci l'ami
Quand le sage montre la lune, l'idiot regarde le doigt
Rimlock
G5 guru
G5 guru
Messages : 1144
Enregistré le : 17 juil. 2018, 19:48
Localisation : pas trop loin de l'Océan

Re: Le Bias Réglable

Message non lu par Rimlock »

Il faut lire 40mV (position voltmètre continu) aux bornes de ta résistance de 1 ohm, sans tenir compte des mesures de résistance de ton "ohmmètre" !
Et de deux ! Merci les Bleus :lol:
Avatar du membre
Mikka
G5 Team
G5 Team
Messages : 2582
Enregistré le : 03 avr. 2006, 2:00
Localisation : Valhöll
Contact :

Re: Le Bias Réglable

Message non lu par Mikka »

Dr. Nonosse a écrit : 23 juil. 2022, 22:52 Trois points pour toi, je viens de tester mon autre multimètre un bon vieux vellman avec cordons catIV j'ai 0.4ohm.
Je teste ça demain pour voir si le bias fixé à 40mA avec l'autre multimètre est bien à 40mA avec celui ci.

Merci l'ami
0,4 c'est déjà nettement mieux !

:good:
Avatar du membre
Dr. Nonosse
G5 optimiseur
G5 optimiseur
Messages : 269
Enregistré le : 28 juin 2021, 21:16

Re: Le Bias Réglable

Message non lu par Dr. Nonosse »

Bon, j'ai testé cela semble fonctionner au poil.

J'en ai profité pour refaire la mesure, bin j’étais à 42mA finalement donc j'ai corrigé.

j'ai fait une campagne de tracé de droite de charge partant sur Uanode = 250V.

Voici mes résultats:
Bias.ods
(12.77 Kio) Téléchargé 154 fois
Je retrouve un bias max(100%) à:
48mA pour une 6v6GT (HE),
100mA pour une EL34 (JJ)
et 100mA pour une KT77 (JJ)

ça vous parait correct?
Quand le sage montre la lune, l'idiot regarde le doigt
Rimlock
G5 guru
G5 guru
Messages : 1144
Enregistré le : 17 juil. 2018, 19:48
Localisation : pas trop loin de l'Océan

Re: Le Bias Réglable

Message non lu par Rimlock »

Je pense que tu as confondu impédance du primaire (alternatif) et résistance ohmique du bobinage (continu) ... Avec Ub=485V t'auras bien plus de 250V Va ! Et comment tu arrives à doubler l'intensité dans le même circuit ! Il y a des mA qui s'envollent ? Je pense qu'il faut revoir la théorie des droites de charges
Et de deux ! Merci les Bleus :lol:
Avatar du membre
Dr. Nonosse
G5 optimiseur
G5 optimiseur
Messages : 269
Enregistré le : 28 juin 2021, 21:16

Re: Le Bias Réglable

Message non lu par Dr. Nonosse »

je pense avoir oublié ma source ce qu'il fait qu'il manque le référentiel (pardon)

https://www.projetg5.com/articles/droit ... apitre-ii/
Ub c'est l'alimentation Vcc et Ua la tension d'anode Vcc itou, forcément plus petite car il y a chute de tension du à l'effet résistif du primaire jouant le rôle de résistance d'anode.

Le I a qui double, c'est dans l'hypothèse de la pentode en court circuit avec donc Ua = 0V
Ua = Ub – (Ra*Ia)
soit Ia = Ub/Ra puisque Ua = 0V
Aurais-je mal compris le tuto?
Quand le sage montre la lune, l'idiot regarde le doigt
Rimlock
G5 guru
G5 guru
Messages : 1144
Enregistré le : 17 juil. 2018, 19:48
Localisation : pas trop loin de l'Océan

Re: Le Bias Réglable

Message non lu par Rimlock »

Ah oui... Donc tes colonnes F G H I sont purement théoriques pour des valeurs de Ia=0 et Va=0 !
